Kartplotter

En kartplotter er kort fortalt en skjerm som viser deg nøyaktig hvor båten befinner seg i et elektronisk sjøkart. Kartplotterens funksjon er basert på en tilkoblet eller integrert GPS-mottaker som kontinuerlig oppdaterer båtens posisjon i kartet. Det elektroniske kartet ligger på en minnebrikke som settes inn i kartplotteren.

Den interne GPS-antennen i plotteren vil fungere godt nok i de fleste tilfeller. Men har du eksempelvis en innvendig montering hvor taket i styrehuset er av stål eller aluminium, må du regne med å montere ekstern GPS-antenne.

Det er også mulig å få kartplotter-funksjon på nettbrett, smarttelefoner og vanlige datamaskiner. Men det er viktig å være klar over at kartplottere har noen unike egenskaper som gjør den bedre egnet til bruk ombord.

  • En kartplotter er meget lyssterk, som gjør det mulig å enkelt lese skjermen i skarpt sollys
  • Er vanntett og tåler å stå ute over tid
  • Har en dedikert funksjon og er derfor mer stabil i drift
  • Lar seg enkelt fastmonterte i båt og benytter båtens faste batteri

Men det er også mulig å integrere nettbrett mot de fleste kartplottere via trådløst nettverk, slik at nettbrettet fungerer som en skjerm nummer to, men med plotteren som «master». På denne måten kan du bruke plotter og nettbrett om hverandre, der de egner seg best. Nettbrett er eksempelvis best når du skal planlegge en rute, mens plotteren er ideell til bruk utendørs i sollys og regnvær.

Kartplotteren er et fantastisk verktøy, og forenkler navigatørens jobb. Det er også derfor det desidert mest solgte produkt innen elektronikk til fritidsbåter. Når dette er sagt, er det viktig å ikke glemme at kartplotter kun er en hjelp i navigeringen. Det er minst like viktig å løfte blikket å se seg rundt, og ikke stole blindt på elektronikken.

Valgets kval - hvor stor skal kartplotteren være?

Hvilken størrelse du skal ha på kartplotteren vil være det første valget for de fleste. Både fordi tilgjengelig plass ombord ofte setter begrensing på størrelsen, og fordi skjerm-størrelse er den mest prisdrivende faktoren når du skal handle.

Lommeboka vil være begrensningen for mange, men ser man bort fra den faktoren, bør du forsøke å få plass til så stor plotter som mulig. Forutsatt at det ikke ellers er upraktisk, vil en stor skjerm kun by på fordeler. Eksempelvis blir det mye lettere å få oversikt når du navigerer, og skjermen kan med fordel deles i to kart over samme område med ulikt zoom-nivå. Har du tilkoblet radar eller ekkolodd er dette også lettere å bruke på en stor skjerm, og det fungerer bra å dele skjermen i to mellom f.eks kart og ekkolodd.

En annen viktig faktor er båtens fart. Å bruke en 7 tommers kartplotter kjennes veldig forskjellig i 6 eller 40 knop. Er marsjfarten din 25 knop eller høyere, er dette i seg selv en veldig god grunn til å kjøpe stor plotter.

Vi betrakter plottere i størrelsen 4-7 tommer som små, og at store er 9-16 tommer.

Vår mening er at du uansett bør unngå å kjøpe plotter som er mindre enn 7 tommer dersom du har mulighet til det. Det er veldig stor forskjell på bruksegenskaper fra en kartplotter på 5″ til en på 7″. Lar du kartet få hele plassen på en 7-tommer, er det akkurat stort nok til at det kjennes komfortabelt å navigere etter skjermen, i hvert fall så lenge hastigheten er moderat.

Touch-skjerm, knappe-betjening, eller begge deler?

Touch betjening er etter vår mening mer funksjonelt enn knapper. Betjeningen kan da legges opp mer intuitivt, og det går raskere både å lære seg, og å bruke. Imidlertid er det en ulempe dersom plotteren står utendørs og den brukes i regnvær. Det er nemlig slik at alle touch skjermer vil bli påvirket av en skikkelig regnskur, og sette i gang kommandoer som du ikke ønsker. Men står skjermen montert innendørs eller på annen måte beskyttet mot regn, er en ren touch skjerm det beste valget for de fleste. Merk deg også at de fleste skjermer med ren touch betjening, kan låse touch funksjonen, slik at du ved regnvær unngår å miste bildet der du befinner deg - men at du da også mister mulighet til å zoome og andre grunnleggende funksjoner.

Simrad GO7 XSR kartplotter med ekkolodd
Simrad GO7 XSR kartplotter med ekkolodd-24%
Simrad
8 499,–6 499,–
På lager
Simrad GO9 XSE kartplotter med ekkolodd
Simrad GO9 XSE kartplotter med ekkolodd-28%
Simrad
12 499,–8 999,–
På lager
Garmin Echomap UHD2 72cv 7" kartplotter med ekkolodd
Garmin Echomap UHD2 72cv 7" kartplotter med ekkolodd-29%
Garmin
7 799,–5 499,–
På lager
Simrad NSX 3009 9" kartplotter med ekkolodd
Simrad NSX 3009 9" kartplotter med ekkolodd-26%
Simrad
18 999,–13 999,–
På lager
Raymarine Axiom+ 12 RV 12" kartplotter med ekkolodd
Raymarine Axiom+ 12 RV 12" kartplotter med ekkolodd-46%
Raymarine
42 290,–22 999,–
På lager

En annen faktor man skal være klar over og som taler til fordel for knappebetjening er forholdene ved høy sjø, spesielt i kombinasjon med høy fart. Da kan bevegelsene i båten gjøre det vrient å betjene en touch skjerm og det er bedre å legge håndbaken inntil kanten på skjermen for støtte, og trykke på dedikerte knapper, zoome med et hjul o.l.

Raymarine Element 12S 12" kartplotter med ekkolodd
Raymarine Element 12S 12" kartplotter med ekkolodd-37%
Raymarine
17 490,–10 999,–
På lager
Raymarine Element 7S 7" kartplotter med ekkolodd
Raymarine Element 7S 7" kartplotter med ekkolodd-21%
Raymarine
6 999,–5 499,–
På lager
Garmin ECHOMAP Plus 42cv kartplotter med ekkolodd
Garmin
4 399,–
Bestillingsvare

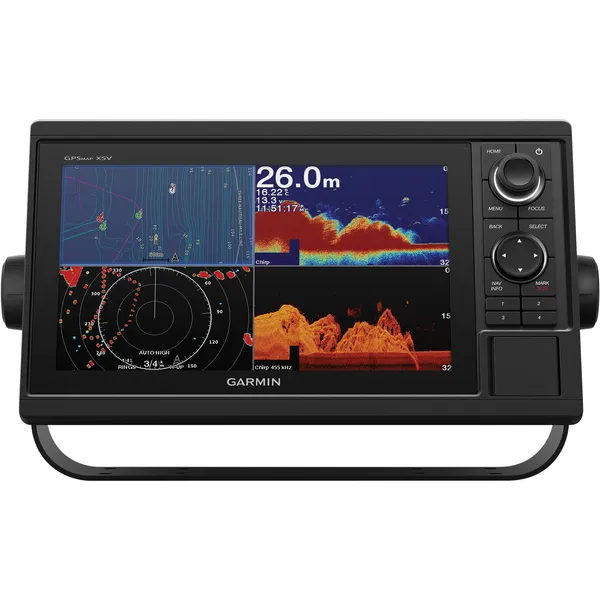

Garmin GPSMAP 1022xsv 10" kartplotter med ekkolodd
Garmin
24 999,–
Bestillingsvare
Garmin Echomap UHD2 72cv 7" kartplotter med ekkolodd
Garmin Echomap UHD2 72cv 7" kartplotter med ekkolodd-29%
Garmin
7 799,–5 499,–
På lager
Garmin Echomap UHD2 52cv 5" kartplotter med ekkolodd
Garmin Echomap UHD2 52cv 5" kartplotter med ekkolodd-9%
Garmin
5 399,–4 899,–
På lager

Noen få plotter-serier har både touch og full knappe-betjening, hvor du kan veksle på dette alt etter hva som passer situasjonen. De er som oftest de mest kostbare, men egentlig det ideelle valget for mange.

Garmin ECHOMAP Ultra 102sv 10" kartplotter med ekkolodd
Garmin ECHOMAP Ultra 102sv 10" kartplotter med ekkolodd-39%
Garmin
24 499,–14 999,–
På lager
Simrad NSS7 evo3 kartplotter med ekkolodd
Simrad NSS7 evo3 kartplotter med ekkolodd-19%
Simrad
20 999,–16 999,–
Bestillingsvare
Raymarine Axiom 2 Pro 16 RVM 16" kartplotter med ekkolodd
Raymarine
83 499,–
Bestillingsvare
Raymarine Axiom 2 Pro 12 RVM 12" kartplotter med ekkolodd
Raymarine Axiom 2 Pro 12 RVM 12" kartplotter med ekkolodd-9%
Raymarine
54 999,–49 999,–
Få på lager
Raymarine Axiom 2 Pro 9 RVM 9" kartplotter med ekkolodd
Raymarine Axiom 2 Pro 9 RVM 9" kartplotter med ekkolodd-11%
Raymarine
39 499,–34 999,–
Få på lager
Simrad NSS9 evo3S kartplotter med ekkolodd
Simrad NSS9 evo3S kartplotter med ekkolodd-21%
Simrad
32 999,–25 999,–
Bestillingsvare

En variant som også passer noen er en touch-plotter tilkoblet et eksternt knappepanel. Da får du fordelen med begge typer betjening, og du kan samtidig ha kontroll på plotteren der du har armen, uten å måtte strekke deg. Dette er eksempelvis ideelt i innvendige styreposisjoner hvor plotter er montert et stykke fra fører, og det er plass til et ekstern knappe-panel f.eks i armlenet på førerstol.

Simrad OP50 kontrollpanel (liggende)
Simrad
6 199,–
Bestillingsvare
Garmin GRID 20 loddrett fjernkontroll til GPSMAP-serien
Garmin
3 799,–
Bestillingsvare
Garmin GRID 20 vannrett fjernkontroll til GPSMAP-serien
Garmin
3 799,–
Bestillingsvare
Raymarine RMK-10 fjernbetjeningspanel
Raymarine
5 599,–
I bestilling

Type betjening er også en smakssak - hvor mange som er vant til plottere med kun knapper gjerne vil fortsette med dette, og andre igjen synes det er utenkelig å ikke ha touch.

Tilleggsfunksjoner og integrering med annen elektronikk om bord

Mange av dagens kartplottere er såkalte «multidisplayer» som også kan brukes som skjermer for andre funksjoner enn kart. Det mest vanlige er ekkolodd og radar. Ved valg av plotter er det derfor viktig at du tar stilling til om du ønsker muligheten til å koble til radarantenne eller svinger for ekkolodd. Alle de største leverandørene har gode radarløsninger, så her er det nesten ikke mulig å ta et feil valg, men når det gjelder type ekkolodd og særlig svingere er bildet mer komplisert. Spør oss om råd for dine behov.



Simrad HALO20+ radarantenne
Simrad
32 999,–
Få på lager
Raymarine Magnum 4kW/4 fot radar
Raymarine
83 499,–
Bestillingsvare
Raymarine Quantum Q24C Radar med WiFi
Raymarine Quantum Q24C Radar med WiFi-14%
Raymarine
26 890,–22 999,–
På lager
Garmin GMR Fantom 18x-radom radarantenne (svart)
Garmin
32 499,–
Bestillingsvare

AIS-systemer koblet opp mot kartplotter har også blitt veldig vanlig utstyr om bord i litt større fritidsbåter.

LES EGEN ARTIKKEL I MAGASINET: Se og bli sett med AIS

Dersom du ønsker å integrere plotteren opp mot annen elektronikk om bord eller du planlegger å utvide systemet ditt i fremtiden, må du velge en plotter som passer inn mot de produktene du har, eller planlegger å kjøpe. Grunnleggende er at alle enheter snakker samme språk, f.eks NMEA2000, og videre bør enhetene være likest mulig i alder og oppbygging av programvare. For at enheter skal integreres best mulig, er det derfor en fordel at de er fra samme produsent.

LES EGEN ARTIKKEL I MAGASINET: La elektronikken snakke sammen med NMEA2000

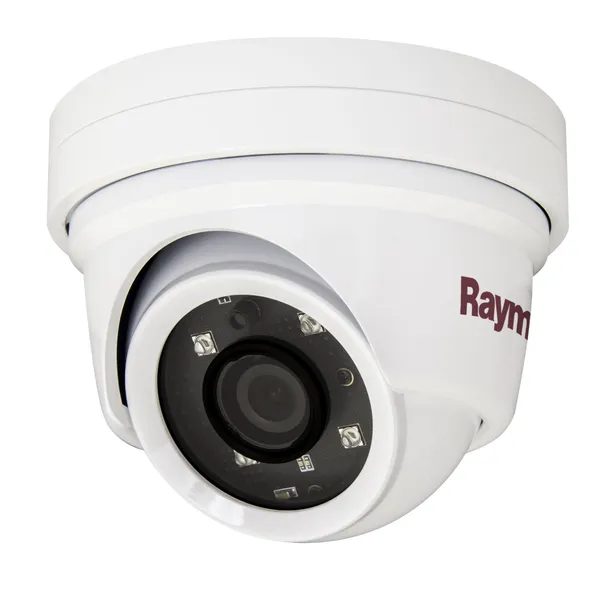

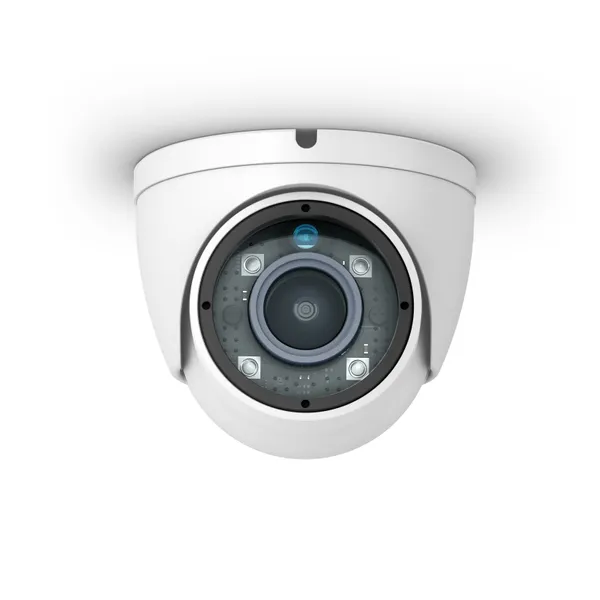

Eksempler på hva slags informasjon du kan få på plotter-skjermen ved denne type integrasjon er; data fra vind, fart og dybdeinstrumenter, motordata og overvåkingskamera. I noen tilfeller kan du i tillegg styre autopilot direkte fra skjermen.

Yacht Devices YDEG-04N motordata-gateway J1939 til NMEA2000 (Micro C)
Yacht Devices
3 699,–
Få på lager
Yacht Devices YDES-04N motordata-gateway J1708 til NMEA2000 (Micro C)
Yacht Devices
4 299,–
Få på lager
Raymarine ClearCruise AR200 pakke med CAM 210
Raymarine
16 999,–
Bestillingsvare
Garmin GC100 trådløst kamera
Garmin
4 999,–
Bestillingsvare
Raymarine FLIR M232 360-graders termisk kamera
Raymarine
49 690,–
Bestillingsvare

Det er også mulig å bruke plotteren til å styre musikkanlegg og ikke minst til autopilotfunksjoner.

Garmin Spectra LC102 LED-kontrollmodul
Garmin
1 849,–
Bestillingsvare
Fusion MS-RA210 stereopakke med XS-Sport høyttalere
Fusion MS-RA210 stereopakke med XS-Sport høyttalere-9%
Fusion
7 199,–6 549,–
Bestillingsvare
Fusion Apollo RA670 stereoanlegg FM/AM LCD-fargeskjerm
Fusion
6 899,–
I bestilling
Fusion MS-NRX300 kontrollpanel
Fusion
2 649,–
Bestillingsvare
Fusion MS-RA70N FM/Bluetooth/NMEA2000
Fusion
4 799,–
Bestillingsvare
Fusion Apollo MS-WB675 Whitebox stereoanlegg
Fusion
6 999,–
Bestillingsvare
Fusion MS-RA210 stereopakke med XS-Classic høyttalere
Fusion MS-RA210 stereopakke med XS-Classic høyttalere-9%
Fusion
7 199,–6 549,–
Få på lager

Kart til kartplottere

I dag finnes det tre leverandører av elektroniske kart til kartplottere - Navionics, Garmin Blue Chart og C-Map. Vær oppmerksom på at hver enkelt plotter vanligvis bare kan bruke en type kart, og at brikkeformatet i nye kartplottere er micro-sd.

Selv om det er forskjeller på produktene, og de hver for seg har sine styrker og svakheter, mener vi de alle i utgangspunktet tilbyr gode kart. Dersom kartet fungerer dårlig i en plotter er årsaken i de fleste tilfeller at plotter ikke har oppdatert programvare, er for gammel for kartet eller at plotterprodusent ligger etter med utvikling av programvaren.

Garmin Navionics+ Regular elektroniske sjøkart
Garmin
Fra
1 690,–
Garmin Navionics Vision+ elektroniske sjøkart
Garmin
Fra
2 690,–
Garmin Navionics+ Large elektroniske sjøkart
Garmin
Fra
2 690,–
Raymarine LightHouse GEN2 elektronisk sjøkart (Nord-Europa)
Raymarine LightHouse GEN2 elektronisk sjøkart (Nord-Europa)-40%
Raymarine
2 499,–1 499,–
På lager
Navionics+ Regular sjøkart
Navionics
1 899,–
På lager
Navionics+ Large sjøkart
Navionics
2 899,–
På lager

Har du kart fra før av er det også mulig å oppdatere kartet til et nytt kart, eventuelt med annet brikkeformat.

LES EGEN ARTIKKEL I MAGASINET: Kartoppdatering til kartplottere
