Raymarine Axiom 2 Pro 16 RVM 16" kartplotter med ekkolodd

Raymarine Axiom 2 Pro 16 RVM er beregnet på båteieren som ønsker seg det beste, og er en kraftpakke av et 16 tommers multifunksjonsdisplay med kartplotter og innebygd ekkoloddmodul som overgår det meste. Du trenger bare en, eller flere, givere i tillegg, samt elektroniske sjøkart for det aktuelle området.

Raymarine Axiom 2 Pro 16 RVM leveres med RealVision Max- og 1 kW tokanals CHIRP-ekkolodd, den ha  Raymarines HybridTouch-betjening, og har satt en ny standarden for komplette skjermer. Og fordi Axiom 2 Pro er utstyrt med en utrolig rask sekskjerners prosessor, en superklar skjerm med høy oppløsning, og det smarte LightHouse-operativsystemet, gjør systemet navigasjonen praktisk og intuitiv.

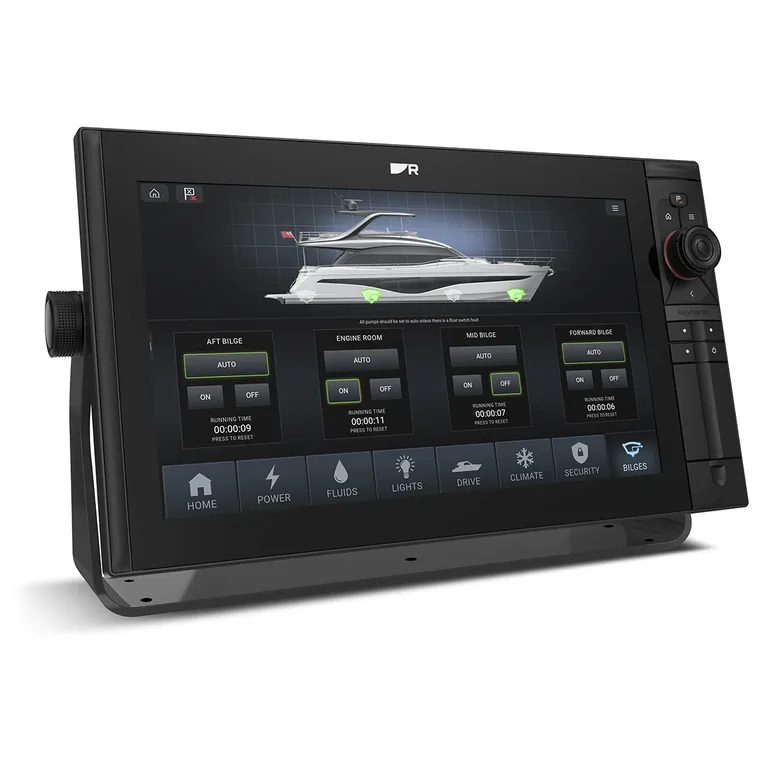

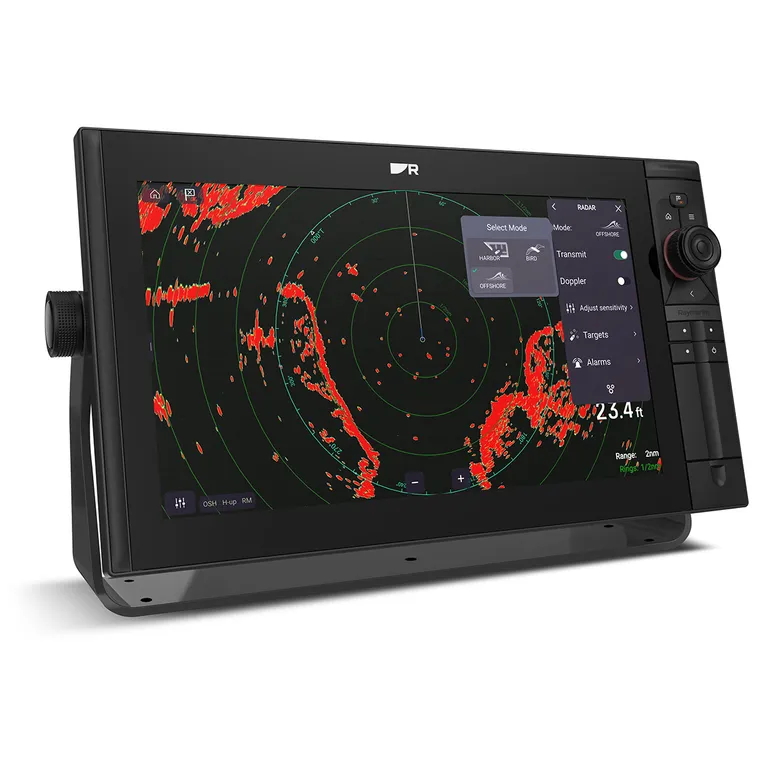

Det er enkelt å utvide Axiom Pro til et avansert navigasjonsnettverk av flere Raymarine Axiom-skjermer, CHIRP-radar, Evolution-autopilot, FLIR termisk nattsynsteknologi, AIS, visning av motordata, seildata, vinddata, styring av lydanlegg,  og mye mer.

Nøkkelegenskaper

• 16" skjerm med touch- og knappebetjening og 1920X1080 pixlers oppløsning (FHD)
• 88° innsynsvinkel alle veier
• Ekkolodd-teknologi helt i toppklassen - RealVision MAX og 1 kW tokanals CHIRP-ekkolodd hjelper deg å finne mer fisk
• Lynrask ytelse med sekskjerners prosessor
• 64GB internminne, opp fra 16GB i forrige modell
• 2 microSDXC-spor for eksternlagring
• HybridTouch-betjening med både berøringsskjerm og knapper, samt
•  et utskiftbart autopilottastatur eller brukerprogrammerbare taster
• HydroTough-skjerm gir bedre visning og mer nøyaktige berøringskontroller
• Raskt, enkelt og brukervennlig LightHouse operativsystem
• Kan kobles til autopilot, kameraer, motordata og mer
• IPx6/IPx7

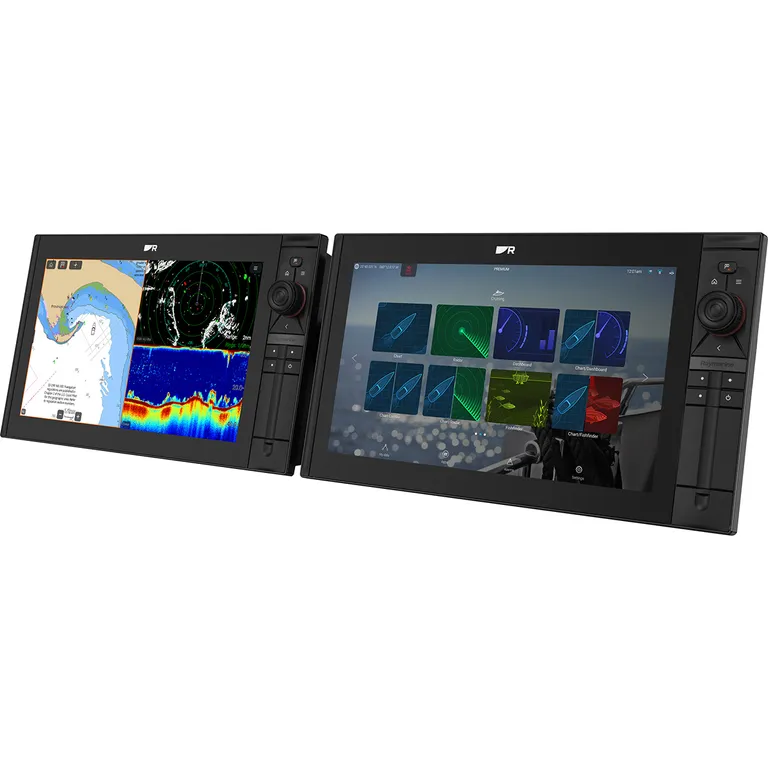

• Kan bygges ut til et Axiom2 Pro-system med flere skjermer
• Støtter 3-parts apper som Spotify og Netflix

Montering

• Kan monteres på svingbrakett eller overflatemonteres. Merk at brakett er tilleggsutstyr på 16".
• Merk at dybden på 221,4/241,4 mm ikke er på selve huset, men er inkludert knapper og hhv. rett og vinklet tilkobling/ledning.
• Innbyggingsdybde er hhv. 188,5 mm med vinklede kontakter og 208,5 mm med rette kontakter.
• Den bygger 14,25 mm ut fra monteringsflaten (32,9 mm inkl knapper).
• Med brakett (tilleggsutstyr) måler plotteren 482,5x281,2x221,4/241,4 mm (BHD), inkl knapper og plass til hhv vinklet og rett kontakt.

Kraftig ytelse

En sekskjerners (6-core) prosessor gir raskere oppstartstid, raskere oppdateringstid, og gjør skjermbildet mer behagelig å se på. Kombinert med en superklar skjerm med høy oppløsning så har du kombinasjonen av utrolig hastighet og fantastiske skarphet.

Sterk og klar skjerm

HydroTough-skjermen med vannavstøtende nano-teknologi er beregnet for bruk under ekstreme forhold, og fungerer om forholdene er tørre eller våte. Legg til forbedret fargegjengivelse, meget god lesbarhet også i dirkete sollys, og anti-fingeravtrykk overflate, så har du en skjerm som holder seg klar og i tillegg er lettere å gjøre ren og tørke av.

En lyssensor justerer lysstyrken etter omgivelsene, dette har også gitt et lavere strømforbruk og den tåler en lavere brukstemperatur - helt ned til - 25 grader.

HybridTouch

Velg selv hvordan du vil betjene din Axiom 2 Pro - du kan bruke touchskjermen, eller tastene når forholdene er litt røffere eller hastigheten er høy.

Du kan også tilpasse Axiom 2 Pro med de inkluderte utskiftbare tastaturene. Velg et dedikert Evolution-autopilottastatur eller et med myke taster som kan brukerprogrammenes.

Operativsystemet LigtHouse

LightHouse er basert på Android, som vi finner i mange smarttelefoner, og har et moderne design og menyer med en flat og enkel struktur. Systemet er fokusert på fleksibelt sideoppsett, med skalering av hvert enkelt delbilde og databokser du plasserer hvor som helst på skjermen. Skriftstørrelsen kan justeres etter behov.

Alltid tilkoblet via Raymarine-mobilapp

Du kan koble Axiom 2 Pro opp mot en Raymarine YachtSense Link-ruter, og være koblet til systemet både i og utenfor båten, og innebygd Wi-Fi lar deg også styre Axiom 2 Pro på telefonen eller et nettbrett.

Kraftig alt-i-ett ekkolodd

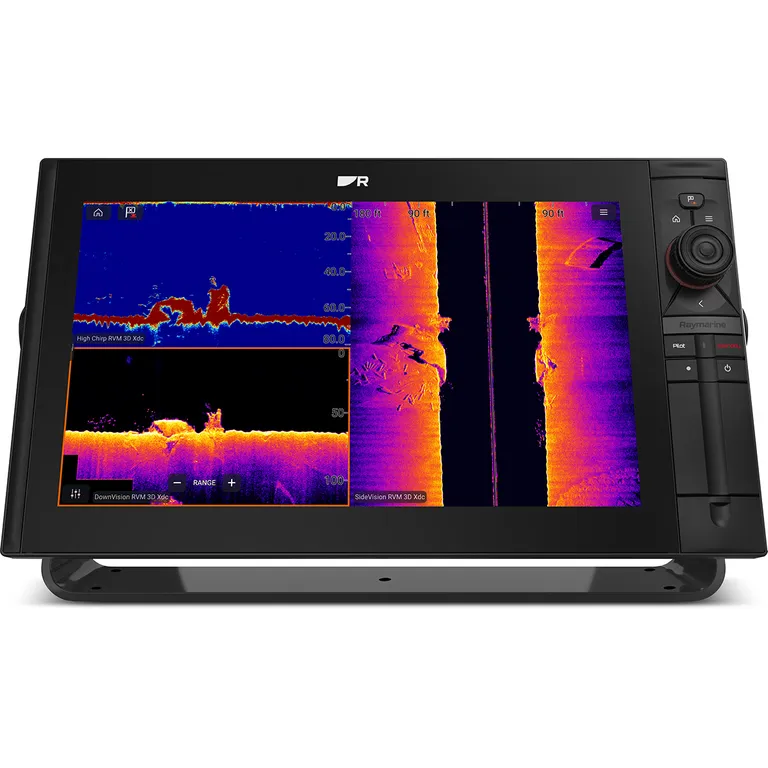

Axiom 2 Pro 16 RVM, eller RealVision Max om du vil, leveres med  en forbedret alt-i-et ekkoloddmodul med 5 kanaler for fiske ved kysten og til havs. Den støtter:

• RealVision 3D
• CHIRP DownVision
• CHIRP SideVision,
• 600 W tradisjonell CHIRP fiskefinner for kystfiske
• Kraftig 1 kW tokanals CHIRP-for dypt vann

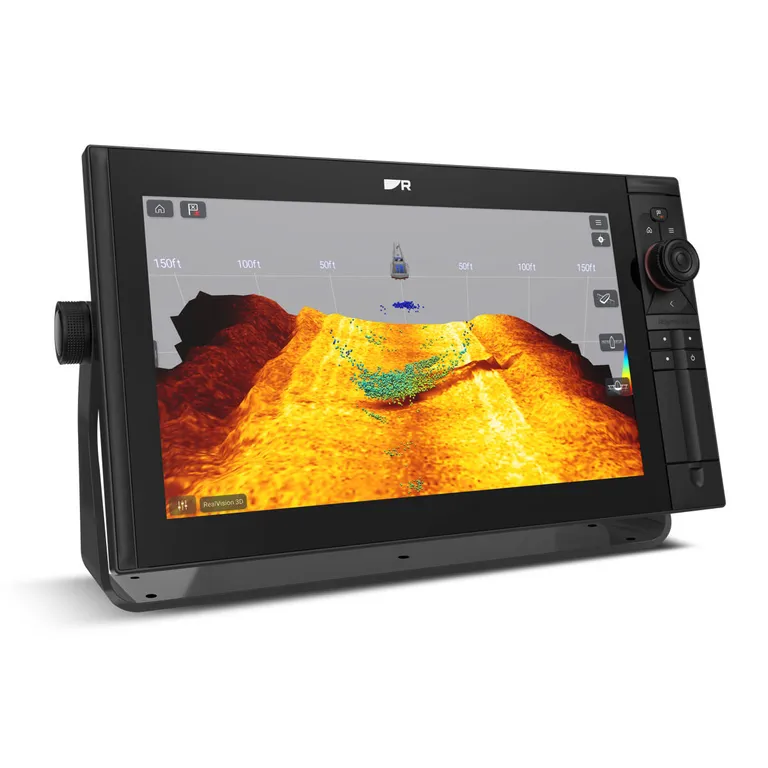

Realvision 3D

RealVision 3D er en ekkolodd-tekonologi med gyrostabilisering som kompenserer for båtens bevegelser, og gir et sanntid 3D ekkoloddbilde. Med Real Vision 3D kan sportsfiskeren samtidig se hva som er under, bak og på sidene av båten, i tre dimensjoner. Du kan panorere, vippe, og zoome i 3D-bildet, som viser strukturer, dekke, fisk og vegetasjon - hele undervannsverdenen. Resultatet er de mest livaktige ekkoloddbildene, og den aller beste oppsporingen av fisk.

1 kW CHIRP-ekkolodd

Kraftig 1 kW CHIRP-ekkolodd for bruk til havs. Legg til en kompatibel transduser for bruk til havs, og opplev den fantastiske oppløsningen og klarheten med tokanals CHIRP-ekkolodd. Ekte 1 kW-ekkolodd. Ikke noe lureri eller spill – dette et ekte 1 kW-ekkolodd. Ingen kompromisser – god målsøking etter agn, fisk, temperaturskiller og mye annet på dybder ned til teoretiske 1500 meter.

Oppgitte ekkolodd-dybder:

25-pinners RealVision-kontakt:

• RVM høy CHIRP = 365 m (1200 fot)

• DownVision = 0,6 m (2 fot) til 183 m (600 fot)

• SideVision = 0,6 m (2 fot) til 91,4 m (300 fot)

• RealVision Max 3D = 0,6 m (2 fot) til 91,4 m (300 fot)

11-pinners 1 kW-kontakt:

• 0,9 m (3 fot) til 914,4 m (3000 fot) (under optimale forhold med en 1 kW-transduser)

CHIRP står til informasjon for Compressed High Intensity Radar Pulse. Der et tradisjonelt ekkolodd sender ut en enkelt frekvens om gangen, med begrenset informasjon, klarhet og oppløsning, vil et CHIRP ekkolodd kontinuerlig sende ut en mengde frekvenser, både høye og lave, og tolke de individuelt. Resultatet et mye klarere, skarpere og detaljert bilde, både av fisk og strukturer under vann.

Ekkolodds maksimale dybder

Ekkolodd er ofte oppgitt med en maksimal dybde fra produsenten, det er den du finner under spesifikasjoner. Denne er ofte teoretisk, eller forutsetter perfekte forhold som helt rent ferskvann og hard bunn - og en svinger som minimum har de samme spesifikasjonene som selve ekkoloddet eller ekkoloddmodulen. I praksis vil saltinnhold, urenheter, bunnforhold, strøm, båtens hastighet og ikke minst svingerens plassering og kvalitet spille en stor rolle. I praksis er den maksimale måledybden vesentlig mindre, dette gjelder alle produsenter.

Som et eksempel vil si at en kartplotter meg oppgitt dybde på 350 m (i ferskvann) i praksis vil ha en effektiv dybde på 200-250 m i saltvann, og realistisk se fisk på 100-150 m.

En bedre, og mer kostbar, svinger vil gi et bedre resultat enn en rimeligere variant, både i form av bedre dybde og mindre støy.

Denne kartplotteren har en teknologi som gjør at man får videolignende ekkoloddbilder av fisk og havbunn. Da vil vi si at de har en praktisk dybde i saltvann på 20-80 m under normale til perfekte norske forhold. I ferskvann vil det være noe høyere. Her kan du se skipsvrak, hav-vegitasjon, hummerteiner og fiskestimer.

Kartplottere med med en utgangseffekt på 1 kW vil gi de desidert beste ekkoloddbildene hvis svingeren også er 1 kW. Det er også mulig å bruke en mindre kraftig, og rimeligere svinger, f.eks. 5-600 W, men det vil ikke måle like dypt, og også gi betydelig mer støy.

Valg av svinger

Axiom 2 Pro RVM-serie har innbygd RealVision Max-ekkolodd, og for å få det til å fungere trenger du en kompatibel giver, også kalt svinger. Det er flere modeller å velge mellom, tilpasset ulike behov og budsjetter.

RVM-ekkolodd gir helt unike 3D bilder av havbunn og undervannsstrukturer, og gjør det i tillegg enkelt å finne fisk. For å få glede av den oppgraderte RealVision 3D teknologien som RVM tilbyr trenger du en Raymarine RVM-giver. Disse kommer som hekksvinger, eller gjennomgående givere i ulike materialer, tilpasset ulike skrogvinkler og noen leveres også i par for styrbord og babord side for å unngå skygge fra V-bunn eller kjøl.

Axiom 2 Pro RVM-serie er også kompatible med Raymarines RV-svingere, og du kan i tillegg benytte Raymarine DownVision givere (CPT) som gir deg et fotolignende bilde av verden under båten, og CHIRP konisk-stråle-givere (CPT-S) som gir et klart bilde av bunnforhold og fisk. Begge teknologiene har givere for montering på hekk eller gjennomgående. Merk at CPT og CPT-S trenger en adapterkabel.

Noe av det unike med  Axiom 2 Pro RVM-kartplotterene er at de også har et 1 kW CHIRP-ekkolodd, og denne trenger en separat ekkoloddgiver som også kan måle store dybder offshore. For dette trenges det  1 kW CHIRP-giver med eller uten Wide Beam, og med 11-pin kontakt. Disse er kostbare, men vil også gi det desidert beste resultatet. Det er også mulig å installere tradisjonelle 1kW givere, da vil du også trenge en overgang fra 8-pin til 11-pin.

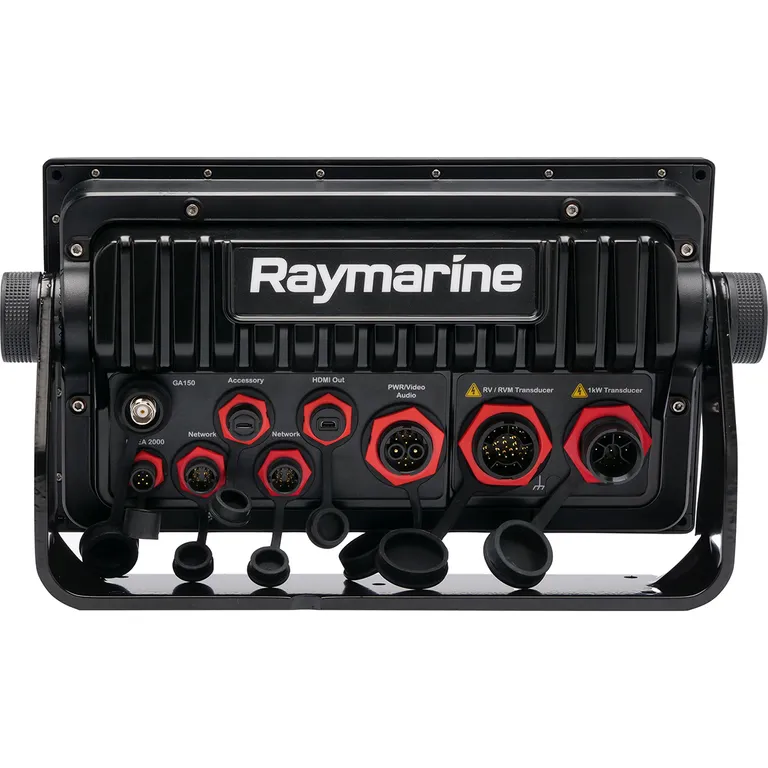

Tilkoblinger

2x Raynet Ethernet

1x NMEA2000 connection (med SeaTalkNG adapter)

1x tilkobling for ekstern GPS-antenne

1x Micro-HDMI utgang

1x power/video/audio

2x svingerporter (25 og 11 pin)

1x USB

I esken

• Raymarine Axiom 2 Pro 12RVM multifunksjonsskjerm
• Brukerkonfigurerbart tastatur

• Soldeksel
• Pakning
• Knotter til svingtapper (x 2)
• Valgfri jordforbindelse (skrue (M3x5), fjærskive (M3), krympeutstyr (M3))
• Adapterkabel for DeviceNet til SeaTalkng®, 1 m
• RayNet (hunn) til RayNet (hunn)-nettverkskabel 2 m
• Monteringsfester x 4
• Dokumentasjon
• Strøm/video/lyd-kabel 1,5 m

Merk at braketten er tilleggsutstyr på Axiom 2 Pro 16".

Kartplotteren har 25-pins kontakt for RealVision 3D-ekkoloddgiver og 11-pins giver for 1kW tokanals CHIRP ekkolodd - for andre givere enn dette må det benyttes overgang.
