Produktbeskrivelse
Yacht Devices YDES-04N er en motordata-gateway som konverterer og overfører data fra J1708 motordata-protokoll til NMEA2000, og lar deg vise motordata på kartplottere og andre skjermer med NMEA2000-støtte.
Funksjoner:
- Første enheten som støtter Volvo Penta KAD-protokollen.
- Enkel installsjon. Vanligvis behøves ingen ekstra kabler.
- Enkel konfigurasjon med en tekstfil på ett MicroSD-kort.
- Galvanisk isolering mellom J1708 og NMEA 2000.
- J1708 opptak för diagnostik og konfigurering.
- En motor og gir, to batterier og to tanker kan tilkobles pr. gateway.
YDES-04 støtter de to protokollene som brukes i J1708; standardprotokollen J1587 som brukes av mange motorfabrikanter samt den proprietære Volvo Penta-protokollen som brukes av motorer med EDC I, f.eks eksempel KAD 44, KAD 300, TAMD 73-75 samt EDC II (f.eks. D12C-A MP).
En J1708-interface brukes for tilkobling av givere, elektroniske diplayer, diagnostikutstyr og andre motormoduler. Denne interfacen var populær før 2005-2007, da det ble erstattet av J1939-protokollen som er et raskere CAN-protokoll.
NB! Hvis din motor støtter både J1708 og J1939 er det bedre å velge en annan gateway; YDEG-04. Den er konstruert for J1939, Volvo Penta EVC, MEFI4B, EgC, EDC III och EDC IV motorer. Det eneste untaket er Volvo Penta motorer med EDV II (f.eks. Volvo Penta DC12-A MP), der CAN-bussen brukes for å synkronisere turtall men ikke har andre data.
Egenskaper:
- Kan overføre data for turtall, temperaturer, trykk, motor timer, drivstoff forbruk m.fl.
- Første NMEA2000-enhet som støtter Volvo Penta KAD-protokollen
- Enkel installasjon og konfigurasjon med tekstfil på MicroSD-kort
- Galvanisk skille mellom J1708- og NMEA2000-nettverk
Bruksområder
- Duplisere eller erstatte ødelagte instrumenter.
- Overvåke motorerne fra flere steder.
- I kombinasjon med en wifi-gateway kan du overvåke motorene trådløst på en PC, nettbrett eller mobil.
- Logg motordata og drivstoff forbruk.
- Lagre motordata på microSD brikke for service og diagnose.
Tilkobling

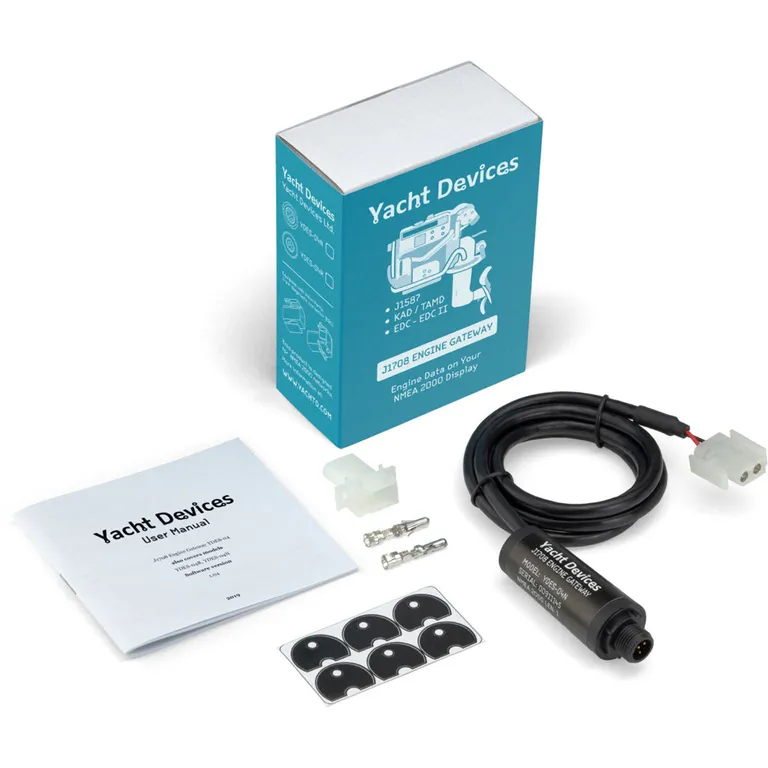

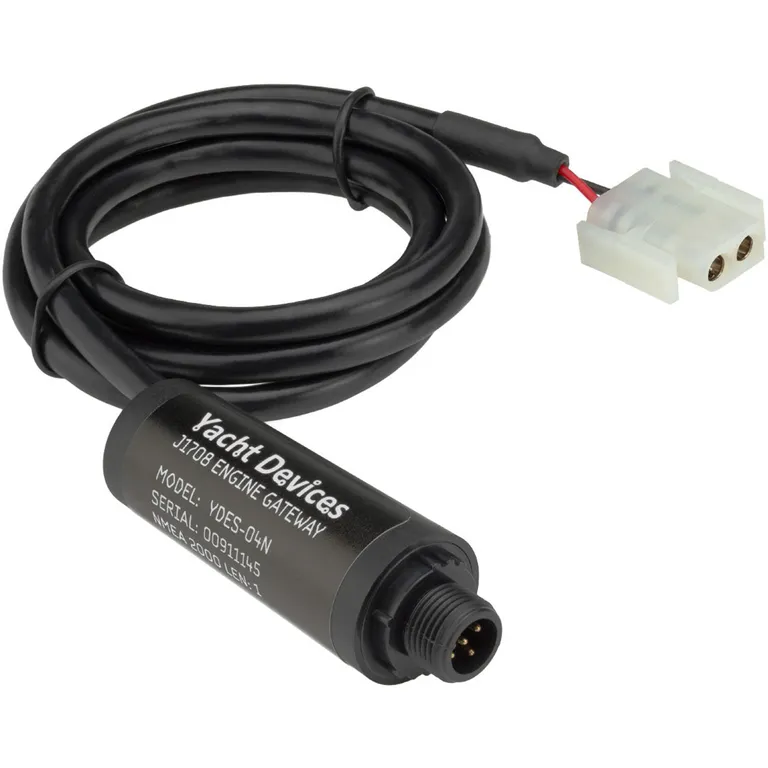

YDES-04 tilkobles enkelt til i en ledig diagnose uttak. Kontakten som sitter på, passer til Volvo Penta EDC diagnose uttak (EDC I og EDC II). For andra motorer må en bruke en kontakt som passar motorn i stedet.(følger ikke med).
Eksempel på tilkobling til en Volvo Penta D12C-A MP.
Datasett
YDES-04 overfører alle motordata som støttes i NMEA 2000, med unntak av tilt/trim på J1587-motorer, samt de viktigste datatypene på KAD-motorer. Se tabellen under. I tillegg til disse dataene, støttes inntil to drivstofftanker og to batterier. Dataene som kan overføres og vises på kartplotteren avhenger av hvilke funksjoner og givere som finnes i motoren.
| N2K PGN | N2K Parameter Name | J1587 | KAD |
| 127488 | Engine speed (RPM) | yes | yes |
| Engine boost pressure | yes | yes | |
| Engine tilt/trim | |||
| 127489 | Engine oil pressure | yes | |
| Engine oil temperature | yes | ||
| Engine coolant temp | yes | yes | |
| Alternator potential | yes | yes | |
| Fuel rate | yes | yes | |
| Total engine hours | yes | yes | |
| Engine coolant pressure | yes | ||
| Fuel pressure | yes | ||
| Engine discrete status (alarms) | yes | ||
| Percent engine load | yes | (no) | |
| Percent engine torque | yes | ||
| 127493 | Transmission gear | yes | (yes) |
| Transm. oil pressure | yes | ||
| Transm. oil temperature | yes | ||
| Transmission status (alerts) | yes | ||
| 127498 | Rated engine speed | yes | yes |
| VIN (engine serial number) | yes | yes | |
| Software ID (model number) | yes | yes | |
| 127505 | Fuel Type | (yes) | |
| Fuel Level | yes | ||
| Tank capacity | (yes) | ||
| 127508 | Battery Potential | yes | yes |
| Battery current | yes | ||
| Battery case temperature |
