Hvordan fungerer et solcellepanel?

Et solcellepanel genererer strøm som lagres av batteriet på samme måte som ved en vanlig batterilader. Men i stedet for å hente energien fra en kontakt i vekken henter solcellene energi fra solen. Et solcellepanel består av flere solceller, som igjen består av et halvledermateriale. Når solen skinner på solcellepanelet absorberes lyset av cellene. Dette skaper en spenning mellom cellenes forside og bakside, og denne spenningen brukes til å skape elektrisitet. Solcellepanelet sender videre strømmen til en solcelleregulator som omformer solenergien til f.eks. 12, 24 eller 48 volt. Regulatoren må være tilpasset både størrelsen på solcellepanelet (antall watt det leverer) og båtens DC-strømsystem (for de fleste 12 volt). Solcelleregulatoren sender strømmen videre til batteribanken, der det lagres for videre bruk om bord.

Hvor stort solcellepanel trenger jeg?

Dette er avhengig av flere faktorer, men først og fremst hvor stort strømforbruk du har når du ikke får strøm fra båtens generator eller landstrøm, hvor lenge du ønsker å ligge uten strøm f.eks. i uthavn, og hvor mye sol solcellepanelene utsettes for. Som et eksempel kan vi si at et riktig montert solpanel på 100 watt vil på en god, norsk sommerdag dekke døgnbehovet til et normalt kjøleskap i båt. For mange vil dette være mer enn halvparten av strømmen som brukes om bord. I praksis anbefaler vi de fleste å montere så store solcellepaneler de har plass til, og å ha god strømdisiplin om bord. Et kjøleskap som stadig åpnes, kartplotter og andre instrumenter som står på hele døgnet, og lys som ikke er LED er typiske strømtyver. Gjør gjerne jobben med å liste opp alle strømforbrukene, og hva de trekker - og del informasjonen med «mannskapet». Det bidrar til økt innsikt og bevissthet.

Hvilke typer solcellepanel finnes?

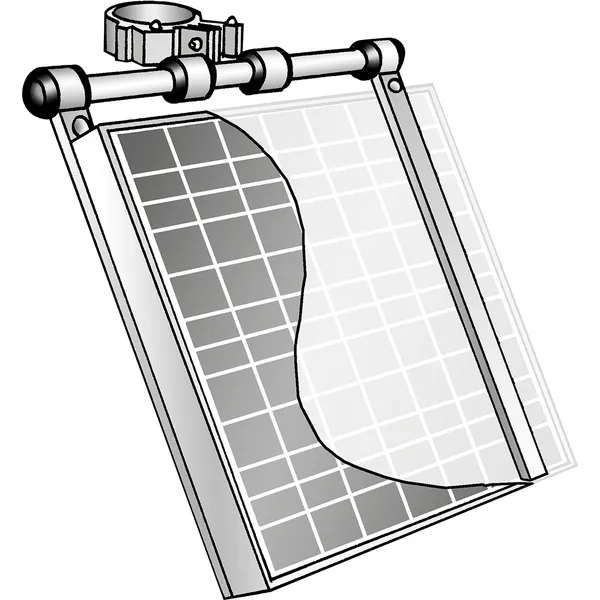

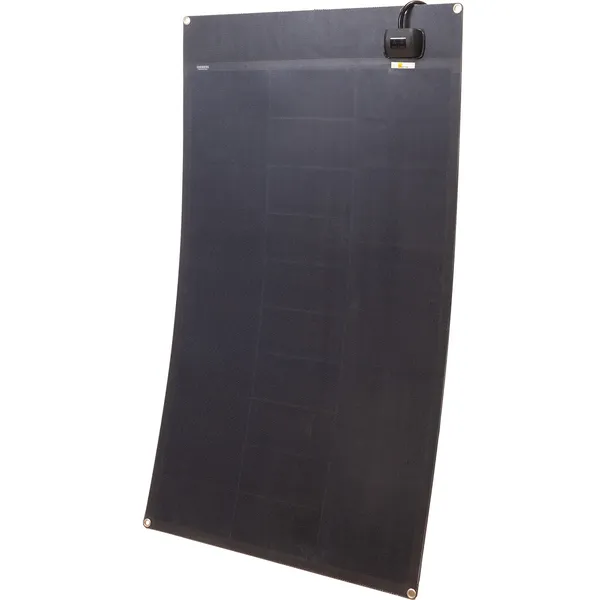

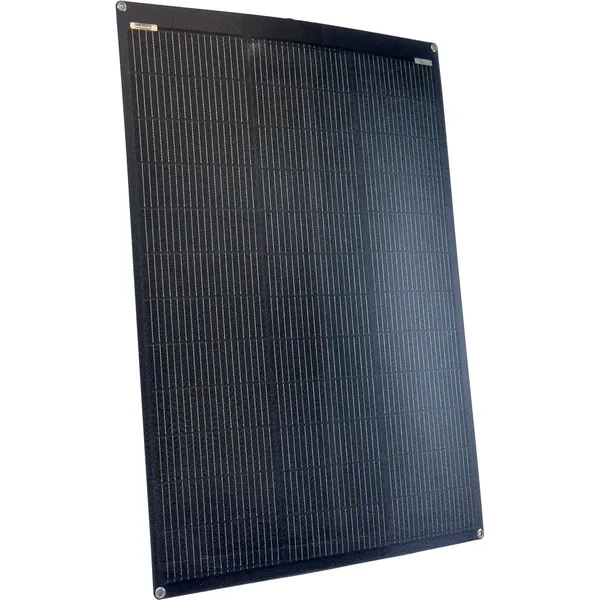

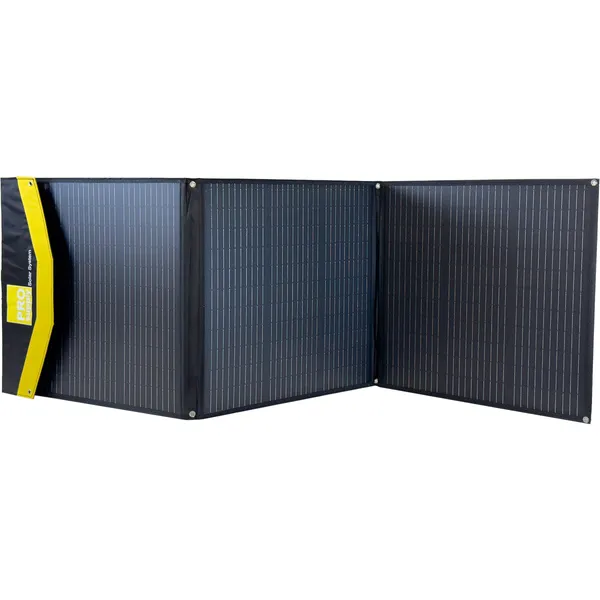

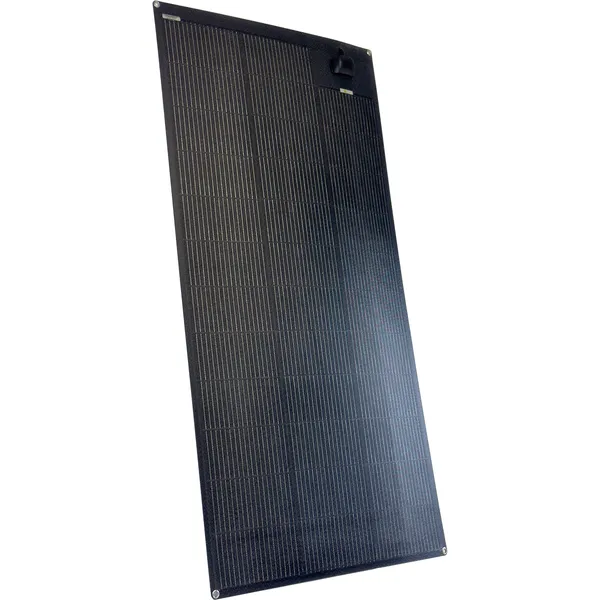

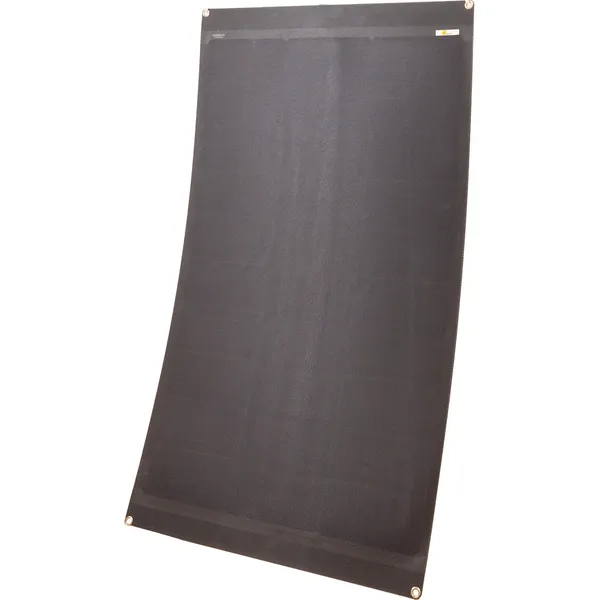

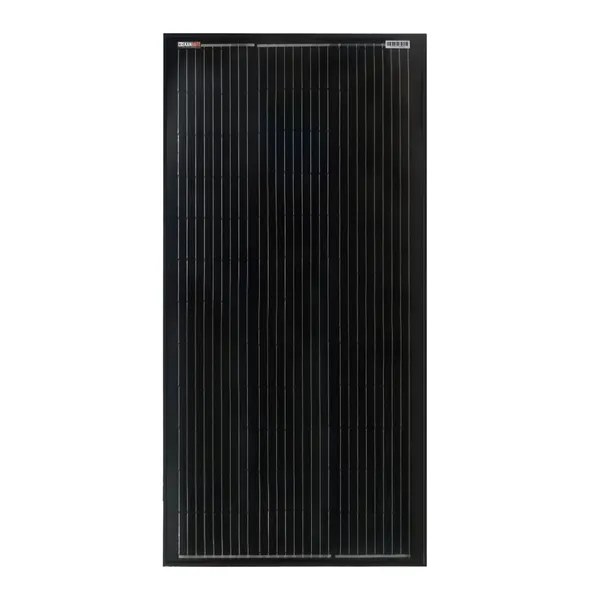

Dette er et todelt spørsmål - hvilken type teknologi er brukt, og utformingen av solcellepanelet. Når det gjelder teknologi er det til båtbruk er de vanligvis laget av silisium og kommer i to hovedtyper: monokrystallinske og polykrystallinske celler. Monokrystallinske celler er kjent for sin svarte farge og høy effektivitet. Seatronic selger i all hovedsak panel med monokrystallinske celler. Polykrystallinske celler ofte er blå og kan være litt mindre effektive. For utforming er det tre hovedtyper: Fleksible: Helt flate, fleksible, i 2-3 mm tykkelse. De flate solcellepanelene brukes der det er fast underlag over hele monteringsflaten. Disse tåler også å bli tråkket på, men det er viktig at monteringen gjøres grundig. Rammepanel: Solcellepaneler montert i stive aluminiumsrammer er ideelt for montering på en targabøyle. Solcellepaneler i ramme er også perfekt på hytta, enten direkte på hytteveggen, eller på stativ på taket eller ved siden av hytta. Sammenleggbare: De sammenleggbare solcellepanelene er særlig velegnet dersom du bruker utstyret flere steder, og solcellepanelet ofte er en del av bagasjen. Også velegnet i båter der det ikke er plass til fleksible eller rammepanel, eller når det sjeldent er behov for strøm fra solceller.

Hva er en solcelleregulator?

Solcelleregulatoren, eller en laderegulator til solcellepanel, omformer strømmen fra solcellepanelet, typisk fra 12 til 21 volt, slik at ladespenningen til batteriet blir korrekt. Det finnes to hovedtyper solcelleregulatorer: PWM eller MPPT. PWM (Pulse Width Modulator) er helt enkle laderegulatorer uten noen form for ekstra elektronikk til å styre ladeprosessen. Har man kun et panel på omkring 50 W og ønsker å holde kostnaden nede, vil en slik regulator av god kvalitet være et helt greit valg. Også kalt Shunt-regulator og SR-regulator. MPPT-regulatoren (Maximum Power Point Tracking) er styrt av en mikroprosessor for å optimalisere ytelsen til solpanelet basert på flere forhold. Der en PWM laderegulator regulerer spenningen vil en MPPT transformere spenningen, slik at minst mulig effekt går tapt. En MPPT-laderegulator kan blant annet øke effektiviteten på panelet opp imot 20% ved «lave» temperaturer - dvs 25 grader i panelet og lavere. Dette har ekstra stor betydning når man har større solcelleanlegg og/eller flere solcellepaneler koblet sammen. En MPPT-regulator vil også øke effektiviteten på solcellepanelet når forholdene stadig varierer, f.eks ved delvis skyet vær og periodevise skyggefelt på panelet. Derfor er en MPPT-regulator spesielt egnet for bruk her i Norden. Også kalt MPP-regulator.

Hvordan påvirker skygger solcellepanelet?

Solcellepanelet vil gi strøm i overskyet vær, men skygge eller delskygge på panelet eller på en av cellene på panelet reduserer effekten på panelet drastisk. En MPPT laderegulateor vil øke effekten betraktelig ved skygge på hele eller deler av panelet i forhold til om du bruker en PWM-regulator. Har du fler panel koblet i serie må de være identiske, og ha integrert eller separat diode. Hvis ikke vil skygger få betydelig negativ innvirkning på effektiviteten, også på panel som ikke er i skyggen. Har panelene ulik vinkel til solen anbefale vi en laderegulator pr panel.

Hva er ved viktigste tingene å tenke på ved montering av solcellepanel?

For de fleste vil et ledig område på taket være den plassen hvor det er praktisk å gjøre en montasje. Panelet blir da liggende i permanent vannrett posisjon uten mulighet for vinkling mot solen. I utgangspunktet betyr panelets vinkel mot solen mye med tanke på effektiviteten. Men dersom du skal utnytte dette må du justere panelet hver time hele dagen. Et panel som ligger vannrett vil i løpet av en normal dag med sol, kun produsere 10-12% mindre enn et panel som er justert på vinkelen gjennom hele dagen. Det er dermed mindre å hente på dette enn man skulle tro. Det er også veldig viktig når man skal installere solcelleanlegget at man er nøye med dimensjonering av kabler, slik at man ikke får spenningstap eller varmgang i kablene. Det anbefales å bruke fortinnete strømkabler. Det er også en fordel at solcelleregulator monteres nære batteriet for å unngå spenningstap. Du kan lese mer om montering av solcelle panel i Seatronic Magasinet i artikkelen Solcellepanel til båt – valg og montering

Hva er MC4-kontakter?

MC4 er en vanlig vanntett kontakt for solcellepaneler. De fleste paneler leveres med MC4, og vi har ferdige PV-kabler, løse kontakter og Y-plugger med MC4. Les mer .

Hvor tykk kabel trenger jeg til solcellepanelet?

Det avhenger av hvor mye strøm panelet gir og hvor lang kabelen er. Lange kabler gir spenningsfall, så bruk heller litt tykkere kabel. Vi har PV-kabler med 4, 6 og 10 mm² ledere.

Hvordan får jeg kabelen gjennom dekket uten lekkasje?

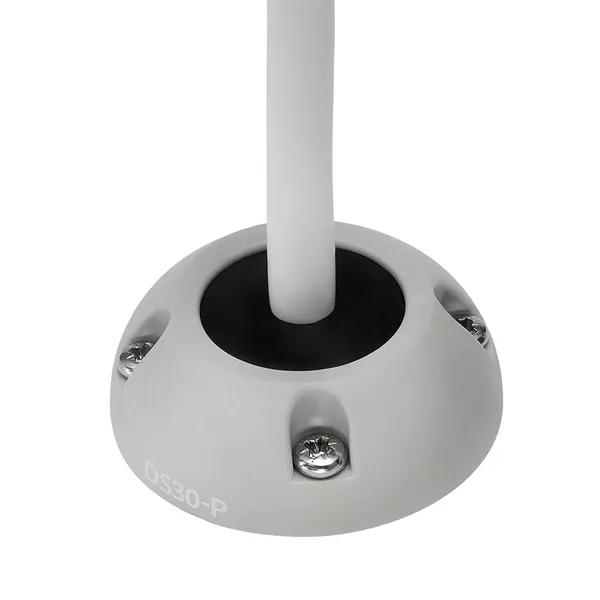

Bruk en kabelgjennomføring, for eksempel fra Scanstrut. Velg etter kabelens diameter og hvor stor pluggen er, siden pluggen må gjennom hullet.

Kan jeg koble flere solcellepaneler sammen?

Ja, i parallell med MC4 Y-plugger eller i serie. I serie øker spenningen, så sjekk at den holder seg innenfor det regulatoren tåler. I parallell øker strømmen. Les mer .

Solceller

Solcellepaneler, solcelleregulatorer, kabler og gjennomføringer – alt du trenger for å lade batteriene stille om bord.

Velg filter

Viser102Produkter

Sort etter

ProSupply Solar 160W fleksibelt solcellepanel

-23%

ProSupply

ProSupply Solar 160W fleksibelt solcellepanel

~~2 999,–~~2 299,–

På lager

Varenummer PRO1067214

Mandag, onsdag, fredag	09:00 - 16:00
Tirsdag	09:00 - 16:00 (april–august 09:00 - 18:00)

Torsdag (hele året)	09:00 - 18:00
Lørdag	Stengt

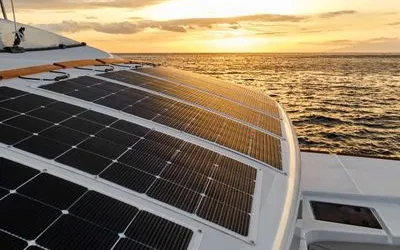

Solcellepanel til båt

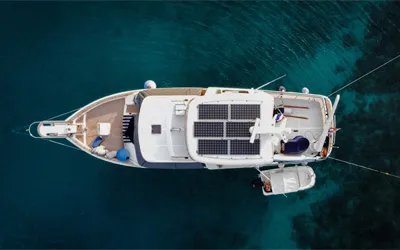

Hvordan finne solcellepanelet du faktisk har plass til?
