Et ekkolodd brukes til å vise vanndybde og objekter elle fisk som befinner deg innenfor strålen svingeren sender ut. Ett ekkolodd består av en skjerm og en svinger, eller giver som det også kalles, en strømkabel og en kabel mellom svinger og skjerm.

Hvordan fungerer ett ekkolodd?

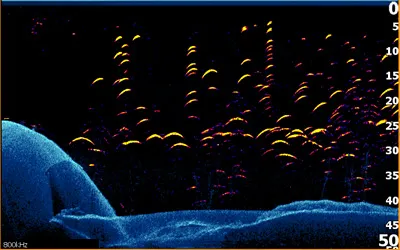

Ekkoloddet fungerer ved at det sendes ut et lydsignal eller et ping fra svingeren gjennom vannet. Når signalet treffer et mål reflekteres dette tilbake til svingeren som igjen gir en visning på skjermen. Dette brukes til å vise vanndybde og objekter eller fisk som befinner seg innenfor strålen svingeren sender ut. Strålen kan sendes ut i forskjellige vinkler, og virker ned til en bestemt dybde. Objekter og bunnen innenfor strålevinkelen vil reflektere signalet som sendes ut og vises på skjermen, forutsatt at de befinner seg innenfor dybdeområdet den valgte svingeren kan vise. En smalere stråle vil se dypere enn en bred stråle. Når det gjelder svingervinkler er det viktig å se på frekvenser svingeren sender på. De siste årene har det vært en enorm utvikling på hvilke frekvenser en ekkoloddsvinger kan sende på. Som tommelfingerregel kan man si at jo lavere frekvensen er jo dypere ser ekkoloddet, jo høyere frekvensen er jo mer detaljer eller bedre oppløsning gir ekkoloddet. Det betyr i praksis at dersom du er avhengig av å se dypt trenger du svinger med lav frekvens, gjerne 50kHz og et ekkolodd som sender med høy utgangseffekt, for eksempel 1Kw. Her vil du kunne se bunnen på rundt 400 meter eller mer, avhengig av vannforholdene. For grunt til middels dypt vann velger vi svingere med doble frekvenser for eksempel 50/200kHz eller 80/200kHz. Her får man en visning av bunn ned til rundt 150 meter. Skal du ha de mest detaljerte bildene og den høyeste oppløsningen må svingeren ha høy frekvens, gjerne fra 455kHz helt opp til 1.2 mHz. Disse vil i praksis bare fungere på ganske grunt vann, maksimalt 40 til 100 m under perfekte forhold, avhengig av frekvens.

Har et vanlig ekkolodd noen begrensninger?

Alt du ser på ekkoloddskjermen er historie! Det vil si at ett vanlig ekkolodd ikke vil varsle deg tidsnok til at du for eksempel unngår å kjøre på grunn siden en vanlig ekkolddsvinger ser ikke fremover. Det finnes derimot egne sanntidsekkolodd, og svingere som kan se fremover. Det er viktig å vite at dybdene som angis av produsenten aldri vil være 100% riktige. Det er en teoretisk maksimal dybde i helt rent stillestående ferskvann, og faktorer som kan påvirke ett ekkolodd og hvilken dybde den kan vise er blant annet saltinnhold, ulike vannlag, alger, vanntemperatur, plassering av giver osv.

Hva er de maksimale dybdene for ulike frekvenser i norske farvann?

Oppgitte maksimaldybder på ekkoloddutstyr hos produsentene er teoretiske verdier, basert på helt perfekte forhold. I realistiske forhold i saltvann, med ulike temperatursjikt, strømninger og sedimenter i vannet, blir de teoretiske oppgitte verdiene ofte redusert med 50-70%. Høye frekvenser gir et detaljert bilde av bunnen og ting i vannet, men disse frekvensene slår ikke så dypt. De aller høyeste frekvensene vil ikke virke på sitt beste på dybder over 20-50 meter. Skal du bruke ekkoloddet på innlandsvann til fiske på grunt vann opp til 40 meter og ønsker den absolutt beste oppløsningen og visning av bunn, trenger du ett ekkolodd med svinger på 1,2MHz. Skal du bruke ekkoloddet til å fiske i vann ned til ca. 100 meter og ønsker den beste oppløsningen av bunnforholdene for å se steinformasjoner, renner o.l. så trenger du ett ekkolodd med svingerfrekvens på 400kHz til 800kHz. Skal du fiske på dypere vann ned til 150-200 meter trenger du ett ekkolodd med svingerfrekvens på 50 eller 80kHz til 200kHz. Du vil da miste den veldig detaljerte opptegningen, men du kommer ned på dybden du ønsker. Skal du virkelig dypt, mer enn 250 meter og ned til ca. 400 meter og må se bunnen, trenger du ett ekkolodd som har kraftig sendereffekt på 1kw og en svinger som er på 50kHz.

Hva er forskjellen på en ekkoloddsvinger og en ekkolodd giver?

Svingeren eller giveren er den som sender ut lydsignalet og mottar dette igjen. Navnene brukes om hverandre men er altså samme tingen.

Hva betyr CHIRP, DownVu, SideVision og andre begreper og ord som brukes om ekkolodd?

CHRIP Mange ekkolodd kommer nå med CHIRP-svingere. "Å CHIRPe" er uttrykk som brukes. Tradisjonelt så sender ekkoloddet ett lydsignal på en frekvens av gangen, men med CHIRP så sender den på flere frekvenser samtidig hvilket gir et klarere ekkoloddbilde og en høyere målseperasjon. DownVu, DownVison og DownScan DownVu, DownVision og DownScan er henholdsvis Garmin, Raymarine og Simrad/B&G sin betegnelse på givere som sender med høyere frekvens (455-800kHz). Dette er givere som gir ett detaljert ekkobilde men som pga høy frekvens har begrensninger på dybden. Disse giverne ser «rett» ned under båten. SideVu, SideVison og SideScan SideVu, SideVison og SideScan er henholdsvis Garmin, Raymarine og Simrad/B&G sin betegnelse på givere som sender med høyere frekvens (455-800kHz). Dette er givere som gir ett detaljert ekkobilde men som pga høy frekvens har begrensninger på dybden. Disse giverne ser ut til sidene av båten, slik at du får ett bredere bilde. RealVison og Active Imaging RealVison (RV)er en betegnelse Raymarine bruker når de slår sammen DownVison, SideVison og CHIRP og du får en nærmest 3D visning av bunnen. Active Imaging er en lignende løsning fra Simrad/B&G Garmin ClearVü Garmin ClearVü ekkolodd med høy frekvens gir svært detaljerte, fotografiske bilder av bunnforhold, strukturer og fisk som båten passerer over. ClearVü sender ut en tynn, flat stråle (som lyset fra en kopimaskin). Dette gir et mye skarpere og mer detaljert bilde. UHD (Ultra High Definition) Garmin bruker denne betegnelsen på sine svingere som har frekvens på 1,2MHz. HyperVison Raymarine bruker denne betegnelsen på sine svingere som har frekvens på 1,2MHz. Sanntidsekkolodd Sanntidsekkolod (Live Sonar) er en ekkoloddteknologi som gir deg muligheten til å se svømmende fisk og agnet ditt – og se det hele i sanntid. Den kan også vise deg også 3D-bilder av fisk og strukturen rundt båten. Garmin har Livescope som hjelper deg å se nøyaktig hvor du skal kaste ut agnet, se forover, nedover eller i perspektivmodus, og Panoptix 3D som kan søke i alle retninger for å finne målene dine og fange fisken, inkludert LiveVü Foreward og Down, og FrontVü. RealVü viser bilder rundt båten når den ligger stille. Lowrance har StuctureScan 3D som viser deg fisken i forhold til båten med 3D-visning og Actice Target der du ser fisken svømme rundt og reagere på agnet -alt i sanntid. Fearing block/Sko På gjennomgående givere er det ofte behov for å rette opp giveren slik at den er i vater og peker rett ned, men skrogets vinkel gjør dette vanskelig. Det finnes da en fearing block som rett og slett er plastblokk som skråskjæres slik at den følger skrogets vinkel og man bruker en del på innsiden og en del på utsiden av skroget for å rette opp vinkelen. Fiskealarm Fiskealarmen kan settes opp til å gi ett lydsignal dersom en fisk oppdages på ekkoloddet Dybdealarm Dybdealarm er en konfigurerbar funksjon der du kan stille ønsket dybde, og ekkoloddet gir ett lydsignal dersom du når den angitt dybden. Tilt-element Noen gjennomgående svingere kommer med tilt-element, her ser du gjerne opplyst 0-12 grader osv. Det betyr at elementet inne i svingeren er egnet for båter med skrogvinkel fra 0-12 grader uten at du trenger å rette opp ytterlige.

Hvordan velge riktig ekkolodd?

Å velge rett ekkolodd er viktig for å få det meste ut av fiske og/eller navigering. For de aller fleste vil den beste, og mest økonomiske, løsningen være at ekkoloddmodulen er innebygd i kartplotteren (eller at kartplotteren er innebygd i ekkoloddet). Det finnes også løsninger der du velger en separat ekkoloddmodul til kartplotteren, eller et separat ekkolodd med egen skjerm. Det første valget er om du har behov for et ekkolodd til fisking eller ikke. Skal du kun ha det til navigering velger du en løsning med de enkleste ekkoloddmodulene og en rimelig giver. Skal du bruke ekkoloddet til fisking trenger du et ekkolodd med CHIRP, og valget bestemmes av hvor dypt du skal fiske, og hvor detaljerte ekoloddbilder du har behov for. Trenger du å se både under båten og til siden, og tom. forover? I tillegg til valg av ekkoloddmodul må du også velge en svinger som har de funksjonene du ønsker, og som kan utnytte de egenskapene til ekkolddmodulen du har behov for. u må også avgjøre om du skal ha en ekkoloddgiver som går gjennom skroget, en hekkgiver, eller om du klarer deg med en innvendig giver. Både funksjonene du ønsker, og skrogmateriale påvirker dette valget.

Hva betyr cv og sv på Garmin STRIKER Vivid?

Bokstavene viser hvilke ekkoloddbilder modellen kan vise. cv står for ClearVü og sv for ClearVü og SideVü. Giveren må støtte funksjonen.

Hva er Garmin LiveScope?

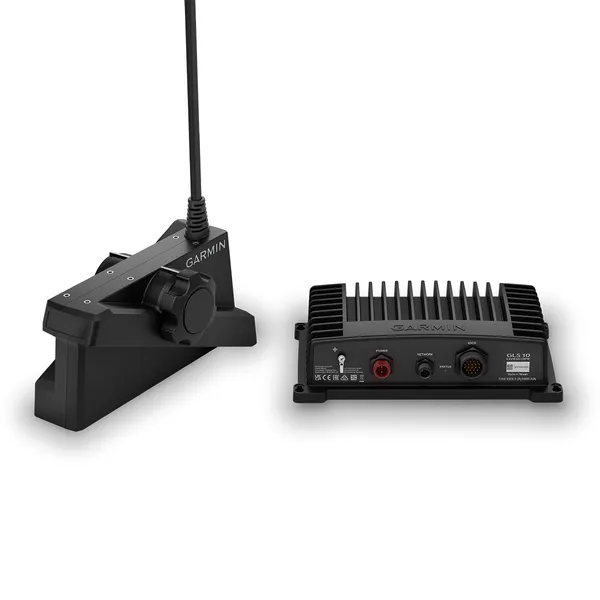

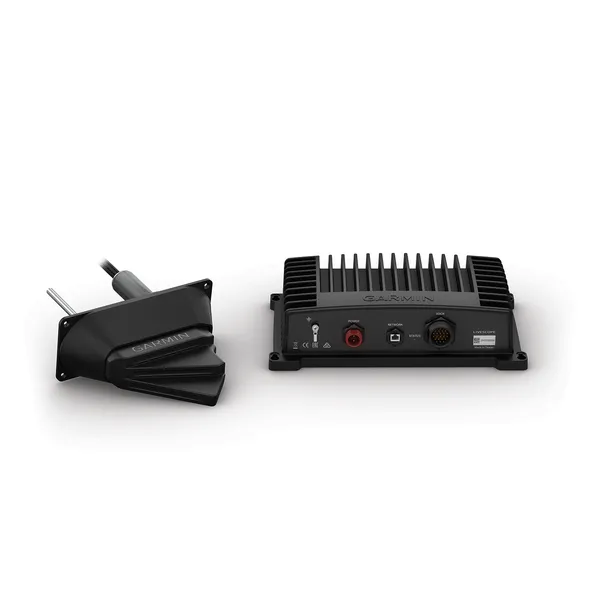

LiveScope viser ekkoloddbildet i sanntid. Systemet består av giver og ekkoloddmodul, for eksempel LiveScope Plus med LVS34 og GLS10, og brukes med en kompatibel Garmin-skjerm. Se ekkolodd .

Ekkolodd til båt – fiskeekkolodd og tilbehør

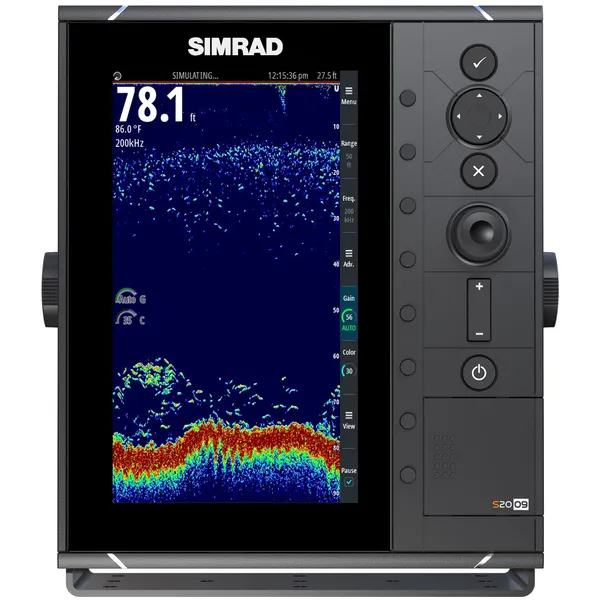

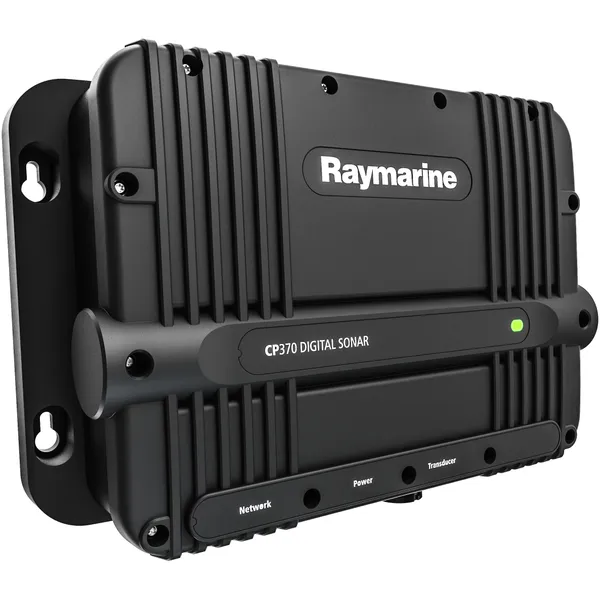

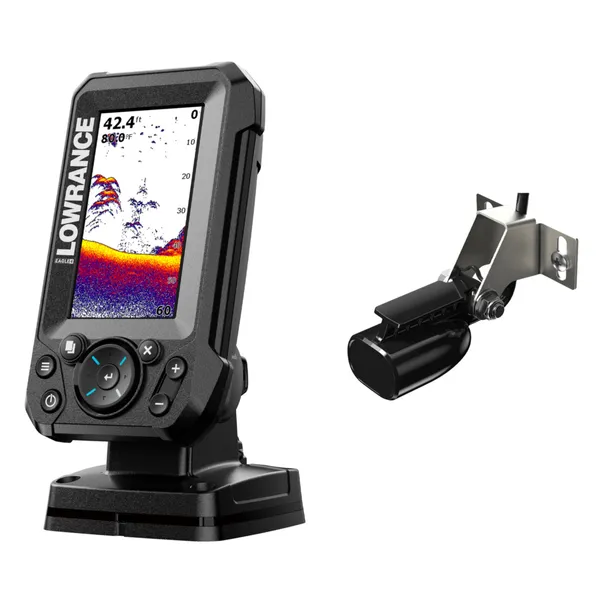

Frittstående ekkolodd eller kartplotter?

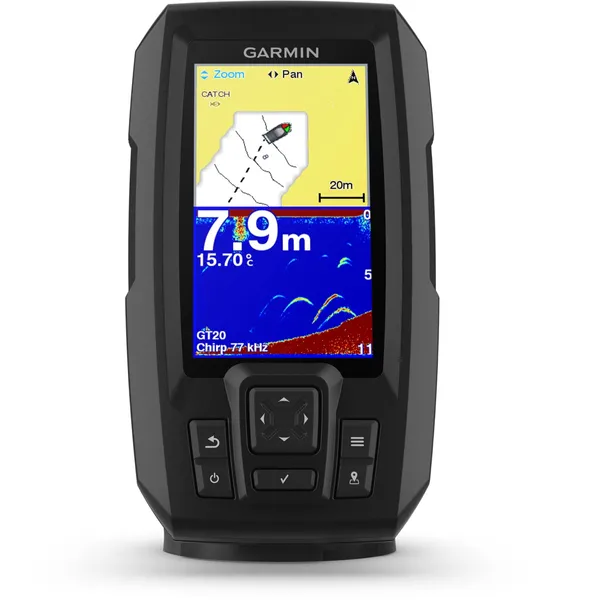

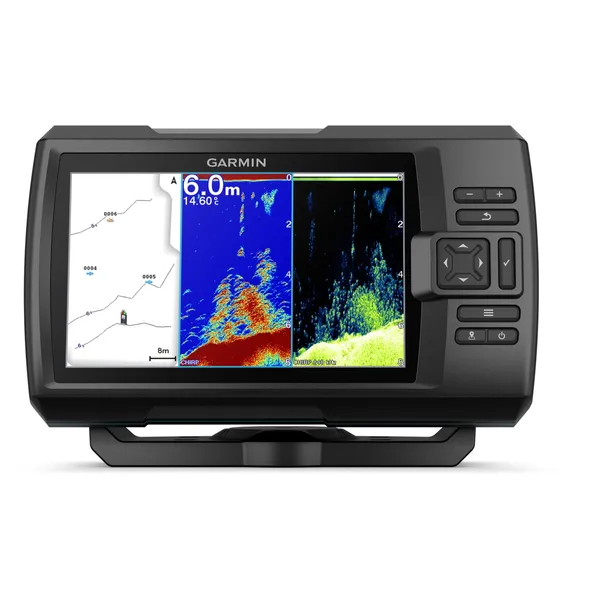

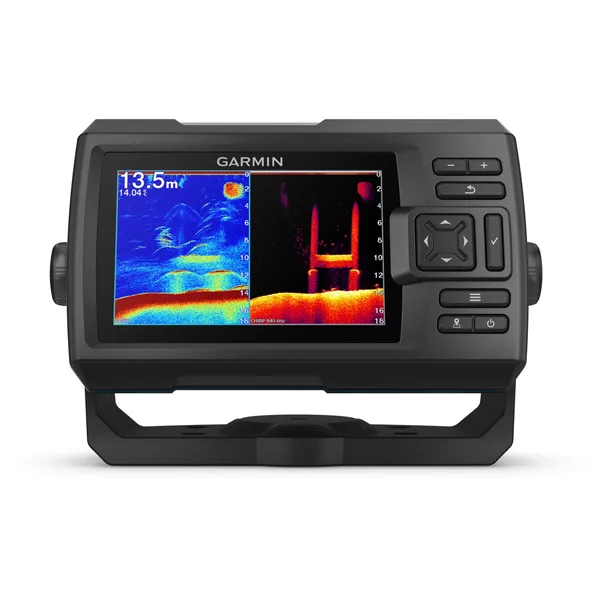

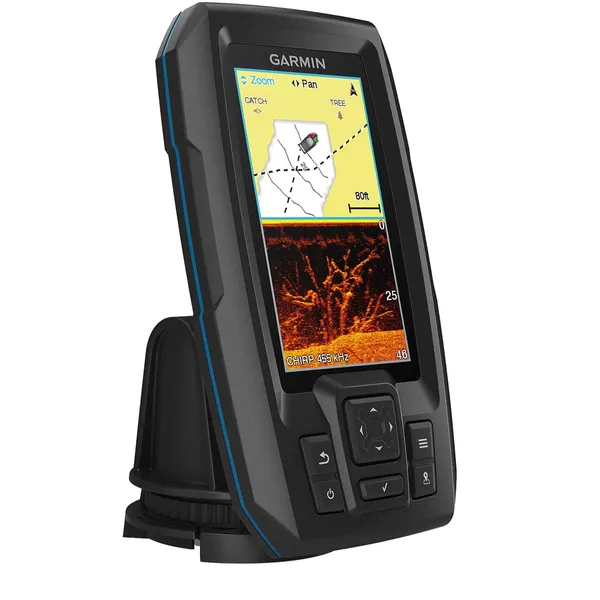

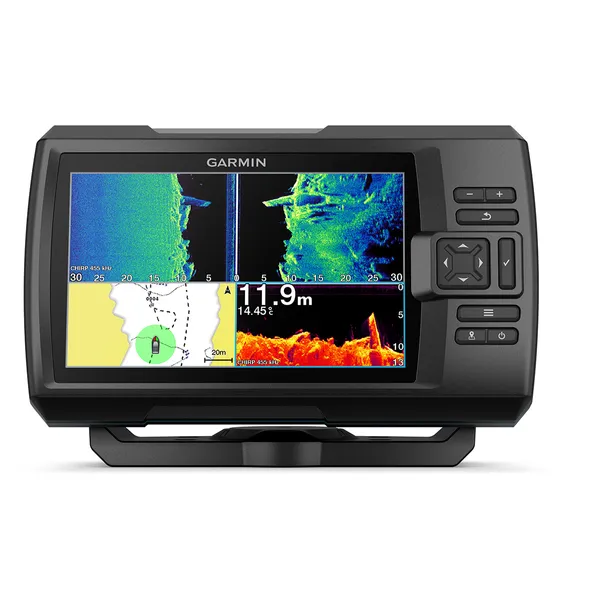

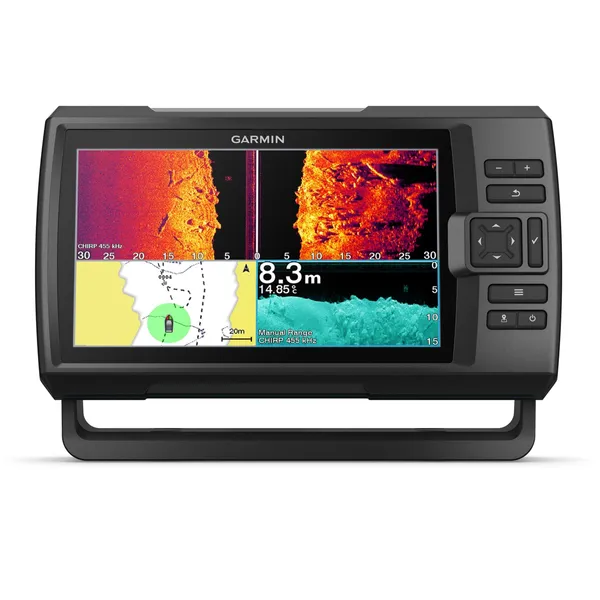

Et frittstående ekkolodd viser dybde, bunn og fisk under båten. Garmin STRIKER Vivid finnes med skjerm fra 4 til 9 tommer, flere med hekkgiver i pakken. Modellene med «cv» har ClearVü, og «sv»-modellene har i tillegg SideVü, som viser til sidene. Har du allerede kartplotter, kan det være enklere å koble til en giver eller en ekkoloddmodul. Se også kartplottere.

Bærbart ekkolodd og isfiske

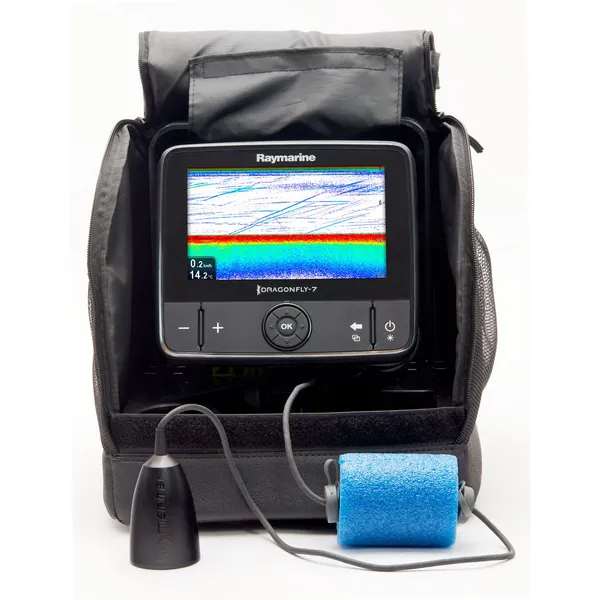

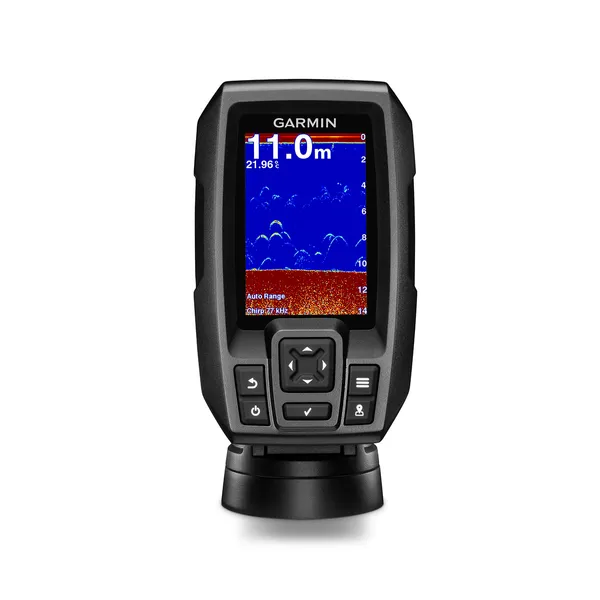

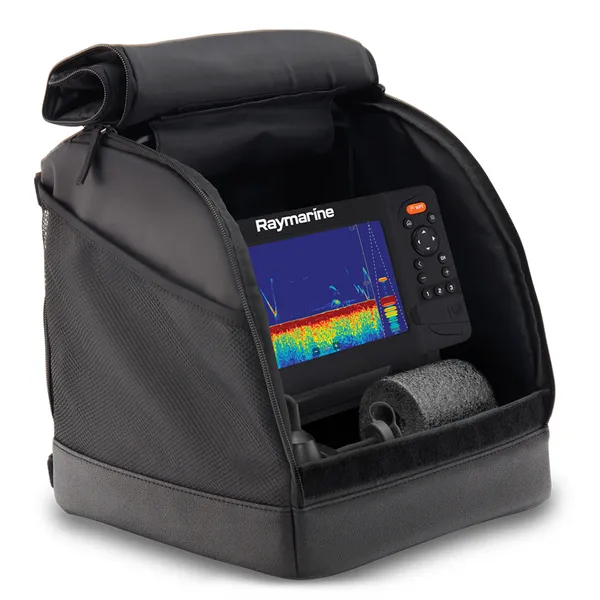

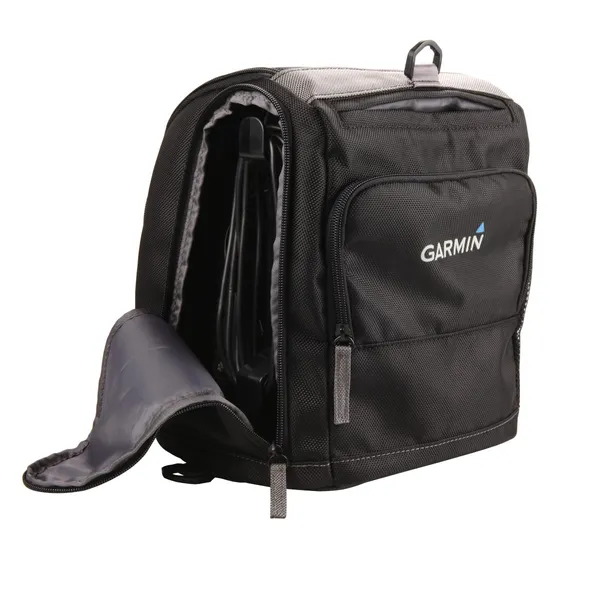

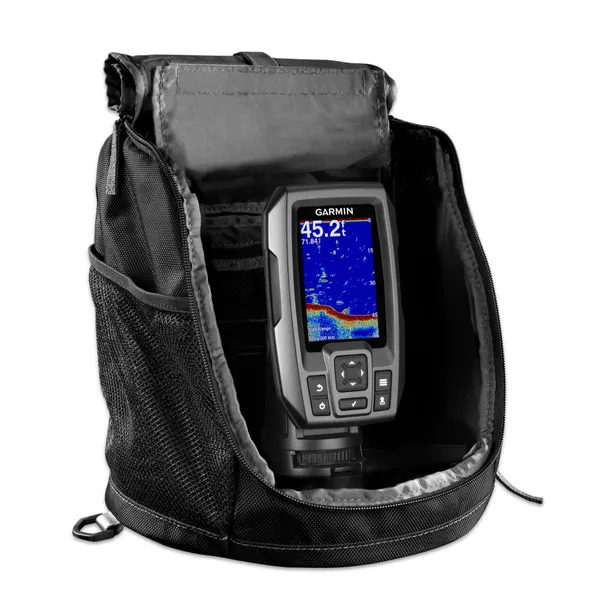

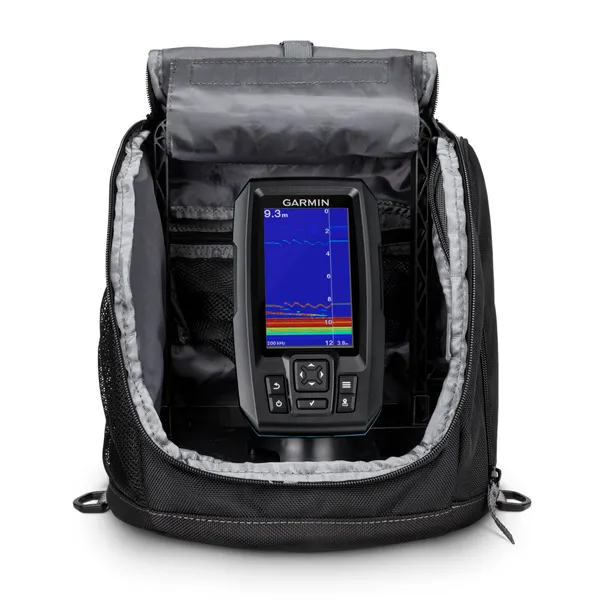

Garmin Striker 4 og STRIKER Plus 4 finnes som isfiskepakker, og Garmin har bæreveske med fot for ekkolodd fra 4 til 7 tommer. Plastimo Echotest II er et håndholdt ekkolodd som måler dybden der du holder det ned i vannet.

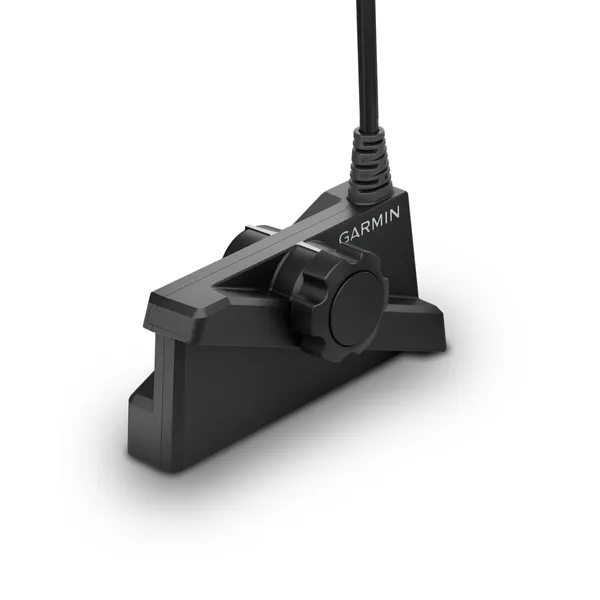

Sanntidssonar med Garmin LiveScope

Et vanlig ekkolodd viser det som allerede har passert under båten. Garmin LiveScope viser fisk og bunn i sanntid, også foran båten. Vi har LiveScope Plus og LiveScope XR, og Garmin Spy Pole, en motorisert stangbrakett for giveren. LiveScope må kobles til en kompatibel Garmin-skjerm.

Givere og tilbehør

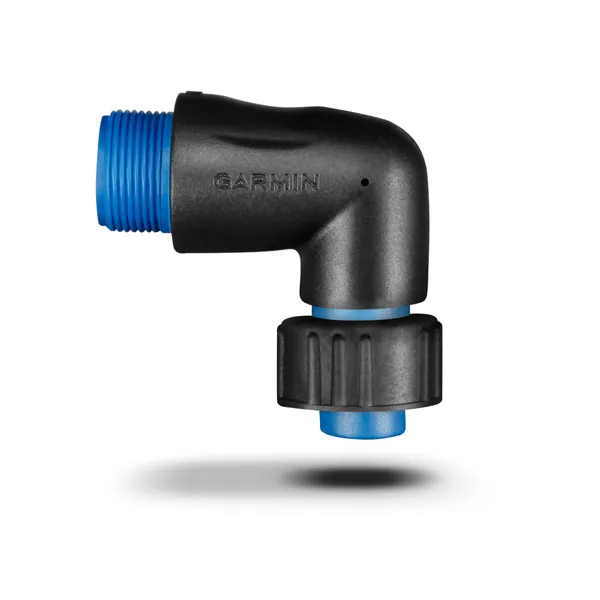

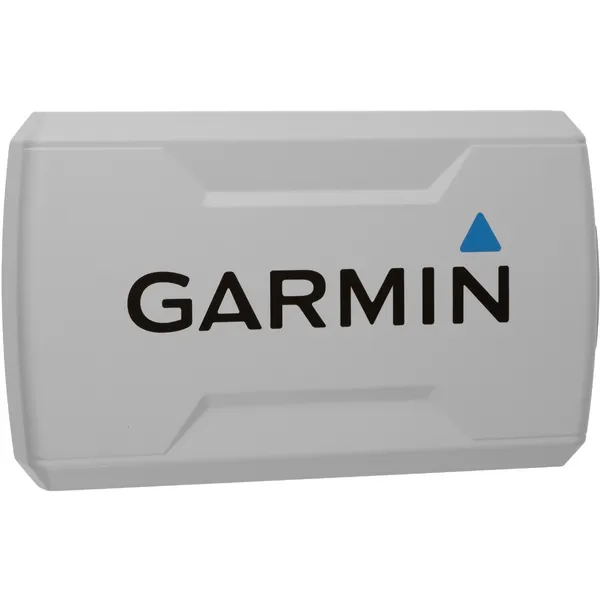

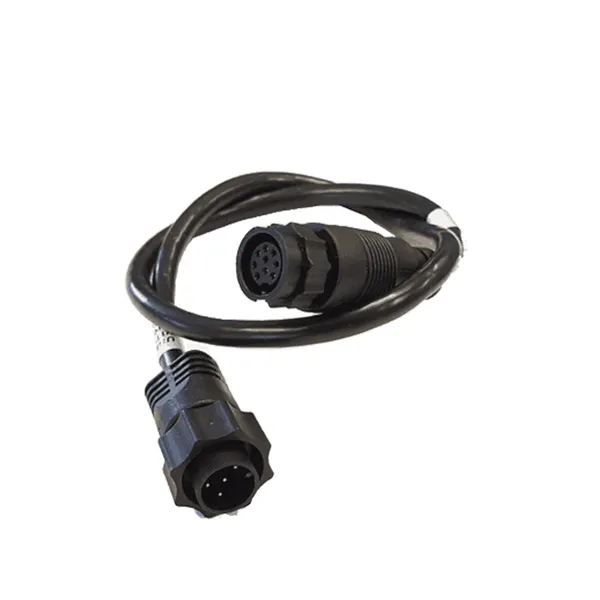

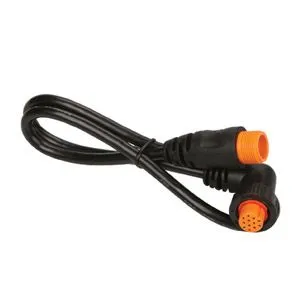

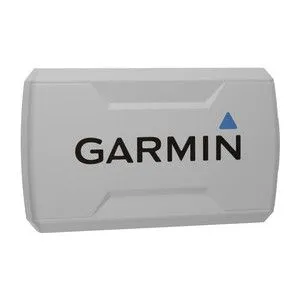

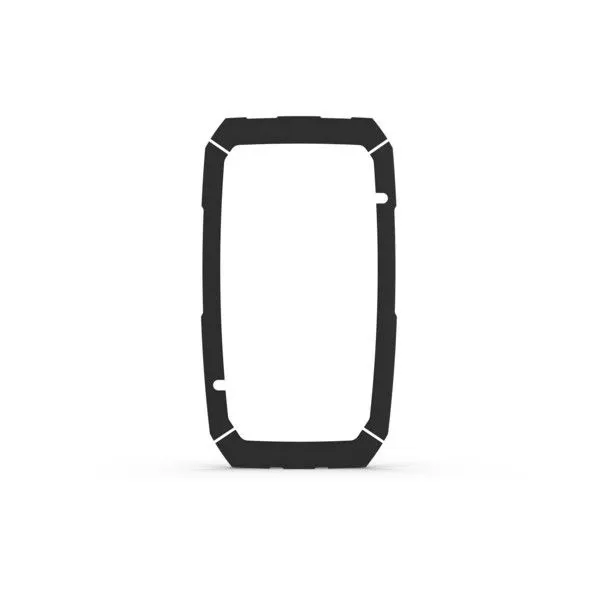

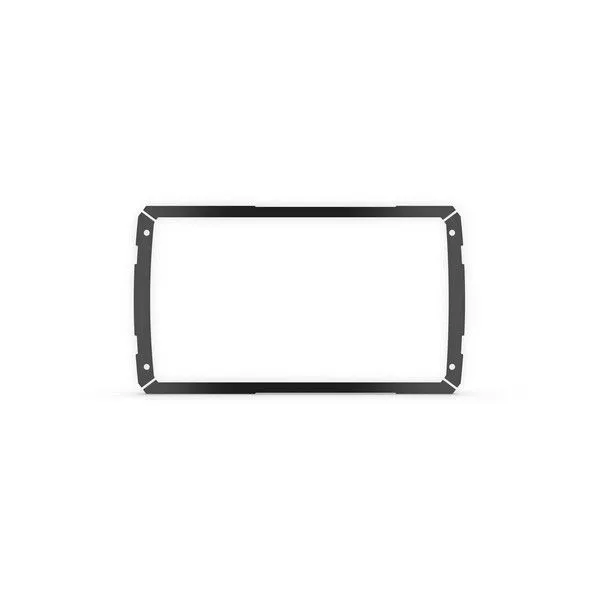

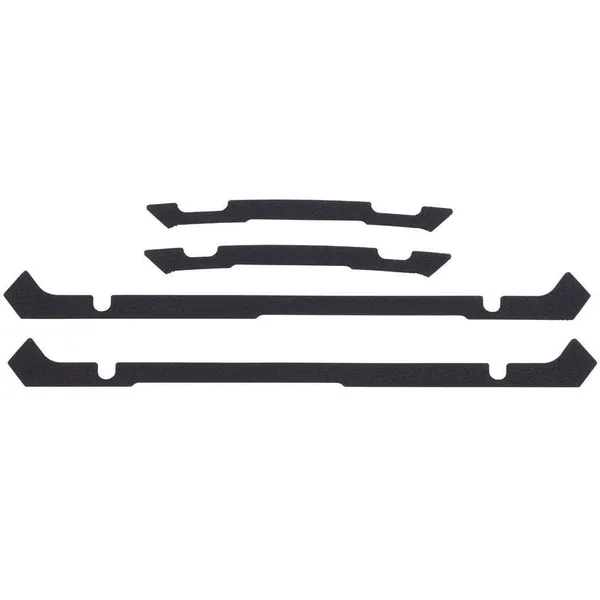

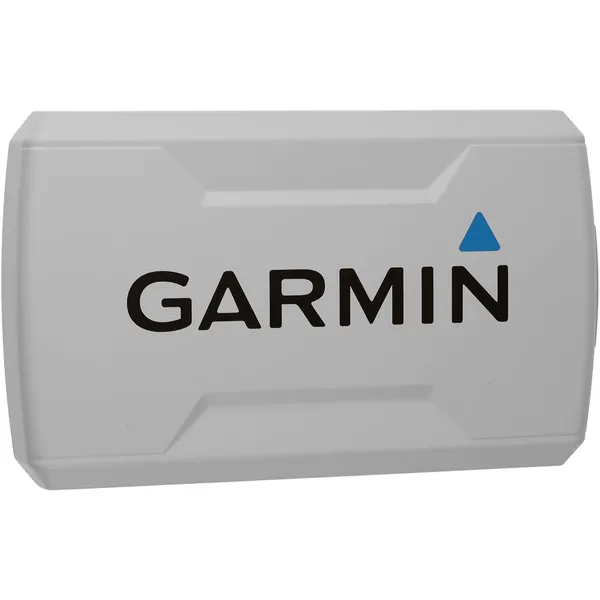

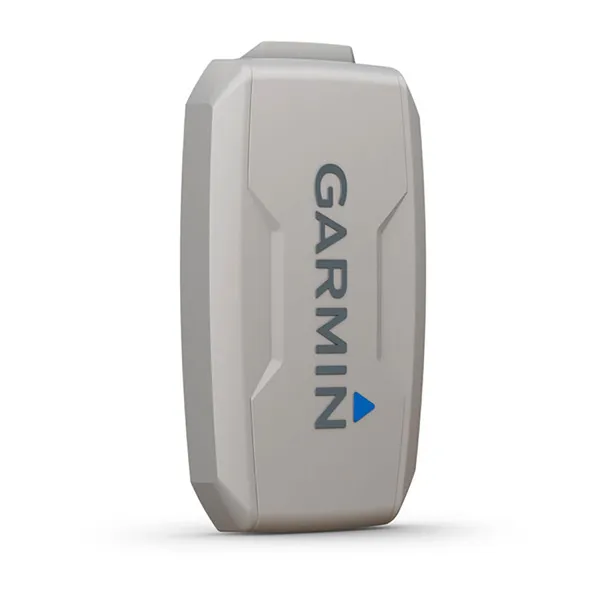

Giveren (svingeren) avgjør mye av hva ekkoloddet kan vise. Les mer i artikkelen Ekkolodd og valg av svinger. Under tilbehør til ekkolodd finner du forlengerkabler og adaptere for giveren, innbyggingssett, soldeksler og Railblaza HEXX-braketter. Flere givere ligger under givere til kartplottere og ekkolodd.
