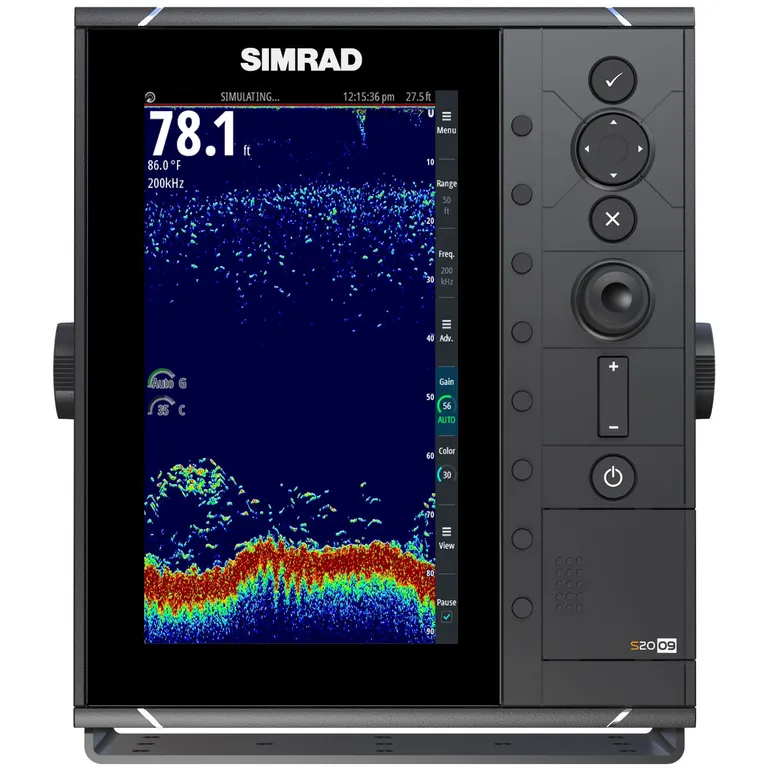

Simrads S2009-ekkolodd kombinerer CHIRP-aktivert Broadband Sounder™-ekkolodd med en 9-tommers stående skjerm for maksimale dybdedetaljer, og intuitiv bruk med tastatur for pålitelig kontroll under alle forhold. Dette ekkoloddet integreres problemfritt med multifunksjonsskjermer og Simrad Glass Bridge-systemer, samtidig som det tilbyr cruisekapteiner og sportsfiskefartøy med lang rekkevidde samme pålitelighet som en frittstående ekkoloddplattform. S2009 er solid, men kompakt og støtter både brakettmontering og innfelt montering, slik at den enkelt passer om bord på alle fartøy.

Egenskaper

Separat 1kW ekkolodd med integrert Broadband Sounder™-modul og CHIRP-teknologi
Høy dybdegjennomtrengning og pinghastighet
Kompensering for vertikal bølgegang
9-tommers stående skjerm
Høy lysstyrke som passer utmerket for montering utendørs
Se tydelig med funksjoner som White Line (Hvit linje), White Marker (Hvit markør) og Colour Erase (Fargesletting)
Enkel betjening med 8 menytaster for direktetilgang
Muligheter for brakettmontering og innfelt montering (brakett følger med)
Ethernet, NMEA0183- og NMEA2000-tilkobling
Garantiperiode: 2 år

Spesifikasjoner

Mål: H260 x B224 x D61 mm
Vekt: 2 kg
Garantiperiode: 2 år
Utgangseffekt: 1 kW
Strømforbruk: maks.11 W
Strømforbruk normalt: 11 W
Forsyningsspenning: 12/24VDC (10.8 - 31.2 VDC)
Anbefalt nominell verdi for sikring: 3A
Driftstemperatur: -15 - 55°C
Sikkert for kompass: 0.65m
Ethernet-porter: 1 x 5 pin Yellow, 1 Mbit
NMEA 2000-tilkobling: 1 x NMEA 2000 Micro-C port, 1 LEN
Visningsvinkler: 110 x 160
Lysstyrke på skjermen: 1200 cd/m2
Skjermoppløsning480 x 800
Temperaturområde for lagring: -25 - 55 deg C (-13 - 131 deg F)
Frekvenser:
- CHIRP: 28-38, 40-60, 85-145, 130-210 kHz
- Broadband: 28, 38, 50, 83, 200 kHz avhengig av tilkoblet omformer
NMEA 0183-meldinger som støttes:
- Input: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD
- Output: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM
Klassifisering for vanntetthet: IPX7

Integrert Broadband Sounder™-modul

S2009 omfatter en integrert Broadband Sounder™-modul med plug-and-play-svingerport som er kompatibel med Simrad- og Airmar-svingere utstyrt med blå 7-pinners kontakter. Det finnes adaptere for enkel og kostnadseffektiv ettermontering av eksisterende Simrad-svingere, Airmar-svingere og andre svingere fra tredjeparter.

CHIRP-teknologi

CHIRP-ekkoloddteknologi bruker frekvenssveipede pulser til å gi høyere oppløsning, bedre målseparasjon og bedre bildeklarhet enn tradisjonelt ekkolodd. Simrad-teknologi gjør CHIRP tilgjengelig ikke bare på CHIRP-svingere til spesielle formål, men også via tradisjonelle svingere med én frekvens. På fartøy der en egnet svinger allerede er installert, kan CHIRP enkelt legges til ved å installere et ekkolodd i S2000-serien, noe som gir en svært kostnadseffektiv oppgradering.

Kompensering for vertikal bølgegang

Hvis du har brukt ekkoloddet i urolig sjø, har du kanskje lagt merke til et bølgende mønster på havbunnen på skjermen. Kompensering for sjøgang samarbeider med et kompatibelt satellittkompass, som Simrad HS60 eller HS70, for å eliminere de vertikale effektene av bølger fra ekkoloddybdemålinger. Dette motvirker bølgeforvrengningen på skjermen og forbedrer nøyaktigheten på bunnsporing ved urolige sjøforhold.

9-tommers stående skjerm

S2009 maksimerer skjermstørrelsen ved begrenset monteringsplass, med en kompakt 9-tommers stående skjerm som er perfekt for midtkonsoller. Det vertikale oppsettet passer godt til sportsfiske med en detaljert visning av vannsøylen, og det er enkelt å skille mellom fiskebuer og andre sentrale elementer.

White Line (Hvit linje), White Marker (Hvit markør) og Colour Erase (Fargesletting)

S2009-ekkoloddet har en rekke funksjoner for rask og enkel justering av bildet på skjermen for hver enkelt situasjon.

White Line (Hvit linje) gir et tydelig skille mellom vannsøylen og bunnen med en hvit linje med høy kontrast som gjør bunnen mer synlig.
White Marker (Hvit markør) gjør at en hvilken som helst brukervalgt farge fra ekkoloddbildet kan erstattes med hvitt med høy kontrast, for å utheve spesifikke ekko som tilsvarer fisk eller andre interessante mål.
Colour Erase (Fargesletting) gjør at en hvilken som helst valgt farge kan smeltes inn i bakgrunnen for å eliminere uønsket støy eller uviktige elementer fra skjermen.

Tastaturbetjening med menytaster for direktetilgang

S2009 betjenes med et integrert tastatur og betjeningshjul. Menytaster for direktetilgang ved siden av skjermen gir intuitiv betjening av menyalternativer på skjermen for tilgang til innstillinger og funksjoner med én knapp. Med pålitelig og langvarig betjening og tydelig, følbar tilbakemelding er de store knappene til S2009 godt egnet for bruk ved urolig sjø, ved høy hastighet og med våte hender eller hansker.

Solid design med fleksible monteringsalternativer

S2009 er utformet for å imøtekomme behovene til seriøse sportsfiskere og kommersielle fiskeoperatører og støtter enten innfelt montering i en konsoll eller et dashbord eller brakettmontering med en medfølgende festebrakett. Vanntette kontakter på baksiden betyr at S2009 er vannavstøtende i henhold til IPX7 fra alle sider ved begge monteringstypene.

Nettverkstilkobling og utvidelse

S2009 omfatter Ethernet-tilkobling for å dele ekkoloddata med andre Simrad-systemer, inkludert NSS evo2- og NSO evo2-multifunksjonsskjermer. S2009 kan også brukes som en ekkoloddskjerm for den innebygde Broadband Sounder™-modulen på NSS evo2-systemer, slik at du frigjør multifunksjonsskjermen til andre formål, som navigasjon, radar eller StructureScan® 3D-avbildning.

Andre enheter kan kobles til via S2009 NMEA 2000®- og NMEA 0183®-portene for å muliggjøre ytterligere funksjonalitet, som å markere et veipunkt på kartplotteren via ekkoloddets historikkskjerm for å gå tilbake til et lovende sted.

Kompatibel med Insight Genesis

S2009 er i stand til å registrere ekkoloddhistorikk på et SD-minnekort i full størrelse, som enkelt settes inn og fjernes via en vanntett tilgangsluke på frontvinduet. Registrerte ekkoloddlogger kan deretter lastes opp fra en PC eller Mac til den skybaserte Insight Genesis™-tjenesten, som automatisk oppretter tilpassede fiskekart til bruk på en kompatibel kartplotter.
