Produktbeskrivelse

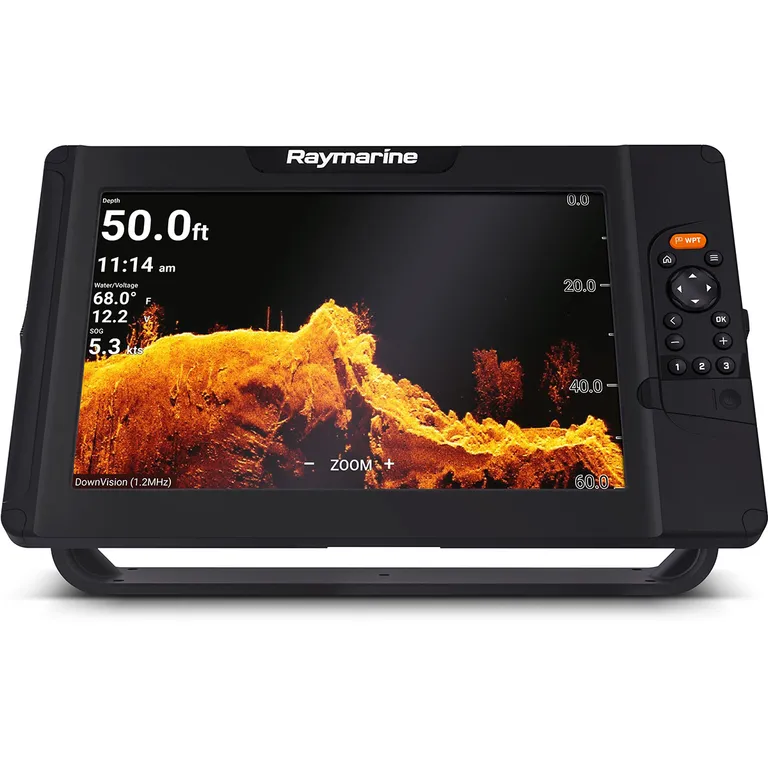

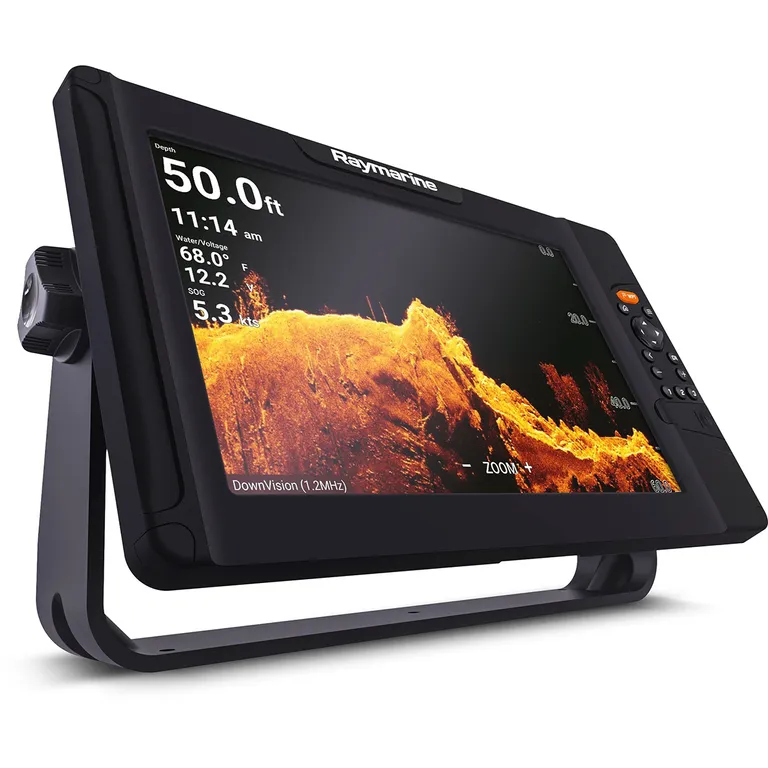

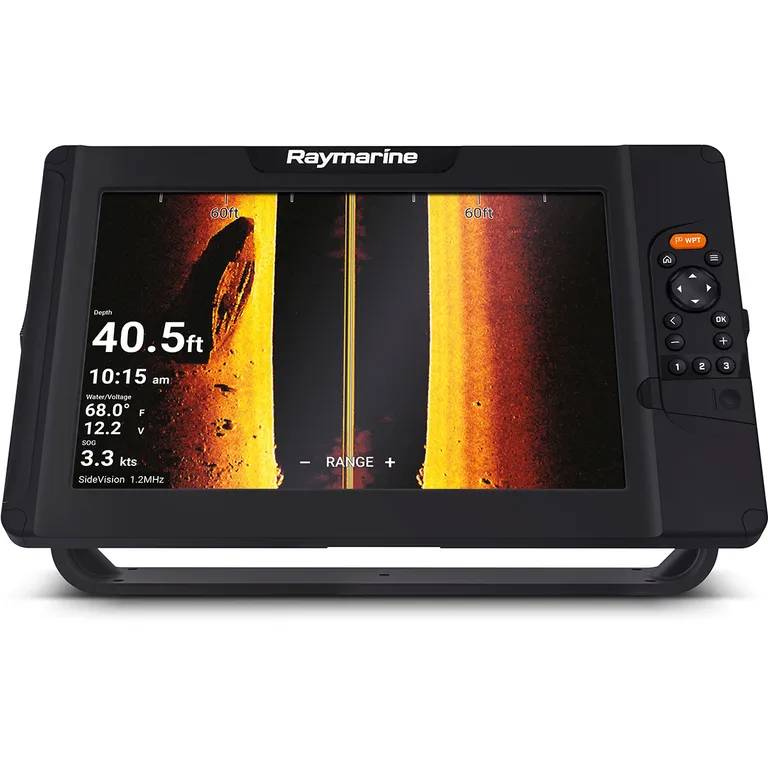

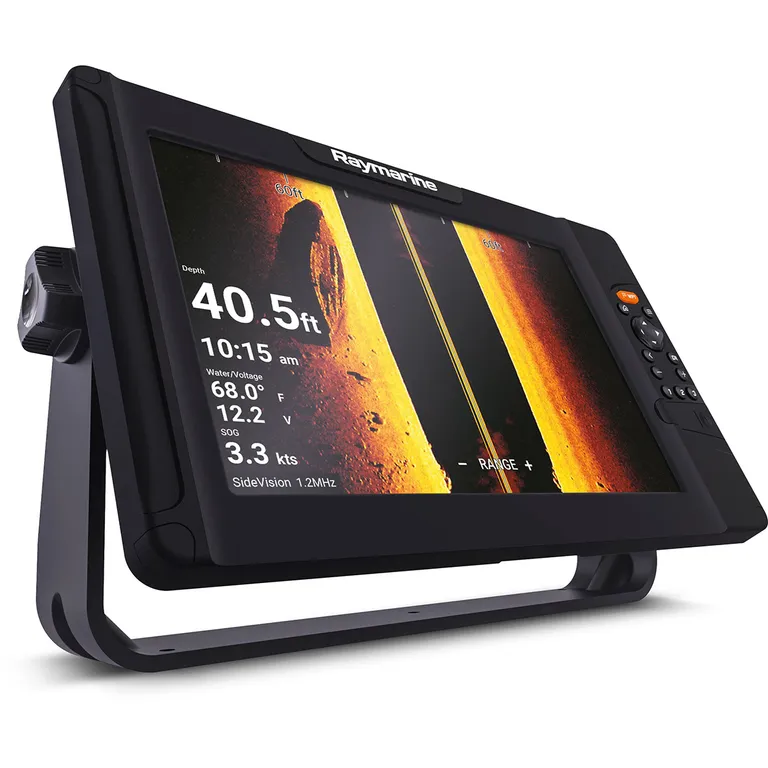

Raymarine Element 12HV er en 12" kartplotter der ekkoloddet spiller en viktig rolle, perfekt for fritidsfikseren og hobbydykkeren.

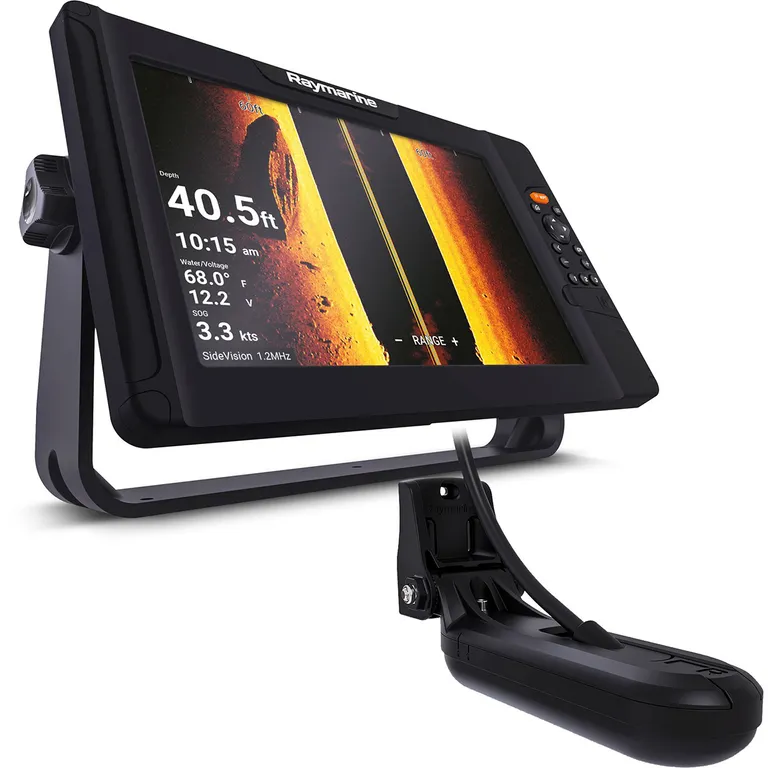

Denne pakken leveres med HV100 hekkgiver. HV står for HyperVision, som er en ekkoloddteknologi som øker oppløsningen på Raymarines DownVision, SideVision og RealVision 3D, og gir utrolig skarpe undervannsbilder.
Element 12HV har tastaturbetjening, med egne knapper for de mest sentrale oppgavene, som å sette veipunkt, zoom og scrolling, samt tre knapper som kan programmeres. Elements 12HV har to innganger på baksiden; én NMEA2000/strømkabel og en til 15 pins giverkabel.
Kart over ønsket område må bestilles i tillegg.
Nøkkelegenskaper
- Klar og tydelig 12" skjerm med god lysstyrke (1500 nits)
- Flerkanals HyperVision CHRIP 3D ekkolodd med én enkel giver
- Betjeningsknapper
- 64 bits Quad-core prosessor med det nye operativsystemet LightHouse Sport OS
- 8 GB internminne for lagring av 10000 veipunkter, 150 ruter og 15 spor (inntil 10000 punkter per spor)
- Støtter Raymarine RealBathy som lar deg lage egne dybdekart med ekkoloddet - krever ikke kart, men tom minnebrikke
- Forenklet NMEA2000-støtte
- Deling av veipunkter og ruter mellom 2 Raymarine Element-kartplottere
- AIS-data
- Motordata (inntil 2 motorer)
- Tankmåling (inntil 4 tanker)
- Kompass (EV1 heading sensor)
- Utgang for GPS data til VHF
- Autopilotstøtte (DTW, BTW og XTE-setninger) for styring fra autopilotdisplay
- Høyere oppløsning på ekkoloddbildene med HyperVision
- Støtte for radar via WiFi-tilkobling Merk at det ikke er WiFi-støtte for andre funksjoner.
Montering
- Kan monteres på brakett eller overflatemonteres.
- Merk at dybden er 65,4 mm på selve kartplotteren, men den bygger 149,4 mm med kontakter.
- Innbyggingsmålet er 46 mm på kartplotterhuset, og 130 mm med plass til kontakt/ledning.
- Med brakett måler plotteren 373,4 x 225,19 x 149,4 (BHD), inkl plass til kontakter/kabler. Foten på braketten er 55 mm dyp.
- Se i monteringsveiledningen for monteringsanvisninger, tegninger og alle dimensjoner, enten det er i brakett eller overflatemontering.
Seil- og motorbåtfunksjoner
HyperVision ekkolodd
HyperVision bruker ekstra høy frekvens (1,2 megahertz) og CHIRP-teknologi for høyere oppløsning på Raymarines tradisjonelle ekkoloddteknologier DownVision, SideVision og RealVision 3D. HyperVision-modusen gir super-høyoppløselige bilder på inntil 30 meter. Tradisjonell 350 kHz CHIRP gir høyere rekkevidde (dybde), fortsatt med god oppløsning, ned til 183 meter. Raymarine Elements avanserte CHIRP-ekkolodd kan også benytte 200kHz for rekkevidde ned til 274 meter.
Oppgitt ekkolodddybde
CHIRP-sonar = 274 m
DownVision™ Standard = 183 m | DownVision™ Hyper = 30 m
SideVision™ Standard = 91 m | SideVision™ Hyper = 30 m
RealVision™ 3D Standard = 91 m | RealVision™ 3D Hyper = 30 m/
Medfølgende HV-100 hekksvinger
Denne pakken inkluderer hekksvingeren Raymarine HV-100, som er skreddersydd for å brukes sammen med HyperVision-ekkolodd. Svingeren måler også sjøtemperaturen. Passer til båter i glassfiber og metall.
Ekkolodds maksimale dybder
Ekkolodd er ofte oppgitt med en maksimal dybde fra produsenten, det er den du finner under spesifikasjoner. Denne er ofte teoretisk, eller forutsetter perfekte forhold som helt rent ferskvann og hard bunn - og en svinger som minimum har de samme spesifikasjonene som selve ekkoloddet eller ekkoloddmodulen. I praksis vil saltinnhold, urenheter, bunnforhold, strøm, temperaturskikt i vannet, båtens hastighet og ikke minst svingerens plassering og kvalitet spille en stor rolle. Under vanlige forhold er den maksimale måledybden vesentlig mindre, dette gjelder alle produsenter.
Som et eksempel vil vi si at en kartplotter meg oppgitt dybde på 350 m (i ferskvann) i praksis vil ha en effektiv dybde på 200-250 m i saltvann, og realistisk se fisk på 100-150 m.
En bedre, og mer kostbar, svinger vil gi et bedre resultat, både i form av bedre dybde og mindre støy.
Denne kartplotteren har Raymarines HyperVision-teknologi som gjør at man får meget skarpe videolignende ekkoloddbilder av fisk og havbunn. Vi vil si at dette har en praktisk dybde i saltvann på 10-20 m under normale til perfekte norske forhold. I ferskvann vil det være noe høyere. Her kan du se skipsvrak, hav-vegitasjon, hummerteiner og fiskestimer.
Element-serien
Element-serien fra Raymarine kommer i tre skjermstørrelser fra 7 til 12", og du kan velge om du vil ha Element S som har et enkanals CHIRP-ekkolodd, eller Element HV med HyperVision 1,2 megahertz sonarteknologi, som gir en utrolig skarp oversikte over undervannsverdenen. HyperVision øker oppløsningen på DownVision, SideVision, og RealVision 3D med presisjonsbilder og fiskeidentifisering, og lar deg se strukturer, vegetasjon og fisk med utrolig, virkelighetsnær klarhet. Element-serien har en rask og nøyaktigGPS/Glonass-mottaker med 72 kanaler, som også er klargjort for europeiske Galileo-satelitter.
Operativsystemet LightHouseSport
LightHouse Sport OS er optimalisert for fiske, og er rask og enkel å lære. Knappestyringen gjør det enkelt å markere dine favorittsteder, og lage egne batymetriske kart ved hjelp av RealBathy-funksjonen. Lighthouse Sport har ikoner for vanlige fiskemetoder, som casting, juksa-fiske, og dorging eller trolling. Basert på valgt fiskemetode vil Element-skjermen vise tilpassede forhåndskonfigurerte ekkoloddvisninger som støtter akkurat ditt fiske. Bruk mindre tid på å sette deg inn i teknikken, og mer tid på å fiske.
I esken
- Raymarine Element 12HV kartplotter
- Raymarine HV-100 hekkgiver med 6 m kabel
- Brakett for kartplotter
- Innfellingssett for kartplotter
- Soldeksel
- Strøm- og NMEA2000-kabel
- Hekkmonteringsbrakett
- Skruesett
- Dokumentasjon og brukerveiledninger
Element støtter AIS via NMEA2000. For seilfunksjoner trengs vind- og hastighetsdata i NMEA2000-format, for eksempel fra SeaTalk-SeaTalkNG converter (E22158). Element støtter også radar via WiFi, og det er enkel integrasjon mot autopiloter fra Raymarine (kan gå på waypoint og ruter - DTW, BTW og XTE-setninger) og analoge givere/sensorer via Raymarine ITC-5.
Mange av funksjonene forutsetter oppgradering til siste versjon av Raymarines LightHouse Sport operativsystem, som kan lastes ned fra Raymarines nettsider.
