Produktbeskrivelse

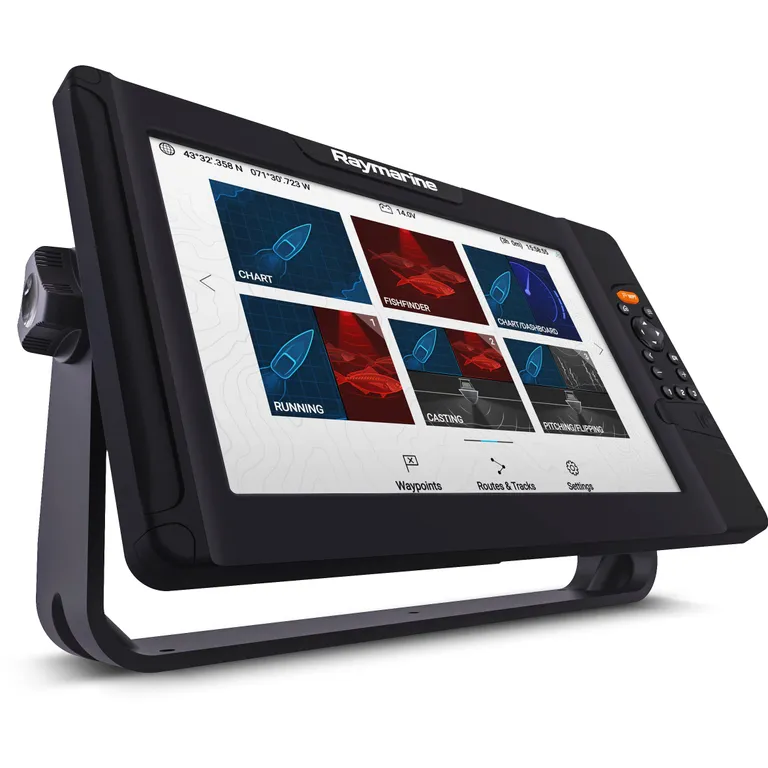

Raymarine Element 12HV er en kartplotter med ekkolodd og tilkoblinger for de vanligste og viktigste (Elementære) funksjonene for mindre og medium store båter. Nøkkelordene Raymarine selv bruker for å beskrive Element-serien er Sonar, Speed, Simplicity - rask kartplotter, med enkel betjening og ekkolodd.
Element 12HV har tastaturbetjening, med egne knapper for de mest sentrale oppgavene, som å sette veipunkt, zoom og scrolling, samt tre knapper som kan programmeres. Element 12HV har to innganger på baksiden; én NMEA2000/strømkabel og en til 15 pins giverkabel.
Ekkoloddsvinger og aktuelle kart må bestilles i tillegg.
Nøkkelegenskaper
- Klar og tydelig 12" skjerm med god lysstyrke (1500 nits)
- Flerkanals HyperVision CHRIP 3D ekkolodd med én enkel giver
- Betjeningsknapper
- 64 bits Quad-core prosessor med det nye operativsystemet LightHouse Sport OS
- 8 GB internminne for lagring av 10000 veipunkter, 150 ruter og 15 spor (inntil 10000 punkter per spor)
- Støtter Raymarine RealBathy som lar deg lage egne dybdekart med ekkoloddet - krever ikke kart, men tom minnebrikke
- Forenklet NMEA2000-støtte
- Deling av veipunkter og ruter mellom 2 Raymarine Element-kartplottere
- AIS-data
- Motordata (inntil 2 motorer)
- Tankmåling (inntil 4 tanker)
- Kompass (EV1 heading sensor)
- Utgang for GPS data til VHF
- Autopilotstøtte (DTW, BTW og XTE-setninger) for styring fra autopilotdisplay
- Høyere oppløsning på ekkoloddbildene med HyperVision
- Støtte for radar via WiFi-tilkobling
Montering
- Kan monteres på brakett eller overflatemonteres.
- Merk at dybden er 65,4 mm på selve kartplotteren, men den bygger 149,4 mm med kontakter.
- Innbyggingsmålet er 46 mm på kartplotterhuset, og 130 mm med plass til kontakt/ledning.

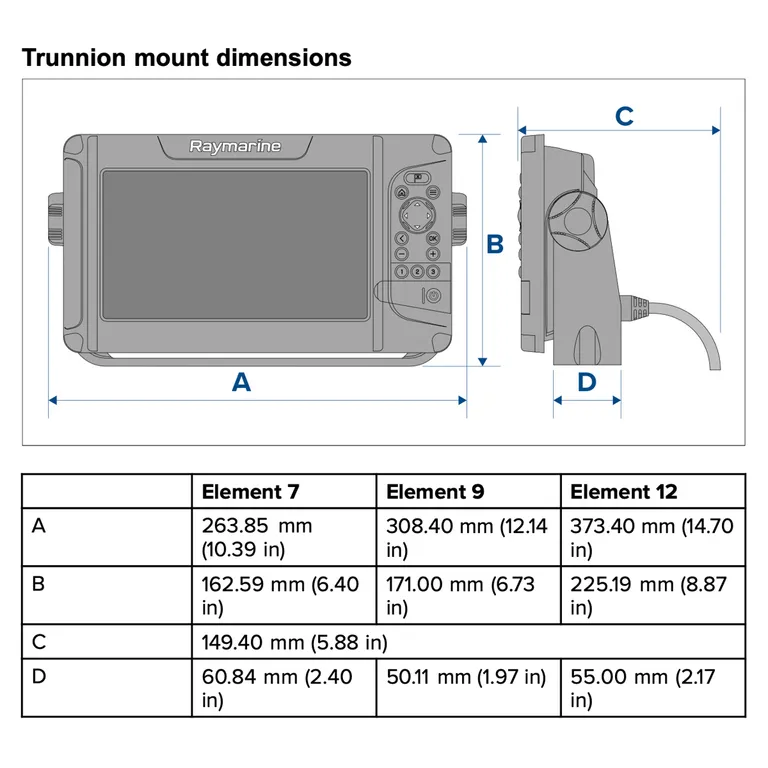

- Med brakett måler plotteren 373,4 x 225,19 x 149,4 (BHD), inkl plass til kontakter/kabler. Foten på braketten er 55 mm dyp.
- Se i monteringsveiledningen for monteringsanvisninger, tegninger og alle dimensjoner, enten det er i brakett eller overflatemontering.
Seil- og motorbåtfunksjoner
- Seilbåtprofil med visninger for relevante seilbåtdata
- Støtte for utvidede NMEA2000-setninger (vind, hastighet, etc.)
- Støtte for Airmar SmartSenson (DST8000, P79S, etc.)
- Kalibreringsfri støtte for analoge givere via ITC-5
- Multi Data Source (MDS) for dybde, hastighet, GPS og vind

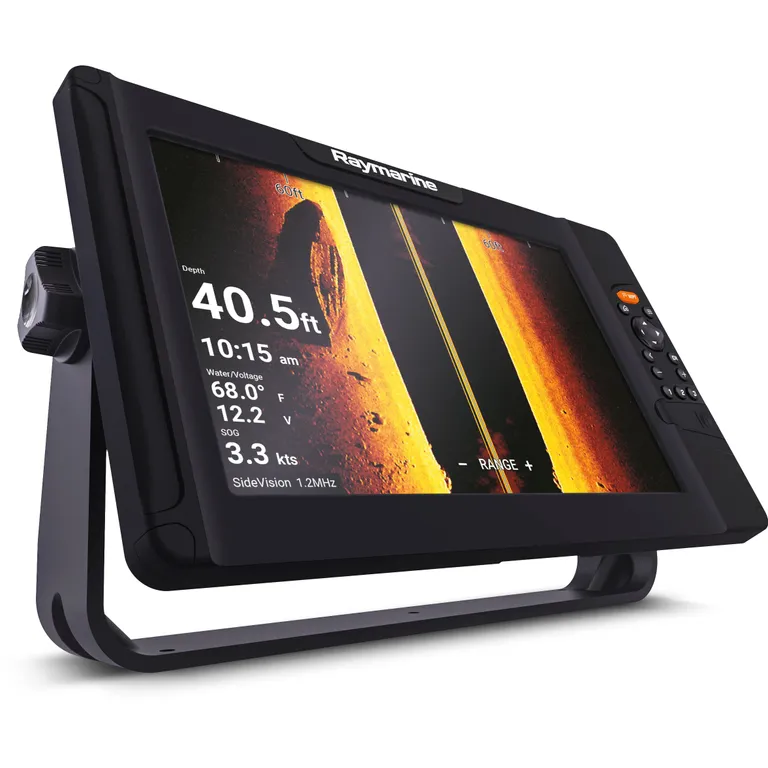

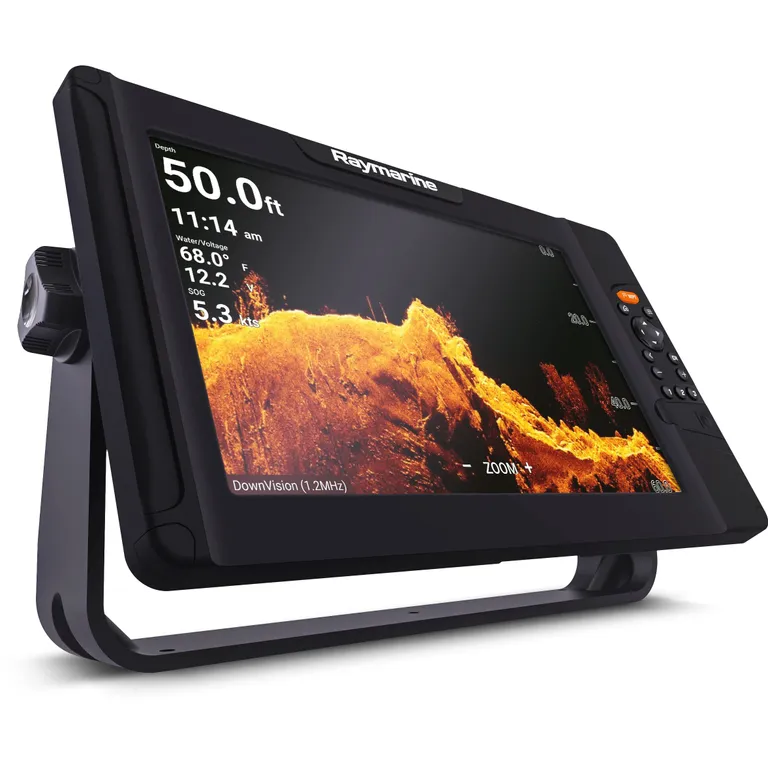

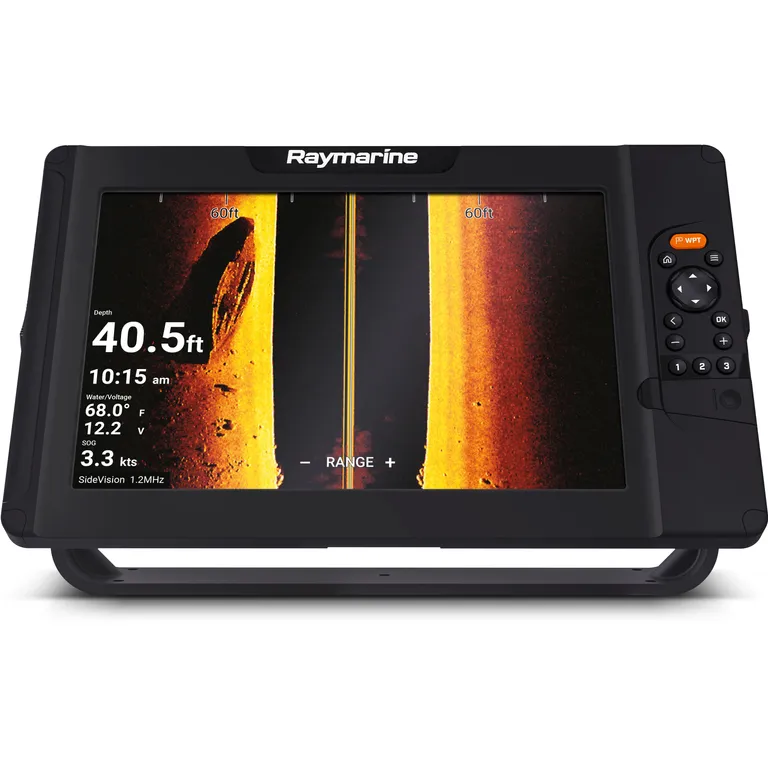

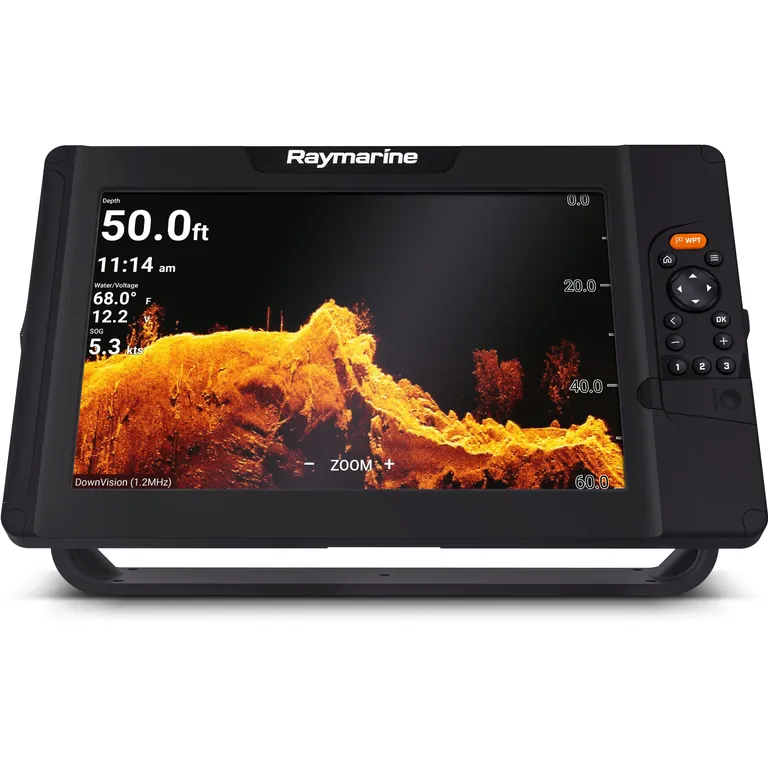

HyperVision ekkolodd
HyperVision bruker ekstra høy frekvens (1,2 megahertz) og CHIRP-teknologi for høyere oppløsning på Raymarines tradisjonelle ekkoloddteknologier DownVision, SideVision og RealVision 3D. HyperVision-modusen gir super-høyoppløselige bilder på inntil 100 fot (30 meter). Tradisjonell 350 kHz CHIRP gir høyere rekkevidde (dybde), fortsatt med god oppløsning, ned til 180 meter. Raymarine Elements avanserte CHIRP-ekkolodd kan også benytte 200kHz for rekkevidde ned til 250-300 meter.
I esken
- Raymarine Element 12HV kartplotter
- Brakett for kartplotter
- Innfellingssett for kartplotter
- Soldeksel
- Strøm- og NMEA2000-kabel
- Skruesett
- Dokumentasjon og brukerveiledninger
Fra april 2019 støtter Element AIS via NMEA2000, samt seilfunksjoner. For seilfunksjoner trengs vind- og hastighetsdata i NMEA2000-format, for eksempel fra SeaTalk-SeaTalkNG converter (E22158). Fra juni 2019 støtter Element også radar via WiFi, enkel integrasjon mot autopiloter fra Raymarine (kan gå på waypoint og ruter - DTW, BTW og XTE-setninger) og analoge givere/sensorer via Raymarine ITC-5.
Mange av funksjonene forutsetter oppgradering til siste versjon av Raymarines LightHouse Sport operativsystem, som kan lastes ned fra Raymarines nettsider.
