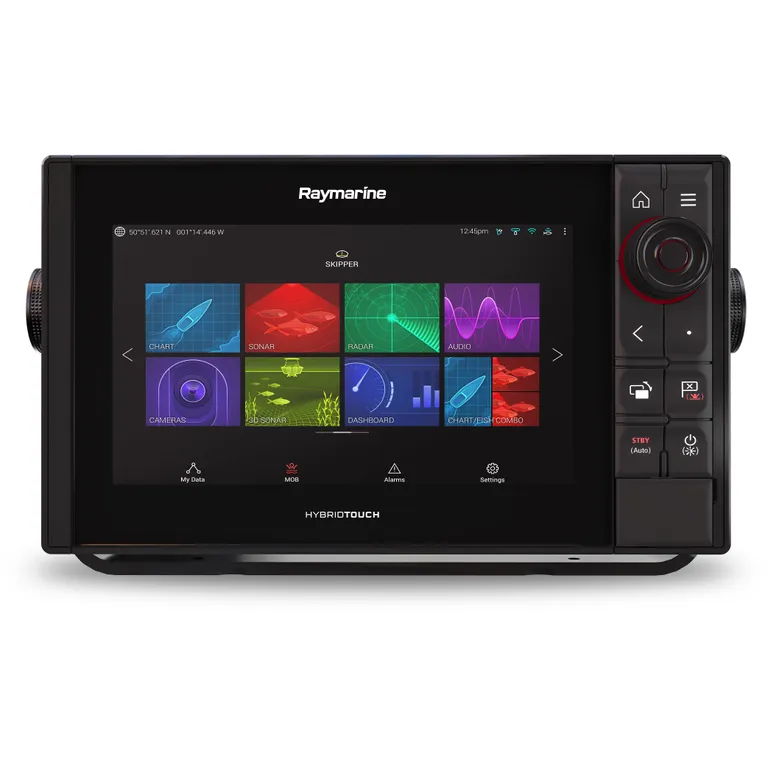

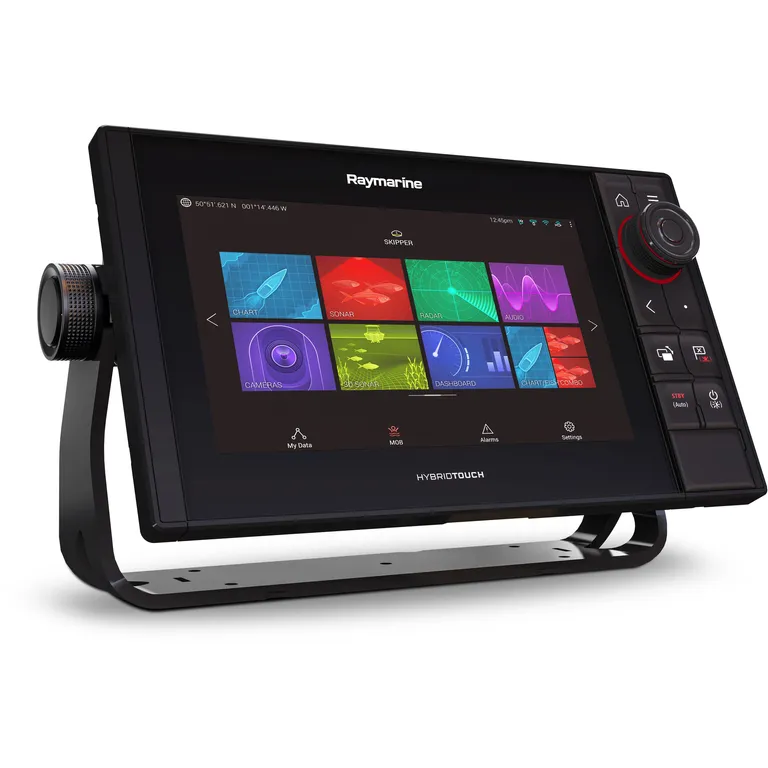

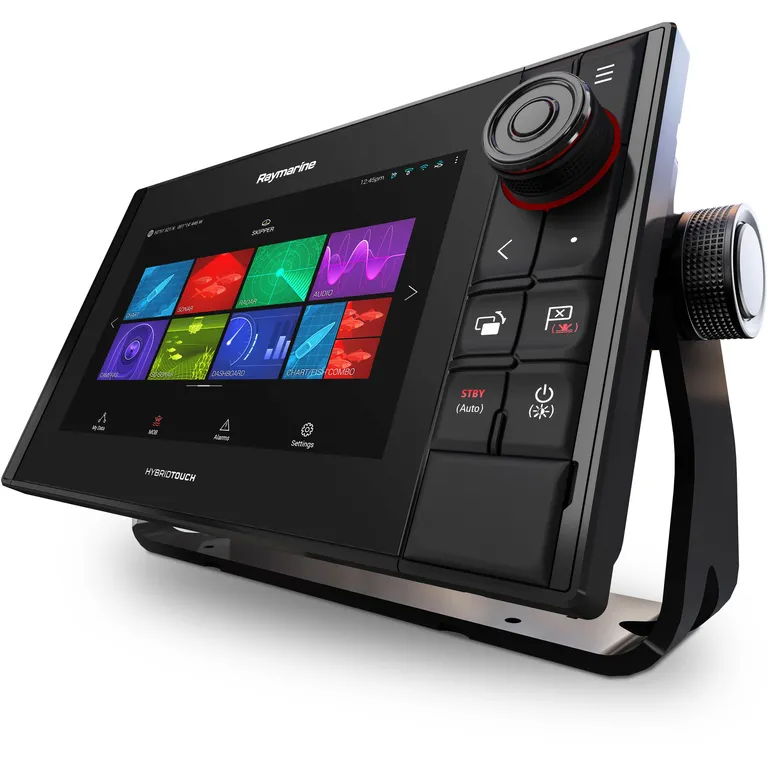

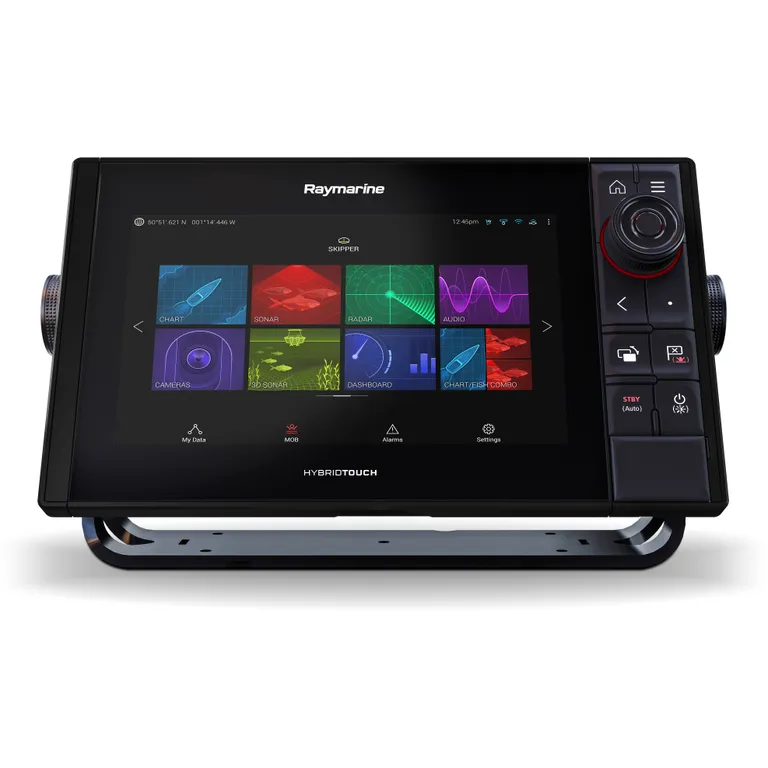

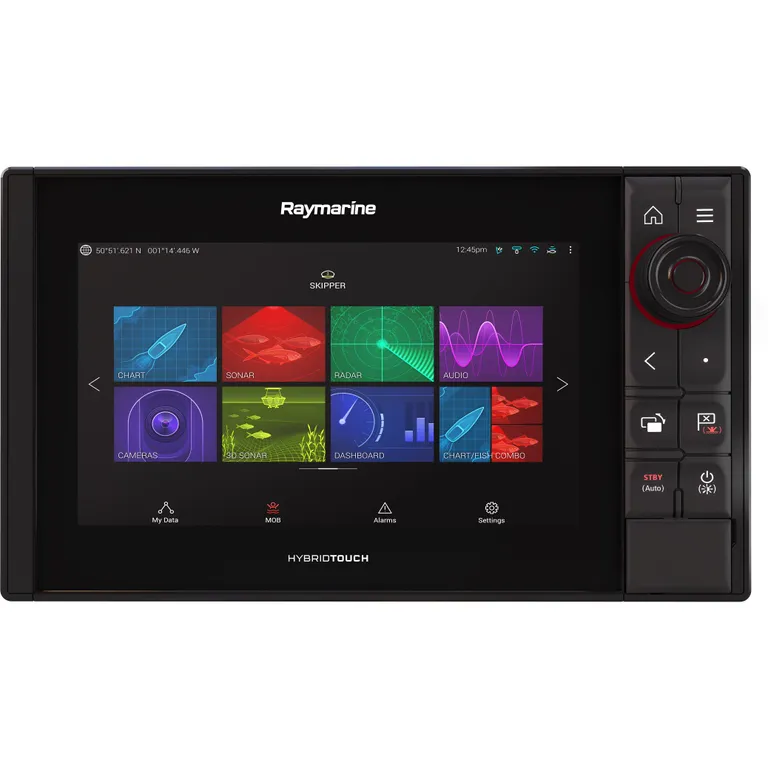

Raymarine Axiom Pro 9 RVX 9" kartplotter med ekkolodd

Operativsystemet LightHouse

LightHouse er basert på Android, som vi finner i mange smarttelefoner, og har et moderne design og menyer med en flat og enkel struktur. Systemet er fokusert på fleksibelt sideoppsett, med skalering av hvert enkelt delbilde og databokser du plasserer hvor som helst på skjermen. Skriftstørrelsen kan justeres etter behov. En datakolonne med nøkkelinformasjon på venstre side av skjermen er bare et "sveip" unna.

Kraftig alt-i-ett ekkolodd

Axiom Pro 9 RVX leveres med  en alt-i-et ekkoloddmodul med 5 kanaler for fiske ved kysten og til havs. Den støtter:

• RealVision 3D
• CHIRP DownVision
• CHIRP SideVision
• Høyfrekvent CHIRP med lavt strømforbruk
• Kraftig 1 kW CHIRP-ekkolodd (lav, middels og høy CHIRP, 50 / 80 / 100 / 160 / 200 kHz)

Oppgitte ekkolodddybder:

• CHIRP-ekkolodd = 274 m
• DownVision = 183 m
• SideVision = 91 m
• RealVision 3D = 91 m
• 1 kW = 1500 m

Realvision 3D

RealVision 3D er en ekkolodd-tekonologi med gyrostabilisering som kompenserer for båtens bevegelser, og gir et sanntid 3D ekkoloddbilde. Med Real Vision 3D kan sportsfiskeren samtidig se hva som er under, bak og på sidene av båten, i tre dimensjoner. Du kan panorere, vippe, og zoome i 3D-bildet, som viser strukturer, dekke, fisk og vegetasjon - hele undervannsverdenen. Resultatet er de mest livaktige ekkoloddbildene, og den aller beste oppsporingen av fisk.

1 kW CHIRP-ekkolodd

Kraftig 1 kW CHIRP-ekkolodd for bruk til havs. Legg til en kompatibel transduser for bruk til havs, og opplev den fantastiske oppløsningen og klarheten med tokanals CHIRP-ekkolodd. Ekte 1 kW-ekkolodd. Ikke noe lureri eller spill – dette et ekte 1 kW-ekkolodd. Ingen kompromisser – god målsøking etter agn, fisk, temperaturskiller og mye annet på dybder ned til teoretiske 1500 meter.

Avanserte ekkoloddfunksjoner

• Tilbakespoling av ekkolodd – spol tilbake, pause og spill av inntil 10 minutters ekkoloddopptak for å ta en nærmere titt på fisk og strukturer, samt enkelt plotte stedsangivelser.
• TrueZoom™-forstørrelse viser ekstra måldetaljer uten tap av oppløsning.

CHIRP står til informasjon for Compressed High Intensity Radar Pulse. Der et tradisjonelt ekkolodd sender ut en enkelt frekvens om gangen, med begrenset informasjon, klarhet og oppløsning, vil et CHIRP ekkolodd kontinuerlig sende ut en mengde frekvenser, både høye og lave, og tolke de individuelt. Resultatet et mye klarere, skarpere og detaljert bilde, både av fisk og strukturer under vann.

Ekkolodds maksimale dybder

Ekkolodd er ofte oppgitt med en maksimal dybde fra produsenten, det er den du finner under spesifikasjoner. Denne er ofte teoretisk, eller forutsetter perfekte forhold som helt rent ferskvann og hard bunn - og en svinger som minimum har de samme spesifikasjonene som selve ekkoloddet eller ekkoloddmodulen. I praksis vil saltinnhold, urenheter, bunnforhold, strøm, båtens hastighet og ikke minst svingerens plassering og kvalitet spille en stor rolle. I praksis er den maksimale måledybden vesentlig mindre, dette gjelder alle produsenter.

Som et eksempel vil si at en kartplotter meg oppgitt dybde på 350 m (i ferskvann) i praksis vil ha en effektiv dybde på 200-250 m i saltvann, og realistisk se fisk på 100-150 m.

En bedre, og mer kostbar, svinger vil gi et bedre resultat enn en rimeligere variant, både i form av bedre dybde og mindre støy.

Denne kartplotteren har en teknologi som gjør at man får videolignende ekkoloddbilder av fisk og havbunn. Da vil vi si at de har en praktisk dybde i saltvann på 20-80 m under normale til perfekte norske forhold. I ferskvann vil det være noe høyere. Her kan du se skipsvrak, hav-vegitasjon, hummerteiner og fiskestimer.

Kartplottere med med en utgangseffekt på 1 kW vil gi de desidert beste ekkoloddbildene hvis svingeren også er 1 kW. Det er også mulig å bruke en mindre kraftig, og rimeligere svinger, f.eks. 5-600 W, men det vil ikke måle like dypt, og også gi betydelig mer støy.

Valg av svinger

Raymarine Axiom Pro 9 RVX har innbygd RealVision 3D-ekkolodd, og for å få det til å fungere trenger du en kompatibel giver, også kalt svinger. Det er flere modeller å velge mellom, tilpasset ulike behov og budsjetter.

For å få glede av den enestående RealVision 3D teknologien som gir unike 3D bilder av havbunn og i tillegg gjør det enkelt å finne fisk, trenger du en Raymarine RV-giver. Disse kommer som hekksvinger, eller gjennomgående givere i både plast og bronse, tilpasset ulike skrogvinkler og noen leveres også i par for styrbord og babord side for å unngå skygge fra V-bunn eller kjøl.

Du kan også benytte Raymarine DownVision givere (CPT) som gir deg et fotolignende bilde av verden under båten, og CHIRP konisk-stråle-givere (CPT-S) som gir et klart bilde av bunnforhold og fisk. Begge teknologiene har givere for montering på hekk eller gjennomgående. Merk at disse trenger en adapterkabel.

Noe av det unike med Raymarine Axiom Pro 9 RVX er at den også har et 1 kW CHIRP-ekkolodd, og denne trenger en separat ekkoloddgiver som også kan måle store dybder offshore. For dette trenges det  1 kW CHIRP-giver med eller uten Wide Beam, og med 11-pin kontakt. Disse er kostbare, men vil også gi det desidert beste resultatet. Det er også mulig å installere tradisjonelle 1kW givere, da vil du også trenge en overgang fra 8-pin til 11-pin.

I esken

• Raymarine Axiom Pro 9 RVX multifunksjonsskjerm
• Kabel: RayNet (hunn) til Raynet (hunn) – 2 m
• Mikro-C DeviceNet-kabel (hunn) til STNG (hunn) – 1 m
• Soldeksel
• Paneltetning
• Strøm-, video-, NMEA0183-kabel – rett, 1,5 m
• Festeskruer
• Deler til pyntekrans og Hjem / Meny-knapp
• Hurtigstartveiledning
• Garantikort
• Raymarine vindusdekal

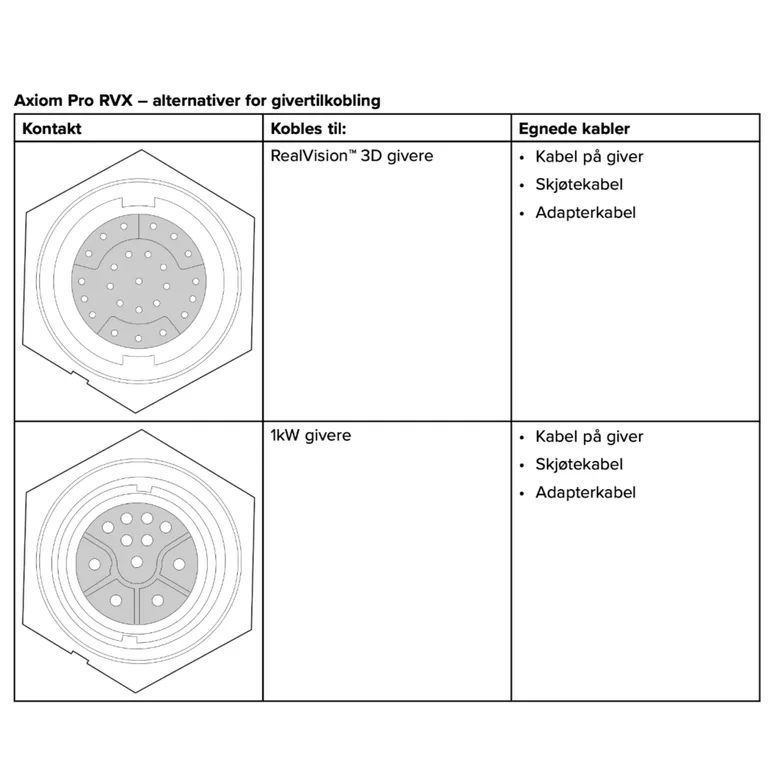

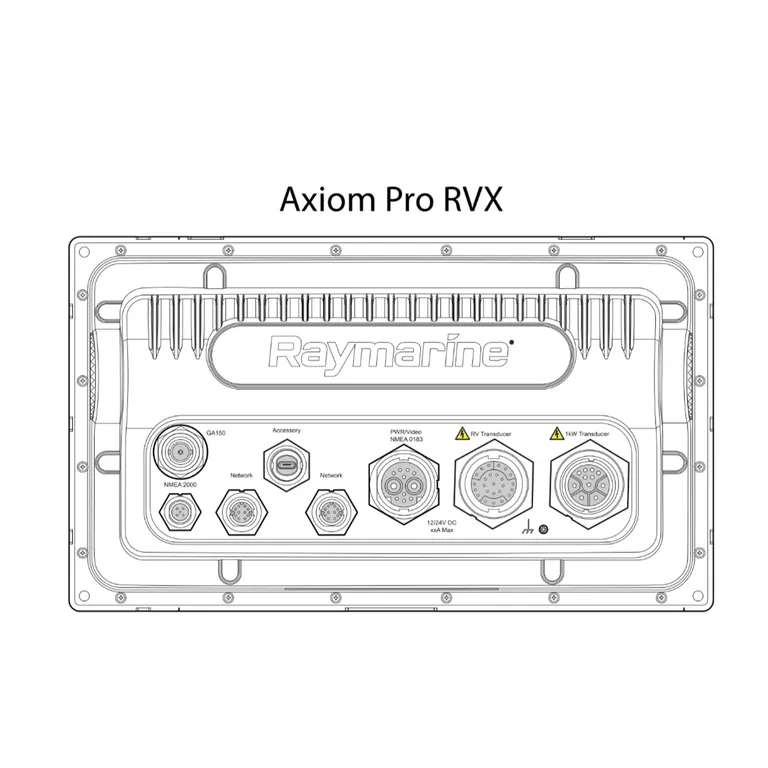

Kartplotteren har 25-pins kontakt for RealVision 3D-ekkoloddgiver og 11-pins giver for 1kW enkanals CHIRP ekkolodd - for andre givere enn dette må det benyttes overgang.
