Multisteer Hydraulisk innenbordsstyring for båter med ror. Pakke 1 er beregnet for båter opp til 24 fot, med maksimalt rormoment på 58 Kgm.

Har du i dag mekanisk styring på båten din, og opplever at du må "ratte" konstant, og ikke har muligheten til å slippe rattet noen sekunder?

Da er hydraulisk styring løsningen: Sikrere og mer presis styring, der du enkelt kan holde en stabil kurs med minimal innsats.

Multisteer-pakken har rattumpe med tilbakeslagsventil, noe sikrer at rattet holder seg fast i posisjonen når du slipper det, og i tillegg gjør det styringen kompatibel mot autopilot.

At pakken i tillegg er enkel å montere gjør valget enkelt.

Det finnes også en tilsvarende pakkeløsning for båter opp til 28 fot, se under alternativer.

Egenskaper

For båter med ror
Passer for båter opp til ca 24 fot (7,3 meter)
Maks rormoment: 59 Kgm (må ikke overskrides)
Rattomdreininger: fra borde til borde: 7,25

Spesifikasjoner

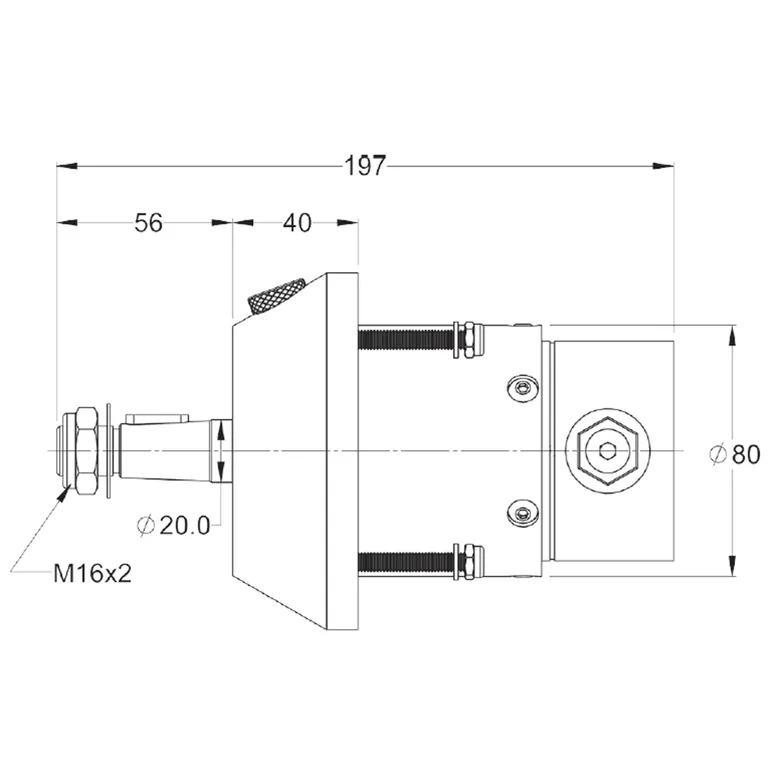

Rattpumpe:

Modell: HP-16F
Volum: 16 cm3

Sylinder:

Modell: IC-32-A
Volum: 116 cm3
Slaglengde 178 mm

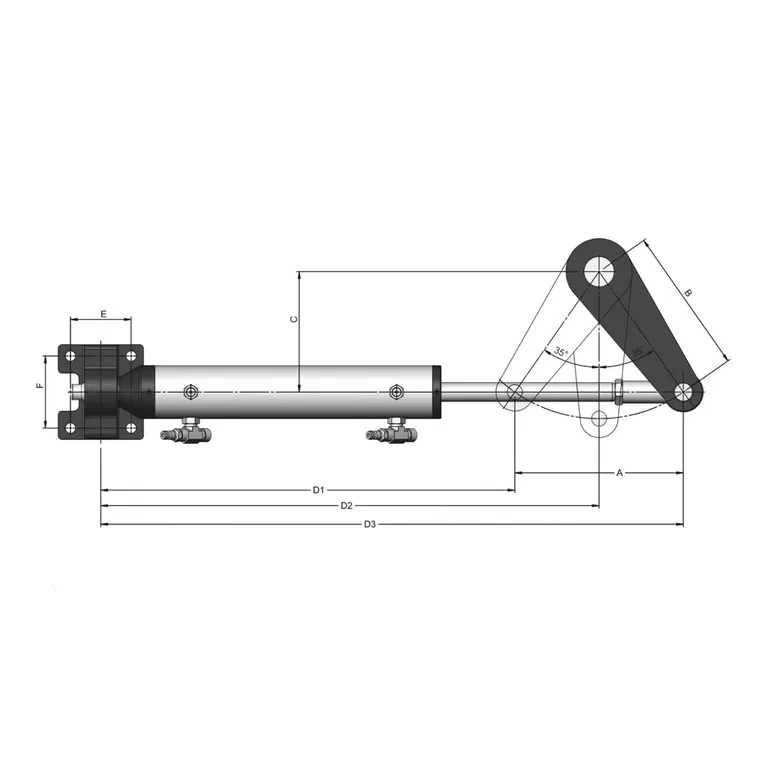

Mål i mm (se målskisse):

A: 178
B: 155
C: 127
D1: 354
D2: 443
D3: 532
E: 50
F: 70

Viktig å tenke på ved valg av hydraulisk styring

En hydraulisk styring gir båten sikrere og mer presis styring, med mer stabil kurs som et resultat. I tillegg blir båten lettere på rattet. En hydraulisk styring består av færre metalldeler sammenliknet med mekanisk styring, noe som gjør den også mindre utsatt for korrosjon og slitasje, med lengre levetid og minimalt vedlikehold som bonus

En rattpumpe med innebygd tilbakeslagsventil gjør at rattet holder seg i posisjonen du slapp det i, og ikke "jager" til en av sidene. Merk at båter med med to styreposisjon eller autopilot må ha rattpumpe med tilbakeslagsventil.

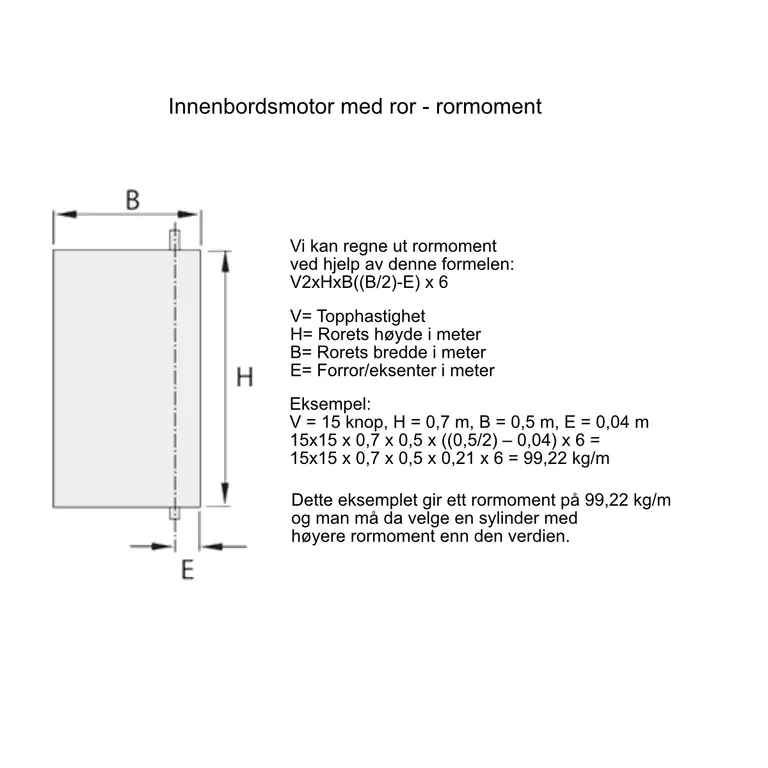

For båter med ror er det viktig å velge en styresylinder som håndterer båtens rormoment Kjenner man ikke båtens rormoment kan vi hjelpe deg med å regne det ut, da trenger vi følgende data (se bilde for hjelp til å ta målene):

V= Topphastighet
H= Rorets høyde i meter
B= Rorets bredde i meter
E= Forror/eksenter i meter

Det er også mulig å regne det ut selv med denne formelen:

V2xHxB((B/2)-E) x 6

Eksempel:

V = 15 knop, H = 0,5 m, B = 0,5 m, E = 0,04 m
15x15 x 0,5 x 0,5 x ((0,5/2) – 0,04) x 6 =0
15x15 x 0,5 x 0,5 x 0,21 x 6 = 70,88 Kg/m

Dette eksemplet gir ett rormoment på 70,88 kg/m, dvs at denne pakken er for liten, og at man heller må velge "pakke 2" for båter opp til 28 fot - og maks rormoment på 74,5 kg/m

Det er også viktig at rattpumpen er tilpasset styresylinderenes volum for å unngå at man får for mange eller for få omdreininger borde til borde (vanligvis mellom 4 og 8), men det slipper man å tenke på i denne pakkeløsningen.

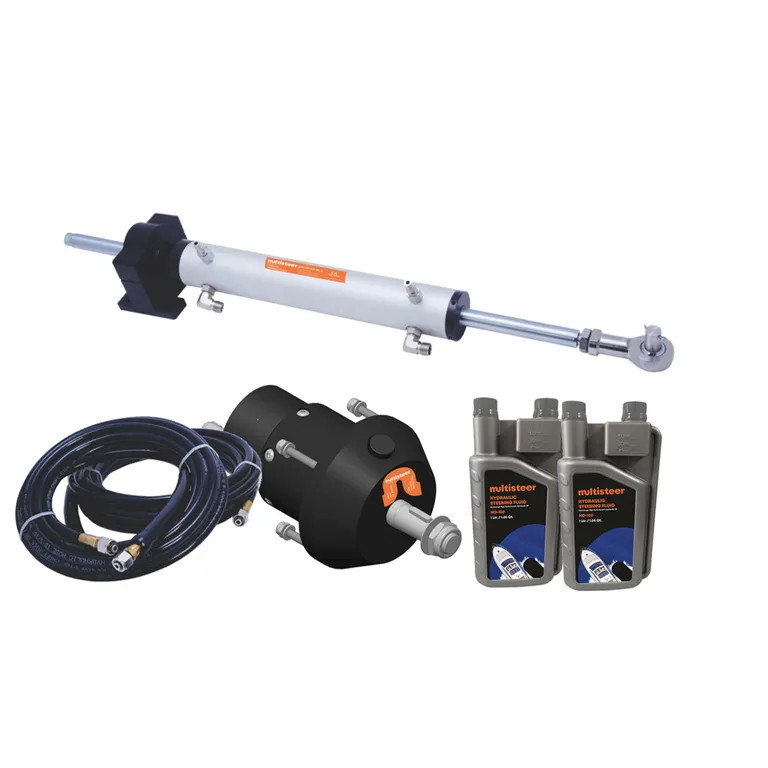

I esken

Rattpumpe
Balansert styresylinder
2 stk 5 meter hydraulikkslange med koblinger
2 liter hydraulikkolje med tilhørende pumpe

Multisteer Hydraulisk innenbordsstyring for ror-pakke 1 max 24 fot
