Produktbeskrivelse

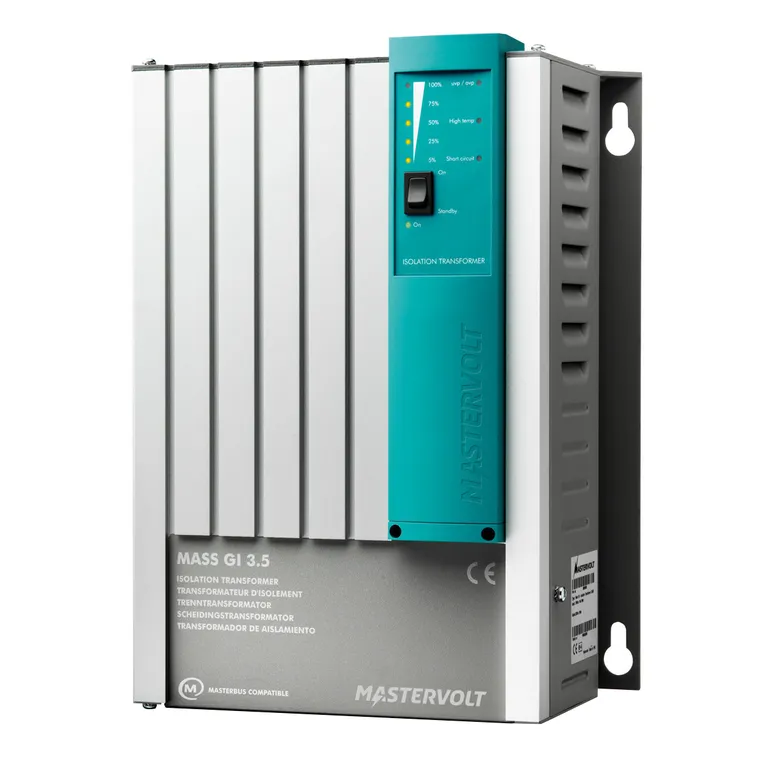

Mastervolt Mass GI 3.5 er en 16A, 3,5 kW skilletrafo. En skilletransformator, eller isolasjonstransformator, er den desidert beste forsikringen man har mot både galvanisk og elektrolytsik korrosjon på en båt med et landstrømanlegg.
En sikker forbindelse mellom fartøy og landinstallasjon er en viktig del av ditt elektriske system. En galvanisk elektrisk isolasjon mellom landstrøm og strøm om bord forhindrer elektrisk korrosjon av metalldeler samtidig som du holder deg jordet.
Hvordan fungerer en skilletrafo
En skilletrafo virker i prinsippet på samme måte som en vanlig transformator, men kjennetegnes at den spenningen den sender ut er akkurat sen samme som kommer inn. Men det er ingen metallisk forbindelse mellom strømmen som kommer inn fra landstrømanlegget, og strømmen som går ut til båtens system på en skilletransformator.
Dette gjøre ved at landstrømmen induseres, altså at det skapes en elektrtomagnetisk induksjon, over til båtens strømnett. Dette er en teknologi som stammer helt tilbake til siste halvdel av 1800-tallet, men som i dag bla. benyttes i elektrisk bil og båtmotorer, induksjonskokeplater og trådløse ladere til mobiltelefoner. I tillegg til at strømmen er "adskilt" stopper jordlederen fra lande skilletrafoen, og jording for båten kobles fra skilletrafo (på mastervolt Mass GI: "Protective earth") til båtens jordingspunkt.
Galvanisk og elektrolytisk tæring er et problem som lett blir mer alvorlig ved bruk av landstrøm. Årsaken er at den naturlige spenningen som finnes mellom to typer metaller (som forårsaker korrosjon) i enkelte tilfeller kan forsterkes veldig ved feil bruk av landstrøm, eller ved feil i selve anlegget – om bord i egen båt, i andre båter eller i havnens strømanlegg.
I tillegg til at båten din har offeranoder på rette steder, vil skilletransformatoren beskytte deg mot alle feil som du «tar om bord» via landstrømkabelen. En skilletrafo koster litt, og tar en del plass, men det blir fort vesentlig mer kostbart å få skader forårsaket av galvanisk og ikke minst elektrolytisk tæring.
Nøkkelfunksjoner
- 16A / 3,5kW
- Ultramoderne høyfrekvent elektronisk switch-teknologi (digitale brytere)
- Lett og kompakt
- Integrert mykstart-funksjon
- Kan tilkobles spenninger fra 90 til 255 V, og fra 45 til 65 Hz
- Flere skilletrafoer kan parallellkobles for høyere kapasitet
- Høyere effektivitet, begrenset varmeutvikling
Moderne transformatorteknologi: Lett, lydløs, pålitelig og enkel

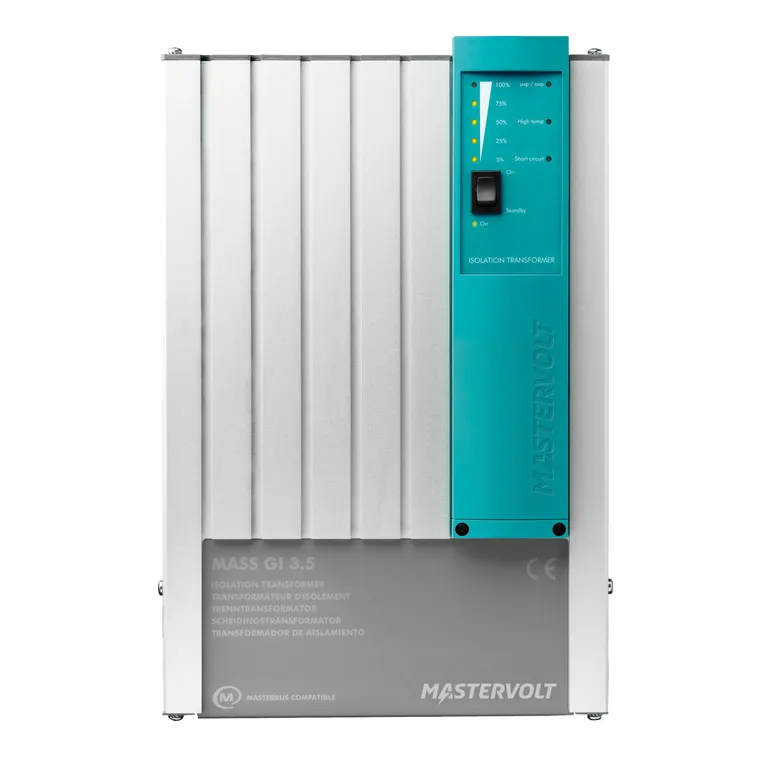

Mass GI-serien leveres med den nyeste høyfrekvente switching-teknologien, samt Soft Start for toppbelastninger når den kobles til 230V-nettet. LED-lys på kabinettet indikerer belastning, og evt. overbelastning, og den kan fjernstyres.
Moderne høyfrekvente skilletrafoer "klipper" strømmen, og det er dermed ikke behov for like strore jernkjerner og kobberviklinger som i de eldre lavfrekvente. Fordelen er lavere vekt og størrelse, og at de er lydløse.
Mass GI er inntil 75 % lettere og 60 % mindre enn såkalte lavfrekvente transformatorer.
Høyere kapasitet via parallellkobling
Parallell veksling av Mass GI-enhetene øker vekselstrøm-kapasiteten (AC). To 16 A/3,5 kW enheter sikrer 32 A/7 kW, fire enheter gir 64 A/14 kW.
Kan installeres hvor som helst
Med sitt robuste aluminiumshus kan denne isolasjonstransformatoren monteres i alle posisjoner på vegg eller gulv. Ingen gummifester er nødvendig fordi enheten ikke vibrerer eller "nynner". Mass GI har også profesjonelle tilkoblinger med strekkavlastende kabelgjennomføringer
Spesifikasjoner
- Utgangsspenning: 90-255 V
- Utgangsfrekvens: 45-65 Hz
- Inngangspenning: 90-255 V
- Inngangsfrekvens: 45-65 Hz
- Nominell inngangsstrøm: 16A
- Effektivitet: >93%
- Effekt 230 V (120 V): 3500 VA (1920 VA)
- Strømforbruk ubelastet: 22W
- Parallelkobling: Inntil 4 enheter (=14 kW)
- Teknologi: Høyfrekvens
- Jordlekkasjevern: Nei
- Temperaturområde (omgivelsestemp.): 0 °C til 40 °C
- Kjøling: Variovifte
- Beskyttelsesgrad: IP23
- MasterBus kompatibel
- Dimensjoner: 340 x 261 x 144 mm (HxBxD)
- Vekt: 6 kg
- Godkjenninger: CE, ABYC
