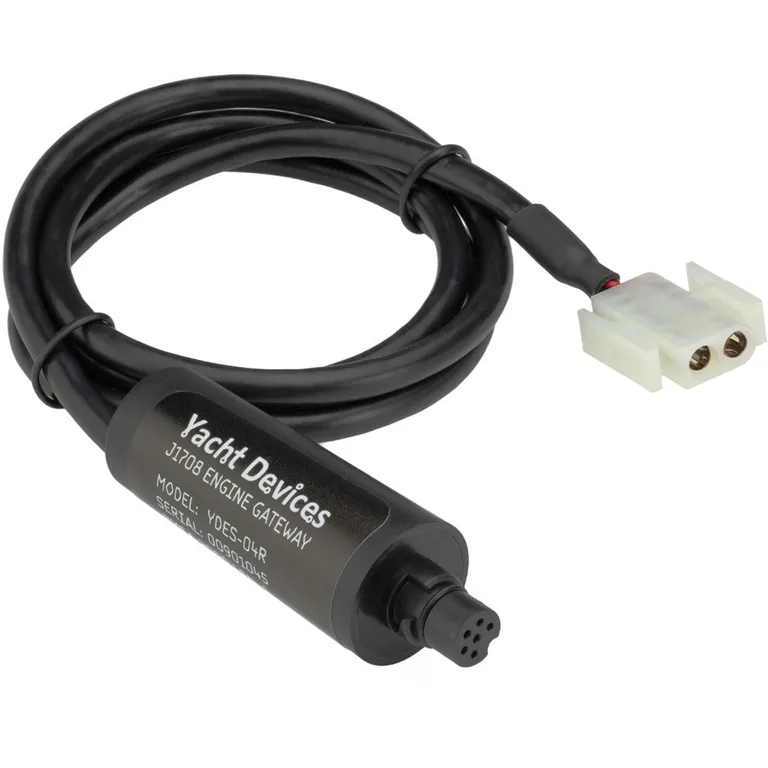

Yacht Devices YDES-04R er en motordata-gateway som konverterer og overfører data fra J1708 motordata-protokoll til NMEA2000, og lar deg vise motordata på kartplottere og andre skjermer med NMEA2000-støtte. Denne leveres med Seatalk NG kontakt

Funksjoner:

Første enheten som støtter Volvo Penta KAD-protokollen.
Enkel installsjon. Vanligvis behøves ingen ekstra kabler.
Enkel konfigurasjon med en tekstfil på ett MicroSD-kort.
Galvanisk isolering mellom J1708 og NMEA 2000.
J1708 opptak for diagnostik og konfigurering.
En motor og gir, to batterier og to tanker kan tilkobles pr. gateway.

YDES-04 støtter de to protokollene som brukes i J1708; standardprotokollen J1587 som brukes av mange motorfabrikanter samt den proprietære Volvo Penta-protokollen som brukes av motorer med EDC I, f.eks eksempel KAD 44, KAD 300, TAMD 73-75 samt EDC II (f.eks. D12C-A MP).

En J1708-interface brukes for tilkobling av givere, elektroniske diplayer, diagnostikutstyr og andre motormoduler. Denne interfacen var populær før 2005-2007, da det ble erstattet av J1939-protokollen som er et raskere CAN-protokoll.

NB! Hvis din motor støtter både J1708 og J1939 er det bedre å velge en annan gateway; YDEG-04. Den er konstruert for J1939, Volvo Penta EVC, MEFI4B, EgC, EDC III och EDC IV motorer. Det eneste untaket er Volvo Penta motorer med EDV II (f.eks. Volvo Penta DC12-A MP), der CAN-bussen brukes for å synkronisere turtall men ikke har andre data.

Egenskaper:

Kan overføre data for turtall, temperaturer, trykk, motor timer, drivstoff forbruk m.fl.
Første NMEA2000-enhet som støtter Volvo Penta KAD-protokollen
Enkel installasjon og konfigurasjon med tekstfil på MicroSD-kort
Galvanisk skille mellom J1708- og NMEA2000-nettverk

Bruksområder

Duplisere eller erstatte ødelagte instrumenter.
Overvåke motorerne fra flere steder.
I kombinasjon med en wifi-gateway kan du overvåke motorene trådløst på en PC, nettbrett eller mobil.
Logg motordata og drivstoff forbruk.
Lagre motordata på microSD brikke for service og diagnose.

Tilkobling

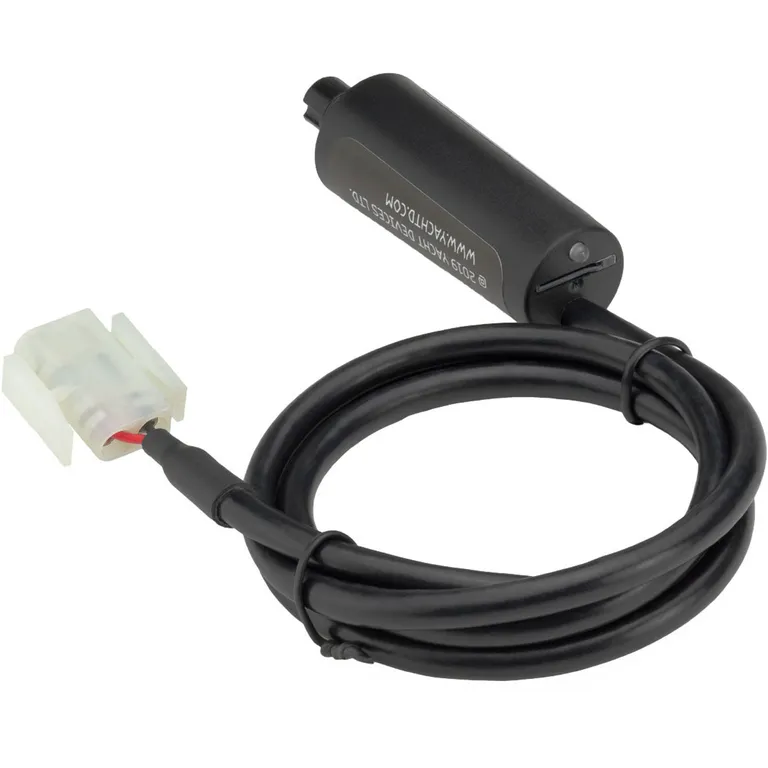

YDES-04 tilkobles enkelt til i en ledig diagnose uttak. Kontakten som sitter på, passer til Volvo Penta EDC diagnose uttak (EDC I og EDC II). For andra motorer må en bruke en kontakt som passer motoren i stedet.(følger ikke med).

Eksempel på tilkobling til en Volvo Penta D12C-A MP.

Datasett

YDES-04 overfører alle motordata som støttes i NMEA 2000, med unntak av tilt/trim på J1587-motorer, samt de viktigste datatypene på KAD-motorer. Se tabellen under. I tillegg til disse dataene, støttes inntil to drivstofftanker og to batterier. Dataene som kan overføres og vises på kartplotteren avhenger av hvilke funksjoner og givere som finnes i motoren.

N2K PGN	N2K Parameter Name	J1587	KAD
127488	Engine speed (RPM)	yes	yes
	Engine boost pressure	yes	yes
	Engine tilt/trim
127489	Engine oil pressure	yes
	Engine oil temperature	yes
	Engine coolant temp	yes	yes
	Alternator potential	yes	yes
	Fuel rate	yes	yes
	Total engine hours	yes	yes
	Engine coolant pressure	yes
	Fuel pressure	yes
	Engine discrete status (alarms)	yes
	Percent engine load	yes	(no)
	Percent engine torque	yes
127493	Transmission gear	yes	(yes)
	Transm. oil pressure	yes
	Transm. oil temperature	yes
	Transmission status (alerts)	yes
127498	Rated engine speed	yes	yes
	VIN (engine serial number)	yes	yes
	Software ID (model number)	yes	yes
127505	Fuel Type	(yes)
	Fuel Level	yes
	Tank capacity	(yes)
127508	Battery Potential	yes	yes
	Battery current	yes
	Battery case temperature

Yacht Devices YDES-04R motordata-gateway J1708 til NMEA2000 (Seatalk NG)
