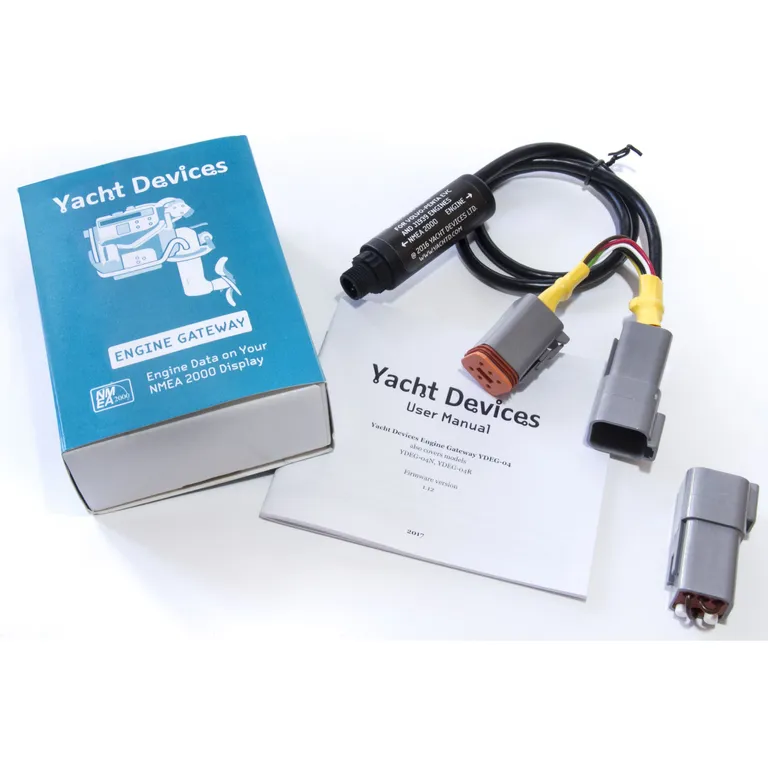

Yacht Devices YDEG-04R motordata-gateway J1939 til SeaTalkNG

Beskrivelse

YDEG-04R er en motordata-gateway for Volvo Penta, BRP Rotax, SmartCraft (Mercury, Mercruiser) og andre J1939-motorer. Med den kan man se turtall, temperaturerer, trykk, motortimer, drivstoff forbruk og mye mer på en plotter eller en annen type display i et SeaTalkNG nettverk

YDEG-04 finns i to versjoner:

• YDEG-04N med NMEA 2000-kontakt.(se under relaterte produkter)
• YDEG-04R med SeaTalkNG-kontakt.

YDEG-04R passer til motorer fra BRP Rotax, Yanmar 4JH-serien, SmartCraft (Mercury, Mercruiser), J1939 motorer (Caterpillar, etc) samt de fleste Volvo Penta motorer produsert etter 2004, men også enkelte motorer produsert før 2000.

Passende Volvo Penta-motorer:

• Alla versjoner av EVC-B, EVC-C, EVC-D, EVC-E (de flesta moderna motorer produsert etter 2006).
• D1 og D2-serien med MDI (Mechanical Diesel Interface), f.eks. D2-40F.
• EDC III og EDC IV dieselmotorer (EMS 2.0, EMS 2.2).
• EVC-A MC og EVC-A EC (EVCmc eller EVCec).
• EFI-motorer med MEFI4B ECU eller senere (bensin, 2004-2005), med eller uten EVC-system.
• Alle EGC-motorer (bensin fra 2005), med eller uten EVC-system.

NB! For J1708, J587 och Volvo Penta KAD, EDC I og EDC II motorer, brukes YDES-04 i stedet.

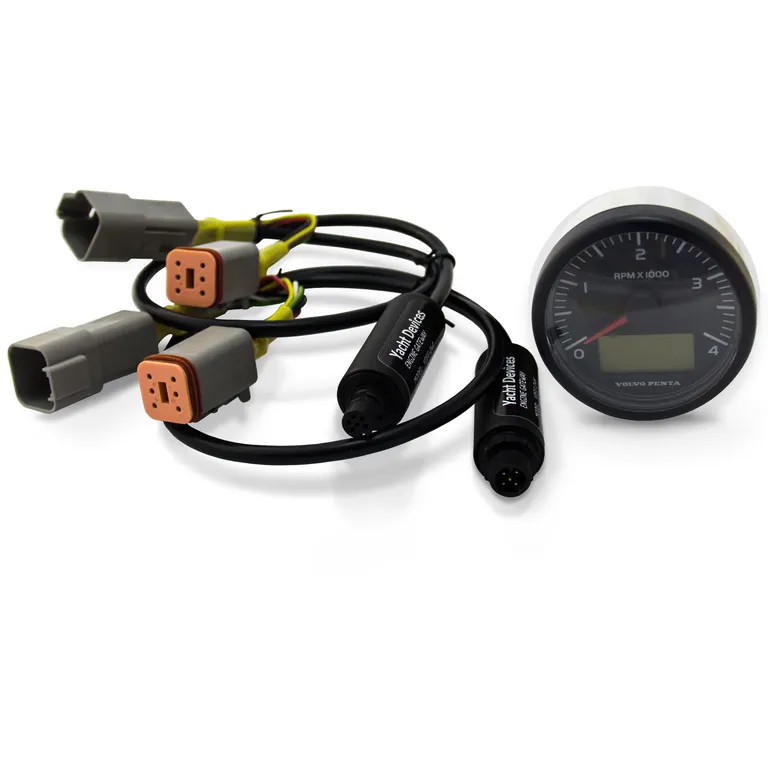

For de flesta båtar med Volvo Penta-motorer er alt du trenger å gjøre å koble enheten til et T-stykke i NMEA 2000-nettverket og koble motorkabelen til en Multilink hub eller, med den innebyggde Y-kontakten (han/hun), koble den mellom EVC turtellere.

For noen motorer trengs en adapterkabel, og det finnes flere kabler å velge mellom(se egen oversikt nedenfor)

Fabrikksinnstillingen kan brukes for de fleste båter med en eller to motorer. Om det er to eller flere motorer på samme motordatanett, så holder det med en gateway.

Bruksomeråder:

• Duplisere eller erstatte ødelagte innstrumenter.
• Overvåke motorene på flere steder.
• I kombinasjon med en wifi-gateway kan du vervåke motorene trådløst på en PC, nettbrett eller mobil.
• Logge motordata og drivstoff forbruk.
• Lagre motordata for service.

Raymarine c125 plotter med Volvo Penta D4-260A-B data.

Data som kan overføres:

Data som vises på en plotter er avhengig av hvilken motor og hvilke givere som finnes, samt plotterns programvare.

• Motor turtall
• Motorens gangtimer.
• Kjølevannstemperatur.
• Batterispenning og strøm.
• Dynamospenning og strøm.
• Motor- og gir alarmer.
• Kjølevannstrykk.
• Turbotrykk.
• Oljetrykk.
• Oljetemperatur.
• Drivstoffnivå og tankkapasitet.
• Drivstoff forbruk.
• Drivstoff trykk.
• Belastning i %.
• Vrimoment %.
• Eksostemperatur.
• Gir posisjon.
• Oljetrykk gir.
• Oljetemperatur gir.
• Multisensordata (EVC-A motorer).
• Motor trim/tilt.
• Innsugstemeperatur

Fordeler:

• Kostnadseffektiv installasjon. Som oftest behøves ingen ekstra kabler.
• Enkel konfgurasjon via en teksttfil på et MicroSD-kort.
• Galvanisk isolation mellan J1939 og NMEA 2000.
• Føler bare på J1939-nettverket.
• Kan lagre J1939-data for diagnostik og konfigurering.
• Fritt diagnostikprogram følger med for Windows, Mac OS X och Linux.
• Egen hantering av Volvo Penta D1 och D2 motorer.
• Den første enheten som støtter Volvo Penta EVC-A och EVC-MC motorer (Volcano-protokoll).
• Den første enheten som støtter BRP Rotax motorer (BRP CAN protokoll).
• Støtter SmartCraft protokollen (Mercury och Mercruiser motorer).
• Opp til 8 stk motorer og girkasser, 8 stk batterier og 10 drivstofftanker støttes med en gateway.
• Støtter tankkapasitet og 12-trinns kalibrering for alla tanker.

Tilkoblinger:

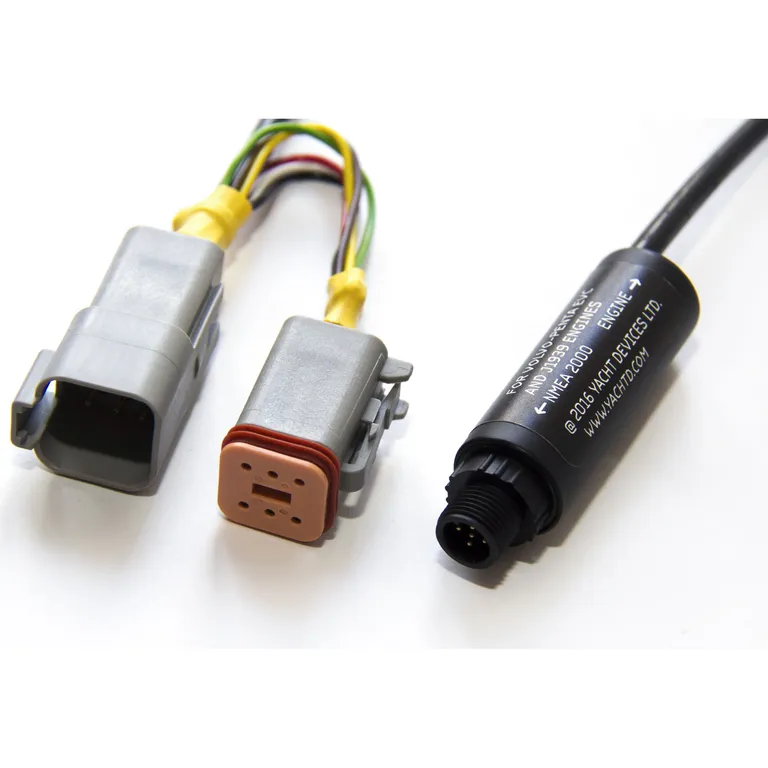

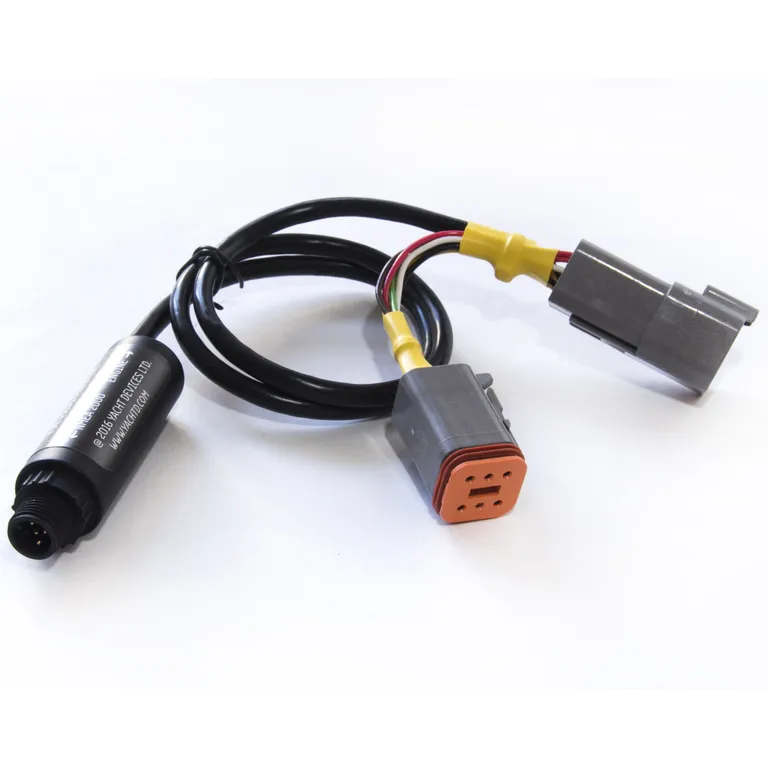

YDEG-04N har en NMEA 2000-kontakt og YDEG-04R har en SeaTalkNG-kontakt, samt 6-pins Deutsch-kontakter (han/hun).

Det finnes en rekke adaptere som tilbehør

• EVC/Vodia 8-pin adaptor cable.
• EVC-A multisensor adaptor cable.
• EVC-A MC 12-pin C5:ENGINE cable.
• EVC-A EC 12-pin X5:MULTILINK cable.
• BRP CAN (Bombardier Rotax) cable.
• EFI 10-pin adaptor cable.
• Caterpillar Display 12-pin cable.
• SmartCraft 10-pin adaptor cable.
• Yanmar 4JH adaptor cable.

For de flesta båter med Volvo Penta-motorer er det eneste du behøver å gjøre er å koble enheten til et t-stykke i SeaTalkNG-nettverket og koble motorkabelen til en Multilink hub eller, med den inbyggde Y-kontakten (han/hun), koble den mellom EVC turtellere.

OBS! YDEG-04 må ha riktig konfigurasjon for å fungere. En konfigurasjonsfil, YDEG.CFG, kopieres til ett microSD-kort (følger ikke med), plaseres i YDEG-04 og kopieres  da inn. Teksten i filen styrer vilken motortype, antall motorer, tankar mm som YDEG-04 ska overvåke og overføres till NMEA 2000. Les i bruksanvisningen hvordan dette gjøres.

Ved bruk på dobbel installasjon på Volvo penta.

Hvis man "Sync kabel" montert mellom X5 Multilink og inn på HCU på styrbord og babord motor skal det holde men 1stk enhet for å få motordata fra begge motorer
