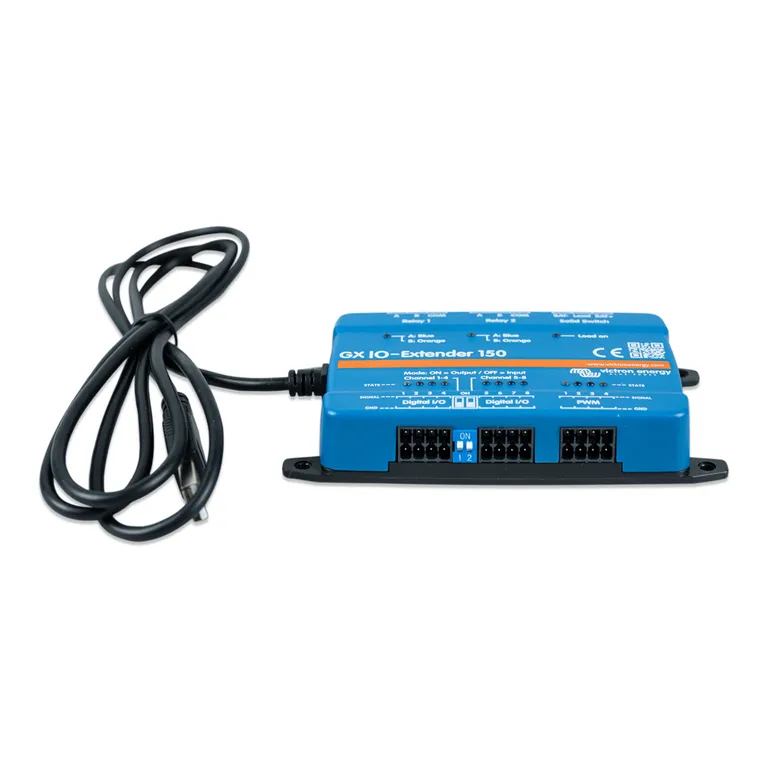

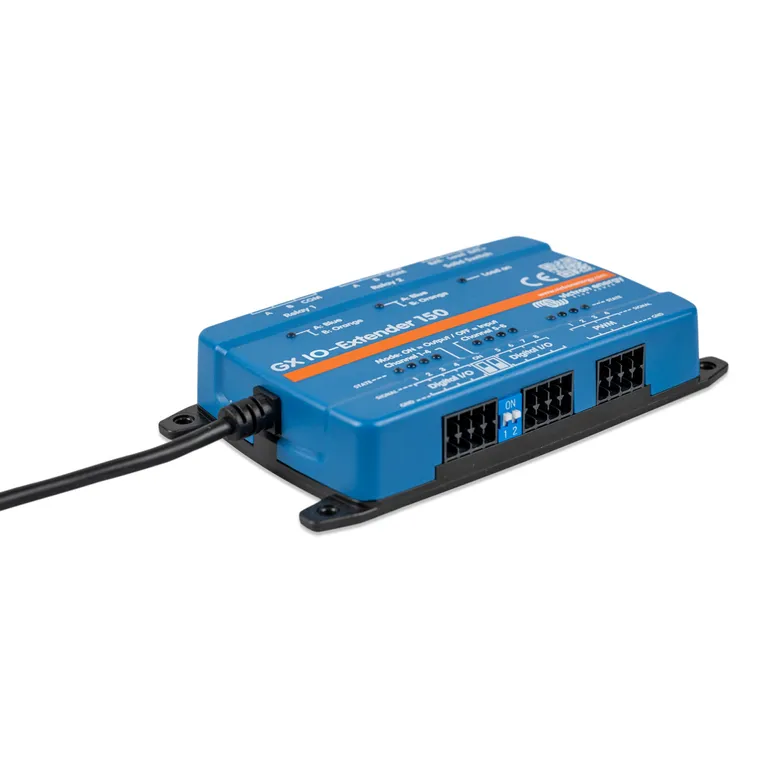

Victron GX IO-Extender 150

Extenderen forbedrer input- og output-funksjonene (I/O) til en Victron GX-enhet. Den gir ekstra innganger og utganger for Victron GX-kommunikasjonssentraler (som Cerbo GX eller MultiPlus-II GX) , og muliggjør sømløs integrering med ekstra sensorer, kontroller og eksterne enheter, som pumper, ventiler, alarmer og generatorer. Dette muliggjør avanserte systemer for overvåking, kontroll og automatisering

Den kobles til via USB, som også fungerer som strømkilde, og gir en enkel og effektiv utvidelsesløsning.

Enheten kan styres ved hjelp av Node-RED på GX-enheten, samt via Switch-panelet i brukergrensesnittet.

Typiske bruksområder

Automatisering av pumper, varmere, alarmer og annet eksternt utstyr
Fjernstart og -stopp av generator i off-grid- eller backupanlegg
Sensorovervåking og logging i avanserte off-grid- eller hybridinstallasjoner
Bygging av timere, alarmtiltak eller tilpassede kontrollsekvenser via Node-RED

Typiske bruksområder for PWM-utganger

Lysstyring: Dimmefunksjon for LED-belysning
Viftestyring: Regulering av DC-vifter basert på temperatur
DC-motorstyring: Justering av hastighet eller kraft
Ventil- og magnetstyring: Pulskontroll for effektiv åpning/lukking
Lydvarsling: Kontroll av summer eller buzzere
Analog simulering: PWM kan filtreres til analogt styringssignal

Utvidet funksjonalitet: Generatorstyring

GX IO-Extender 150 er ideell for styring av generatorer i systemer hvor GX-enheten mangler innebygd reléutgang. Enheten gir fleksible utganger som kan konfigureres til å aktivere start/stopp av generator automatisk basert på batteritilstand, last eller andre parametere.

Spesifikasjoner

Kommunikasjon: USB-tilkobling til GX-enhet, strømforsynes via USB
Strømforbruk: Under 100 mW i hvile, maks 1 W (<200 mA @ 5 V)

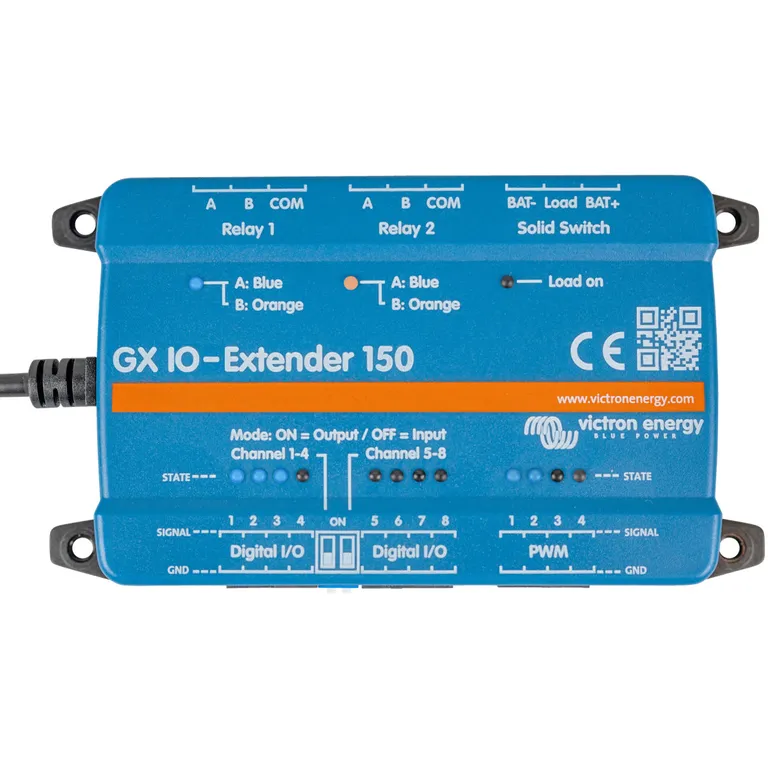

Digitale I/O-kanaler: 8 isolerte digitale kanaler (3,8–5,5 V), konfigurerbare som inngang eller utgang
PWM-utganger: 4 kanaler, 5 V, 8-bit oppløsning @ 1,5625 kHz
Reléer: 2 bi-stabile (latching), potensialfrie

-DC: 3 A @ 30 V / 1 A @ 60 V / 0,3 A @ 220 V (maks 90 W)

-AC: 2 A @ 60 V / 1 A @ 125 V / 0,5 A @ 250 V (maks 125 VA)

Solid-state-relé (SSR): For høyhastighets DC-omkobling opptil 70 V DC, 4 A

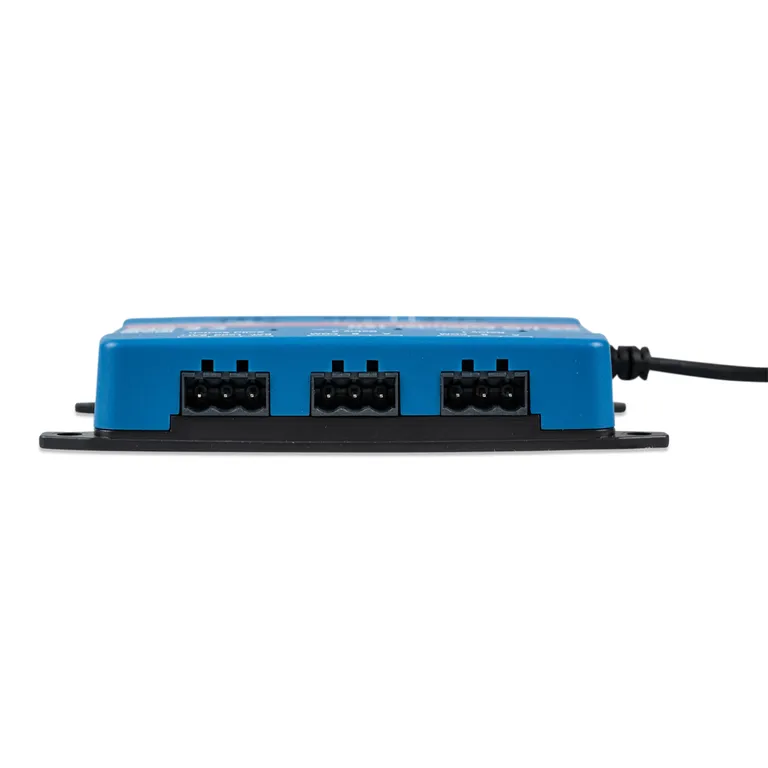

Tilkobling: Fjærklemmeterminaler, LED-indikering på hver I/O-kanal
Montering: Veggmontering eller DIN-skinne (DIN-adapter er tilleggsutstyr)
Temperaturområde: –20 °C til +50 °C
Konfigurasjon: Node-RED-støtte i Venus OS 3.60 og nyere; kan styres via GX-grensesnittet
Dimensjoner: 123x67x23 mm
Vekt: 170 g
