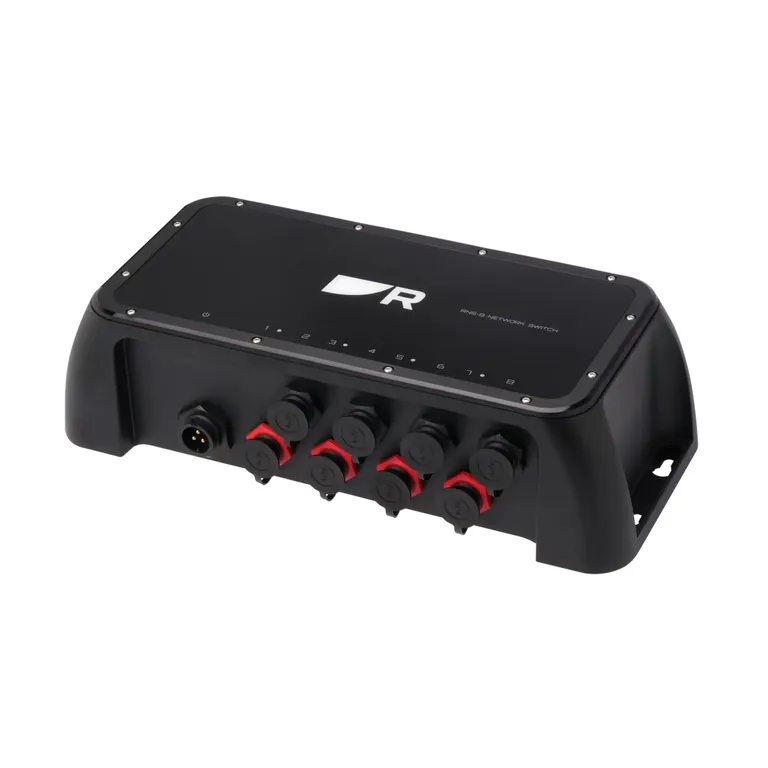

Raymarine RNS-8

Gigabit RayNet-nettverkssvitsj med 8 porter og 4 PoE-porter (Power-Over-Ethernet).

Utvid Raymarine-nettverket ditt

RNS-8 nettverk switch er en høykvalitets nettverkswitch for integrerte Raymarine kartplotter-systemer. Bruk RNS-8 til å integrere Axiom-skjermer med radarer, ekkolodd-moduler og FLIR termiske kameraer.

RNS-8 har fire dedikerte Power-Over-Ethernet-porter (PoE) for integrering og strømforsyning av PoE-kompatible enheter som CAM300 IP-kameraer og RMK-10 fjernkontrolltastaturer.

RNS-8 støtter også nettverkstilkobling med Raymarine YACHTSENSE digital switching system og YACHTSENSE Link marin mobilruter. Flere RNS-8 switcher kan kobles sammen for å utvidede Raymarine-nettverket. RNS-8 er enkel å installere, og krever ingen kompliserte oppsett.

Egenskaper

8 RayNet Ethernet gigabit-porter for rask og pålitelig tilkobling
4 dedikerte PoE-porter (Power-Over-Ethernet) for strømforsyning av kameraer og fjernkontroller
Robust IPX6/IPX7-konstruksjon
Vanntette RayNet-koblinger for ethernet-kabler
Designet for enkel montering om bord
LED-statuslys på strøm og nettverksporter
Enkel plug-and-play med Raymarine-enheter
Kan overvåkes og diagnostiseres via nettleser
For utvidede nettverk kan opptil 8 RNS-8 switcher kobles sammen

Spesifikasjoner

Fysiske mål

Lengde: 287,63 mm
Høyde: 125,5 mm
Dybde: 78 mm
Avstand mellom porten: 17,38 mm
Vekt: 960,5 g

Elektrisk

Nominell spenning: 12 V eller 24 V dc
Driftspenning 9 V til 31,2 V dc
PoE-driftspenning 10,8 til 31,2 V dc
Strømforbruk: 160 W (maksimum) @ 12 V dc, 150 W (maksimum) @ 24 V dc
Strøm: 13,3 A (maksimum) @ 12 V dc, 6,25 A (maksimum) @ 24 V dc
Sikring: 15 A @ 12 V dc, 8 A @ 24 V dc
Termisk bryter: 20 A @ 12 V dc, 10 A @ 24 V dc

Nettverkstilkoblinger

4 x RayNet porter (10/100/1000 Mbit/s)
4 x PoE RayNet porter (10/100/1000 Mbit/s). Hver av de 4 portene støtter PoE klassene 0 til 4, med maksimalt 30 W for hver port.

Merk:

Du kan kombinere PoE- og ikke-PoE-enheter, totalt 8 enheter (maksimalt antall PoE-enheter = 4; maksimalt antall ikke-PoE-enheter = 8).
Switchen må ha riktig tilførsel spenning for å klare å forsyne PoE enhetene.

IEEE-Standard: Samsvarer med IEEE 802.3at

Miljø

Driftstemperatur: -25 °C til +55 °C
Temperatur uten drift: -30 °C til +70 °C
Relativ fuktighet: Opptil 93 % ved 40 °C
Vanntetthet: IPx6 og IPx7

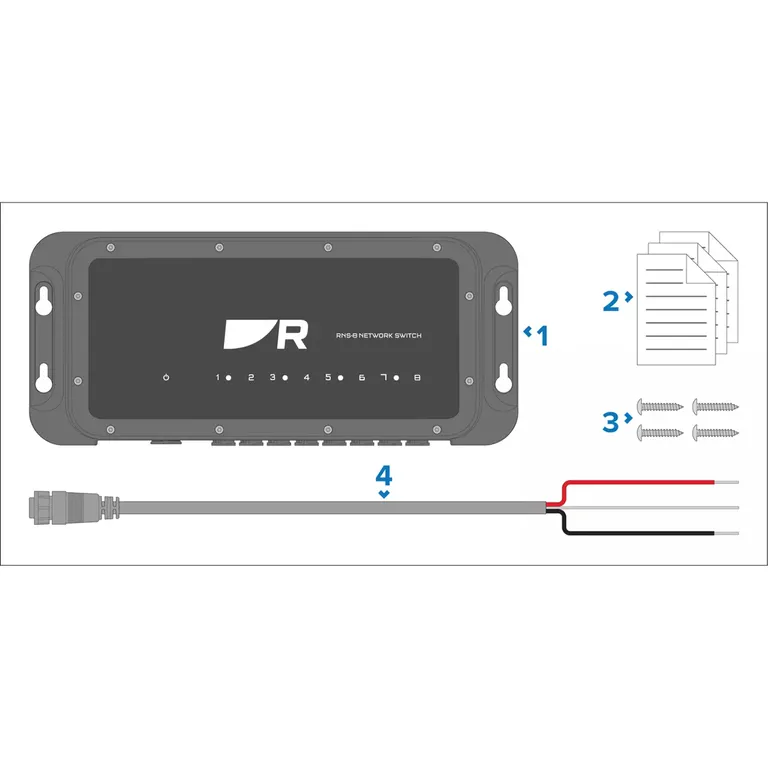

Innhold i esken

RNS-8 nettverks switch.
Dokumentasjonspakke
Festeskruer, x4 (M4, 8,94 x 25 MM).
Strømkabel, 1,5 m
