Produktbeskrivelse

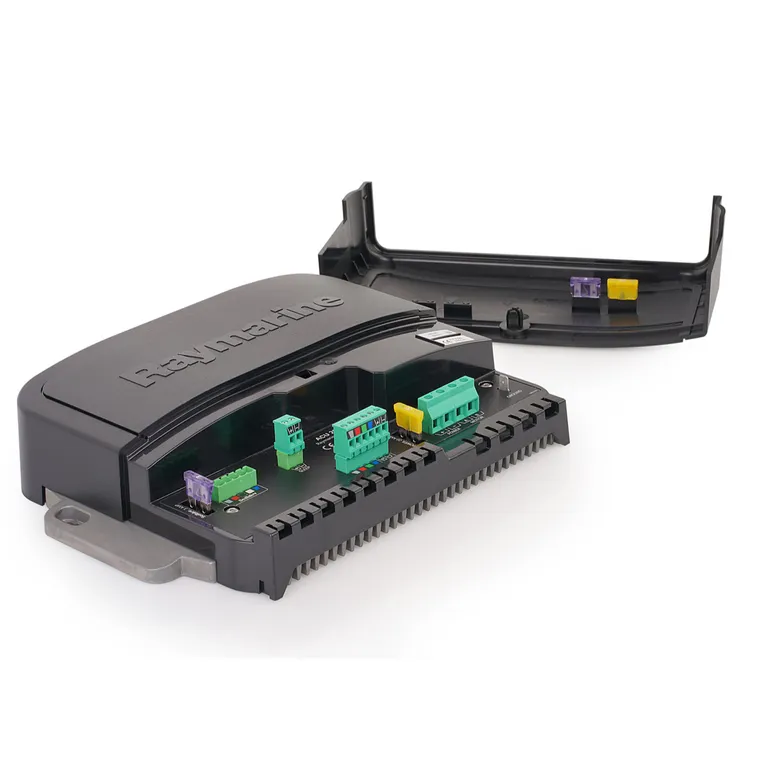

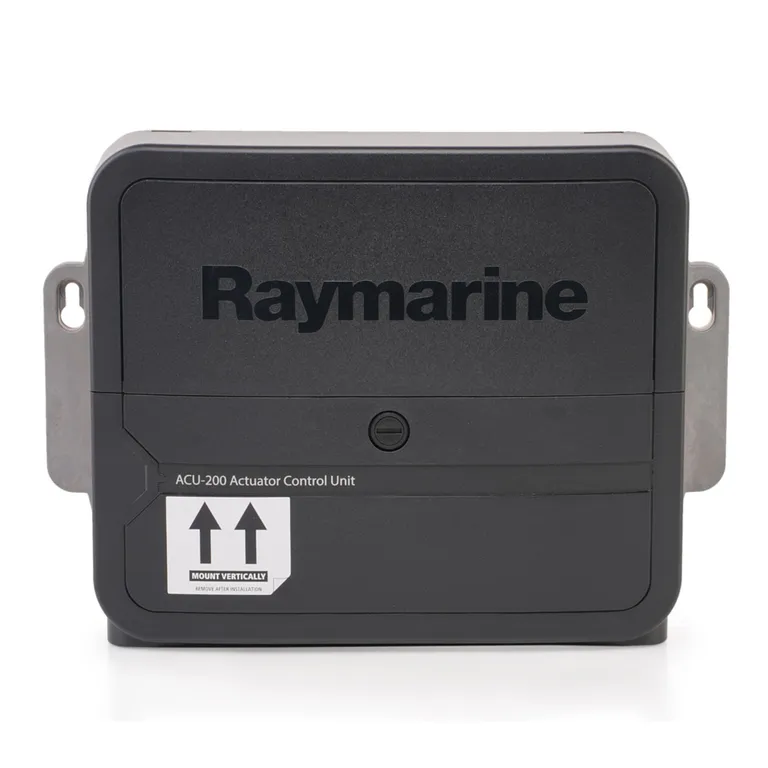

ACU-200 kurscomputer (aktuator-kontrollenhet) er en viktig komponent i Raymarines Evolution EV200-autopilotsystemer med hydrauliske drev, mekanisk lineære drev og mekaniske rotasjonsdrev av type 1.
ACU-200 inneholder hovedelektronikken for kraft- og drivenheten for direkte tilkobling til båtens styresystem og 12-volt DC strømuttak.
ACU-200 sammen med en EV-1 styrekurssensor, hydraulisk drev, mekanisk lineært drev eller mekanisk rotasjonsdrev av type 1, og et autopilot-kontrollpanel (betjeningsenhet) skaper et komplett Evolution EV200 autopilotsystem.
Spesifikasjoner
- Strømforbruk (standby)-hovedstrømforsyning: 300 mA (12/24 V)
- Utgangseffekt til SeaTalkng-buss: 3 A ved 12 V (sikringsbeskyttet ved 3 A)
- Strømforbruk (standby) – SeaTalkng-buss: 20 mA (12 V)
- Nominell spenning: 12/24V dc
- Driftspenning: 10,8 V dc til 31,2 V dc
- LEN (NMEA 2000 Load Equivalency Number): 1
- Drivenhet, utgang(clutch): Opptil 2,0 A kontinuerlig, valgbar mellom 12/24 V
- Output-effekt for drivenhet: Maksimal kontinuerlig 15 A ved matespenning
- Relativ fuktighet: Maks 93 %
- Vanntetthet: Dryppresistent
- Oppbevaringstemperatur: -30 °C til +70 °C
- Driftstemperatur: -25 °C til +55 °C
- Standarder: Europa: 2004/108/EC, Australia og New Zealand: C-Tick, Samsvarsnivå 2
- Mål (BxHxD: 285x211,5x64,5 mm
- Vekt: 2,2 kg
I esken
- ACU-enhet
- Dokumentasjon
- Skruer
- Strips
