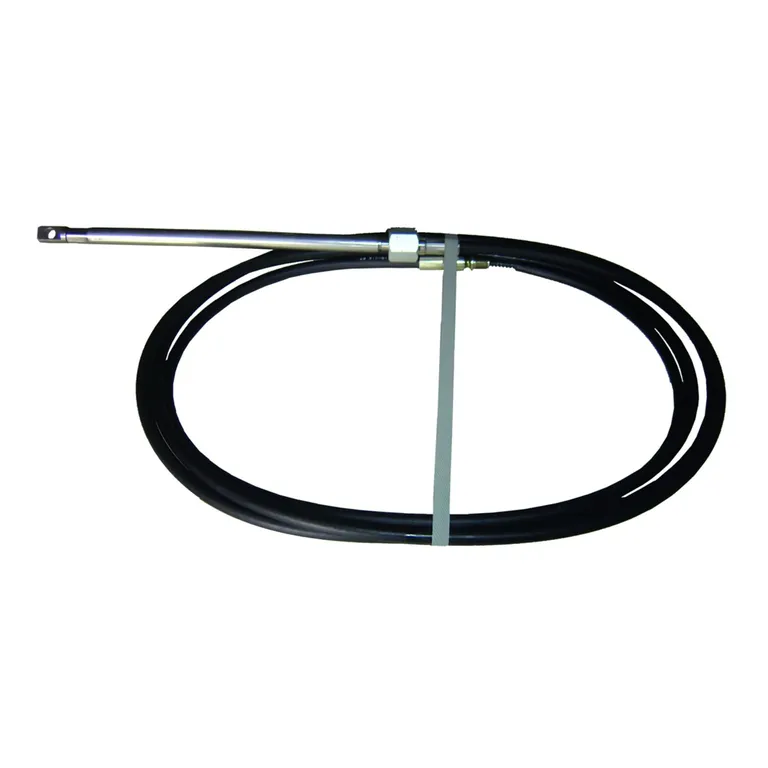

Multiflex styrekabel SC-18

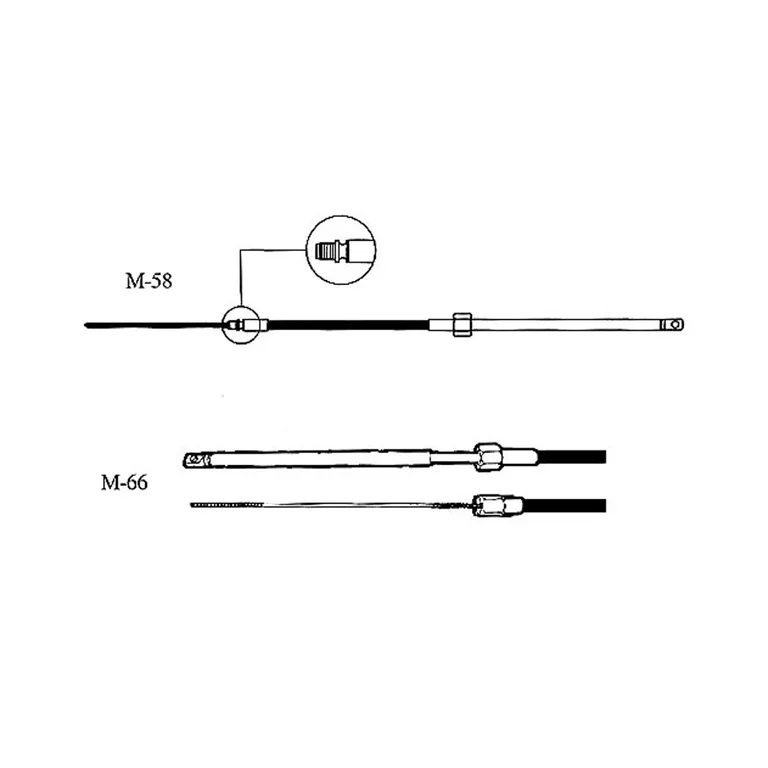

Tilsvarer Ultraflex M-58

Passer til bla. til Multiflex Lite-55 Alu styresnekke, Ultraflex T-67, Morse C-230 og C-231, og Teleflex Compact T og TX 805.

Spesifikasjoner

Ytterdiameter: 12,5mm
Diameter spiralwire: 6,2 mm
Rustfritt stål i strømpeendene
Overgår ISO 8848/9775-standarder
Anbefalt minimum bøyeradius på 8 tommer (200 mm).

For optimal ytelse, sørg for at bøyeradiusen er så stor som mulig og hold antall bøyninger til et minimum.

Hvordan måle opp for installering av ny styrekabel?

Erstatte eksisterende kabel

Mål “strømpen” og legg til 56 cm. Regn om til fot og rund oppover. 1 fot = 30,5 cm.

Ved nyinstallasjon

Når du har bestemt deg for styresystem må du måle opp for å finne lengden på styrekabelen. Dette vil variere fra båt til båt, hovedsakelig basert på båtens lengde og veien kabelen må følge.

Hvis du kommer til for måling i din båt:

Mål lengden på veien kabelen må følge fra inngangen på styresnekka til midtstilling motor. Regn om til fot og rund oppover. Ved styrerørsmontering, legg til 1 fot.

Hvis du ikke kommer til for å få målt i din båt, benyttes følgende formel:

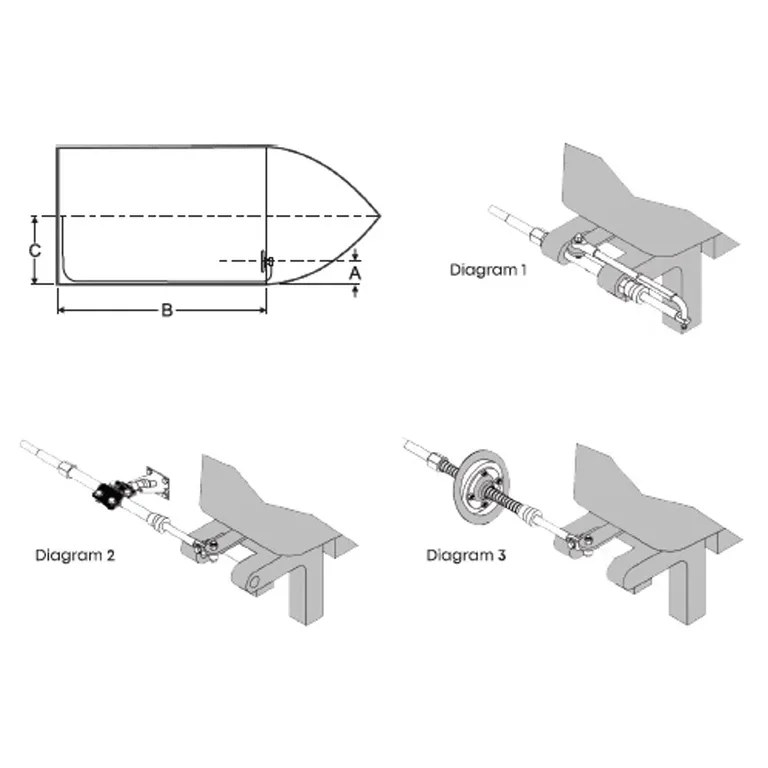

Start med å finne følgende mål i cm (se tegning blant bildene):

A: Senter ratt til båtens bredeste punkt
B: Plassering av ratt i båtens lengderettning til båtens hekk
C: Halve båtens bredde

Beregn hvor mange 90º bend kabelen får.

Hviken av disse kabelinstallasjonen er best på din båt?

Gjennom motorens styrearm/styrerør (Tilt tube) 
Akterspeilfeste (Transom support) 
Motorbrønnfeste (Splash well mounting)

Bruk deretter en av følgende metoder for å regne ut lengden på styrekabelen:

1. Installasjon gjennom motorens styrearm/styrerør

Se diagram 1 i bildene

Legg sammen målene A+B+C
Trekk fra 10 cm for hvert 90º bend på kabelen
Legg til 30,5 cm, og du har riktig kabellengde i cm.
Finn deretter lengden i fot ved å dele resultatet på 30,5, og rund opp til nærmeste hele fot.

2. Installasjon med akterspeil- eller motorbrønnfeste

Se diagram 2&3 i bildene

Legg sammen målene A+B+C
Trekk fra 10 cm for hvert 90º bend på kabelen, og du har riktig kabellengde i cm.
Finn deretter lengden i fot ved å dele resultatet på 30,5, og rund opp til nærmeste hele fot.

Praktisk informasjon

En komplett styring består av:

1 styresnekke
1 panelfeste, hvis det ikke leveres med styresnekken
1 styrekabel
 1 ratt
1 motorbrønnfeste + 1 endeledd, eller
1 akterspeilfeste + 1 endeledd, eller
 1 styrearm

Når styrekabelen går gjennom motorbraketten trenger man kun styrearm.

Se de ulike produktene under «Tilbehør».

For å kontrollere gir og gasspådrag vil du i tillegg trenge kontollboks og kontrollkabel, se under «Relaterte produkter».
