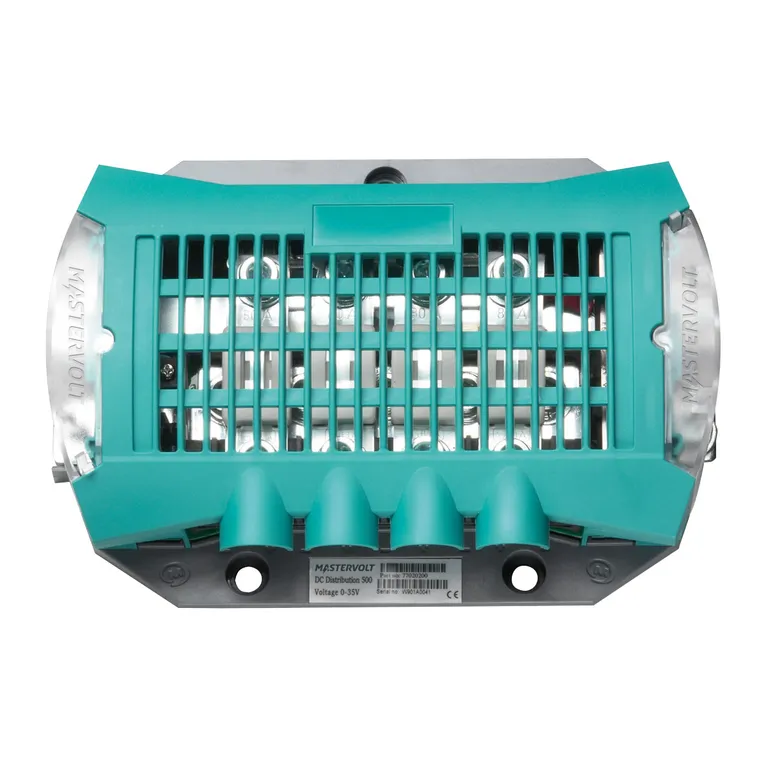

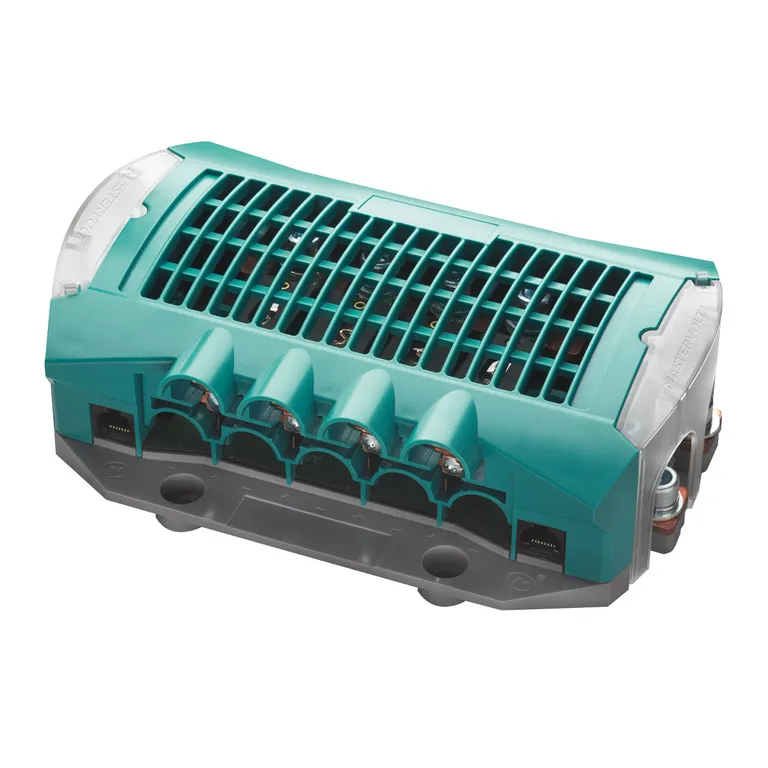

Mastervolt DC Distribution 500 er en meget kompakt og plasseringsvennlig enhet for strømdistribusjon, og inkluderer sikringer for de tilkoblede DC-enhetene.. Den kobler sammen opptil fire DC-enheter (12, 24 eller 48V), som for eksempel en batterilader, inverter, generatorer og solcellepaneler. Med den medfølgende plug & play-kabelen kan den enkelt kobles til et MasterBus-nettverk.

De interne sikringene overvåkes og deres tilstand kan sjekkes via MasterBus kommunikasjonsplattform

DC Distribution 500 tilbyr tre forskjellige menyer:

Overvåkingsmeny som viser status (OK eller Alarm i en eller flere sikringer)
Konfigurasjonsmeny for å angi DC Distribution innstillinger
Alarmmeny som viser hvilken sikring som kan være ødelagt

Har du et Mastervolt EasyView-panel er det enkelt å gi sikringene logiske navn for å sikre at du mottar forståelige feilvarsler (for eksempel sikringsfeil i batteriladeren). Merk at det er behov for en enhet som kan vise informasjonen, f.eks. MasterView eller MasterAdjust PC-software (via USB)

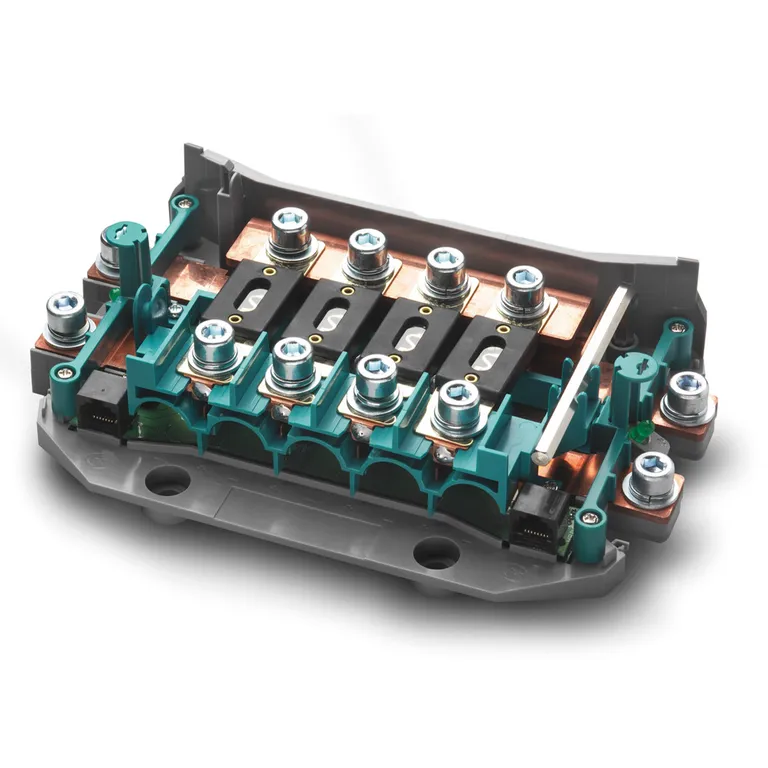

DC Distribution leveres med fire ANL-sikringer: 80, 80, 125 og 160 A, samt en reservesikring på 125 A. Maksimum sammenlagt sikringstørrelse må ikke overstige 500A, og enkeltsikringer kan ikke være større enn 300A.

Spesifikasjoner

- Batterispenning: 12V, 24V eller 48V
- Strøm: 300A kontinuerlig / 500A spissbelastning i 5 minutter
- Sikringer: 2x80A, 125A og 160A ANL
- Alarmer: Sikringsovervåking

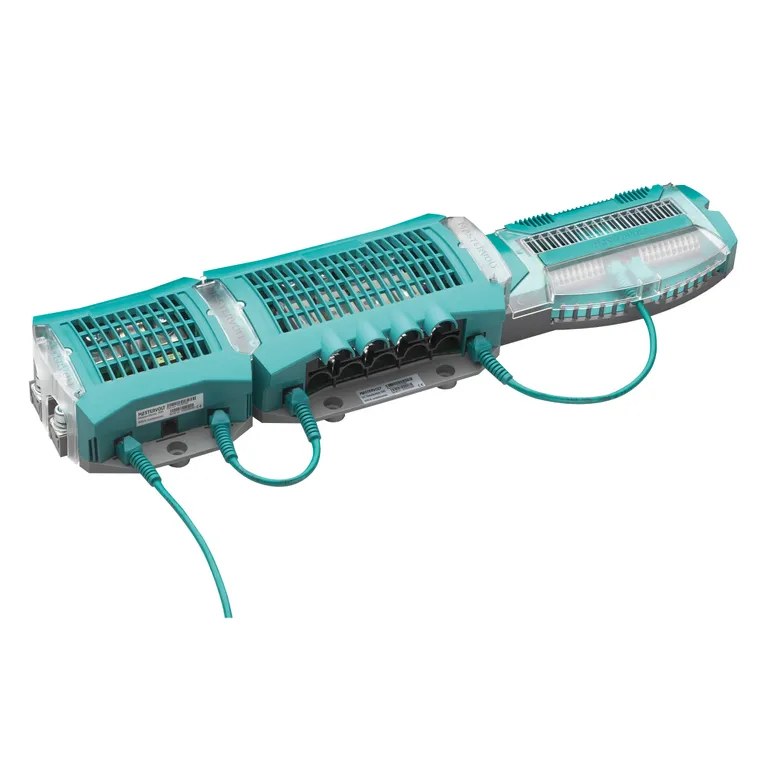

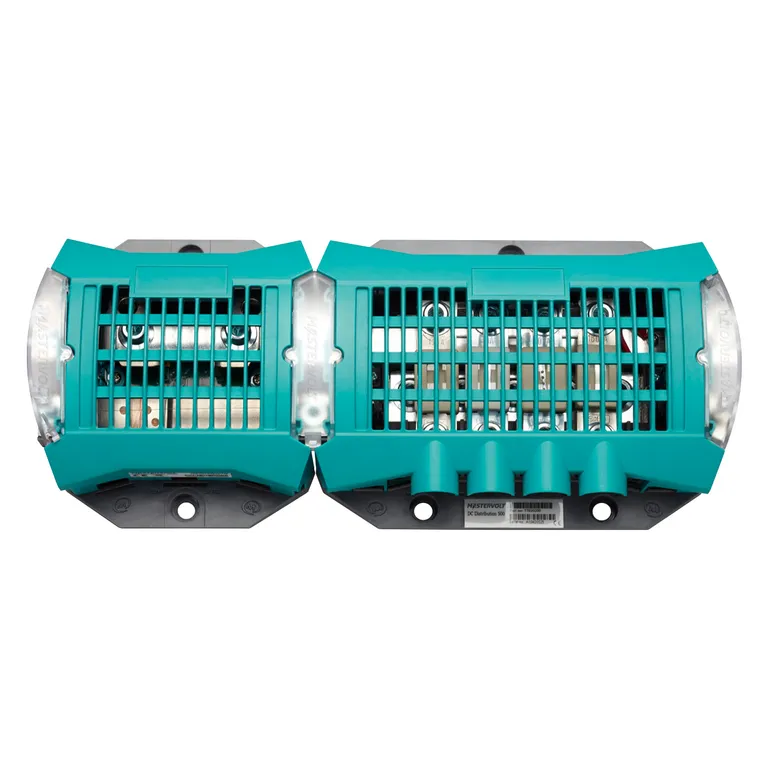

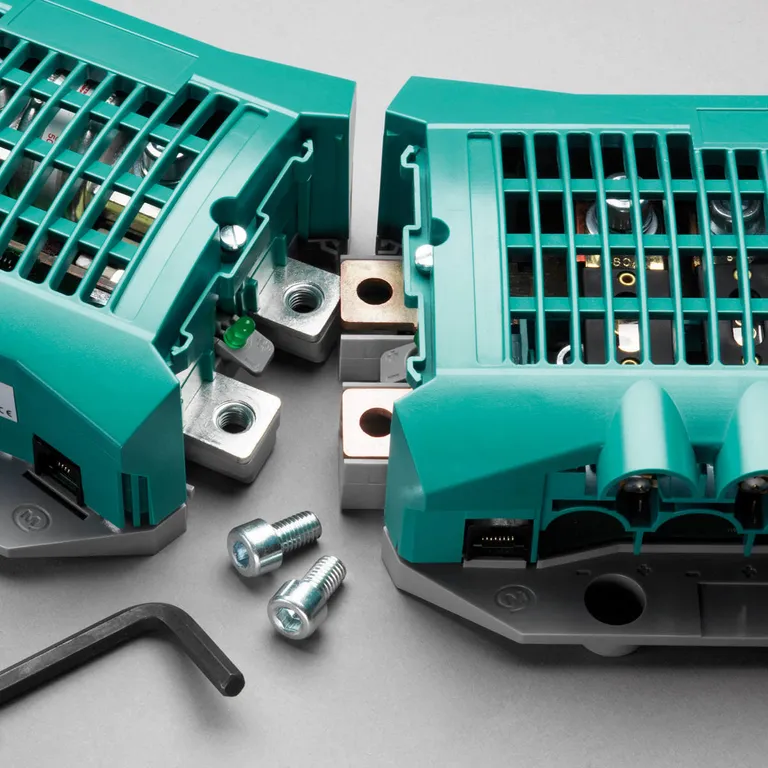

- MasterConnect-systemet gjør det enkelt å koble til andre MasterConnect-enheter - f.eks. MasterShunt 500 (se under tilbehør), dette er nærmest Lego for voksne - se bilder
- Dimensjoner: 150 x 216 x 65 mm (HxBxD)
- Vekt: 1,2 kg
- Beskyttelsesgrad: IP21

I esken

Mastervolt DC Distribution 500
Sikringer: 2x80A, 2x125A og 1x160A
MasterBus kabel, 6m
MasterBus terminator
To gjennomsiktige endestykker
4 DC-koner
Et gjennomsiktig midtstykke for enkel tilkobling av Mastervolt DC Distribution 500
17 M8 bolter med skive og sprengskive
Unbraconøkkel som passer til boltene, genialt plassert inne i DC Distribution
Kraftige batterikabler, kortest mulig, med kabelsko (tilleggsutstyr). Mastervolt anbefaler maksimum 70 mm2 kabler for tilkoblet DC-utstyr, og maks 95 mm2 kabler for strøm inn og ut.
