Raymarine Element 12S kartplotter med ekkolodd inkl. Quantum-radar

Varenummer T70527

Raymarine Innbyttekampanje

Dette feltet er påkrevd.

Oppgi merke og modell

Kart tilvalg

Dette feltet er påkrevd.

Kartvalg Navionics regular område

Kartvalg Navionics large område

38 999,–
inkl. mva
Bestillingsvare

Raymarine Element 12S er en 12" kartplotter med knappebetjening,  High-CHIRP ekkolodd, RealBathy for å lage egne undervannskart, superrask quadcore-prosessor og Bluetooth. Levers her i en pakke med Raymarine Quantum Q24W Wi-Fi-radar. Styring av autopilot er mulig. AIS, visning av motordata og seildata som tilleggsutstyr. Ekkoloddsvinger og aktuelle kart må bestilles i tillegg.

Produktbeskrivelse

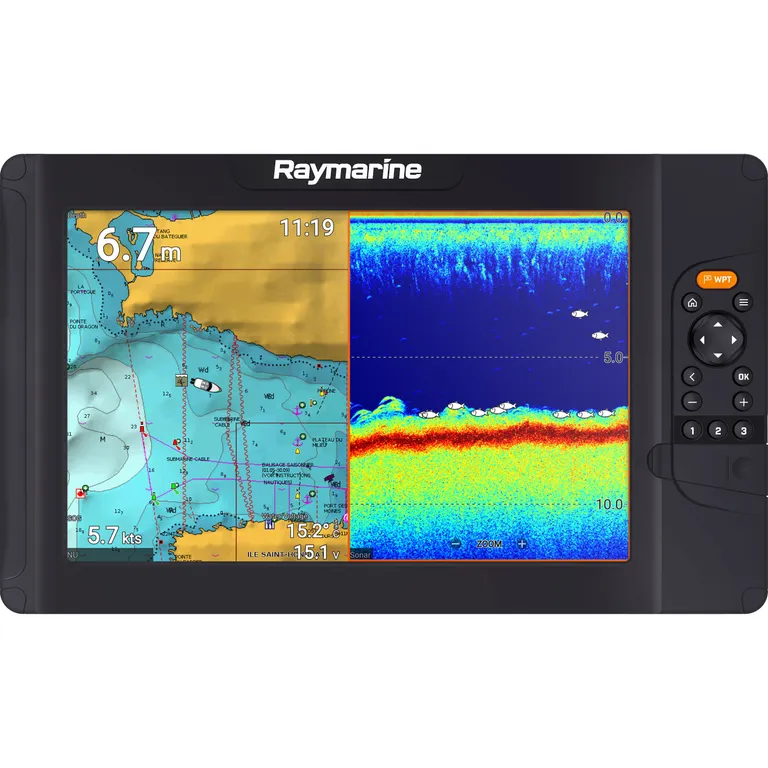

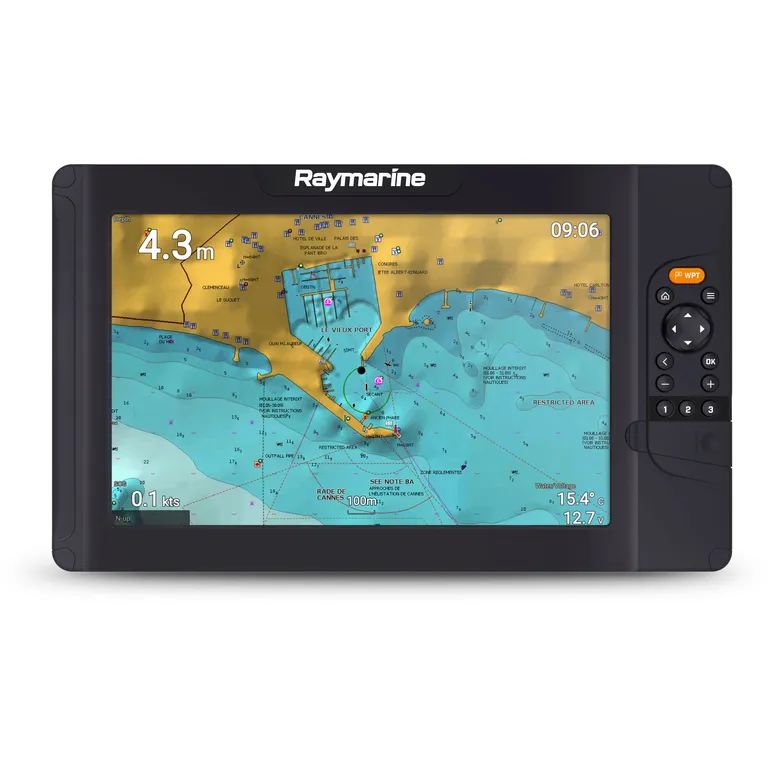

Raymarine Element 12S kartplotter

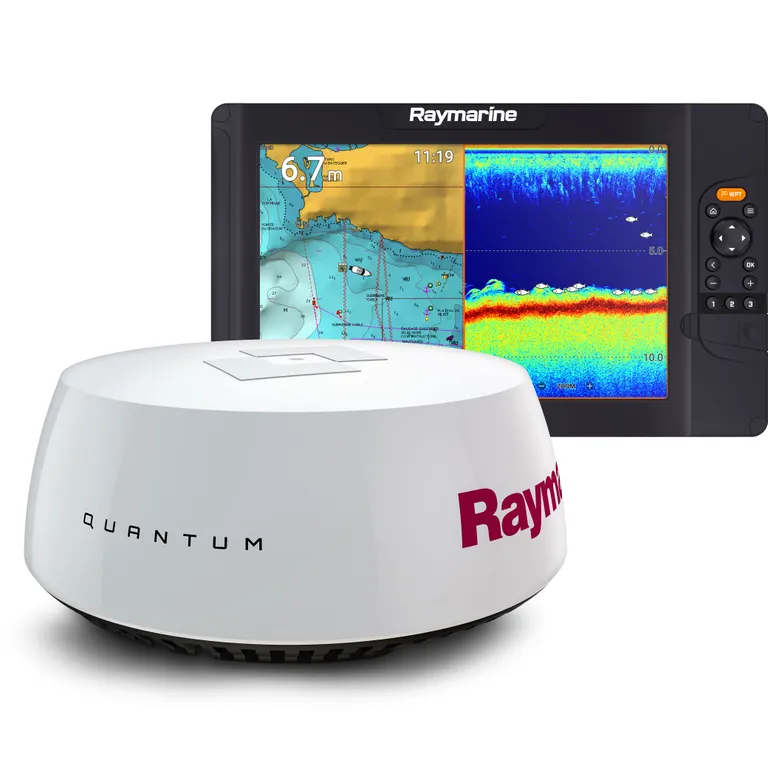

Raymarine Element 12S er en 12" kartplotter som gir deg rask og enkel planlegging og navigering, perfekt for både seileren og motorbåteieren. Leveres her i en pakke med Quantum Q24W Radar, som kobles til plotteren via Wi-Fi.

Element S er konstruert for å være enkel i bruk, samtidig som den gir en god ytelse til en rimelig penge. Element S har innebygd high-CHIRP ekkolodd som gir dybde og konturbilder av bunnen.

Element 12S har tastaturbetjening, med egne knapper for de mest sentrale oppgavene, som å sette veipunkt, zoom og scrolling, samt tre knapper som kan programmeres. Elements 12S har to innganger på baksiden; én NMEA2000/strømkabel og en til 9-pins giverkabel.

Kart for aktuelt område og ekkoloddsvinger bestilles i tillegg. Evt. også stativ el. for montering av radar.

Nøkkelegenskaper kartplotter

  • Klar og tydelig 12" skjerm med god lysstyrke (1500 nits)
  • Flerkanals CHRIP ekkolodd
  • Betjeningsknapper
  • 64 bits Quad-core prosessor med det nye operativsystemet LightHouse Sport OS
  • 8 GB internminne for lagring av 10000 veipunkter, 150 ruter og 15 spor (inntil 10000 punkter per spor)
  • Støtter Raymarine RealBathy som lar deg lage egne dybdekart med ekkoloddet - krever ikke kart, men tom minnebrikke
  • Forenklet NMEA2000-støtte
    • Deling av veipunkter og ruter mellom 2 Raymarine Element-kartplottere
    • AIS-data
    • Motordata (inntil 2 motorer)
    • Tankmåling (inntil 4 tanker)
    • Kompass (EV1 heading sensor)
    • Utgang for GPS data til VHF
  • Autopilotstøtte (DTW, BTW og XTE-setninger) for styring fra autopilotdisplay
  • Støtte for radar via WiFi-tilkobling

Seil- og motorbåtfunksjoner

  • Seilbåtprofil med visninger for relevante seilbåtdata
  • Støtte for utvidede NMEA2000-setninger (vind, hastighet, etc.)
  • Støtte for Airmar SmartSenson (DST8000, P79S, etc.)
  • Kalibreringsfri støtte for analoge givere via ITC-5
  • Multi Data Source (MDS) for dybde, hastighet, GPS og vind

CHIRP ekkolodd

Tradisjonell 350 kHz CHIRP gir ekkoloddbilder med god oppløsning ned til 183 meter. Raymarine Elements avanserte CHIRP-ekkolodd kan også benytte 200kHz for rekkevidde ned til 274 meter.

Valg av svinger

Raymarines Element S-serie er kompatibel med givere i CPT-S-serien. Disse kommer i forskjellige utgaver, både som hekksvingere, og som gjennomgående modeller i både bronse og plast tilpasset ulike skrogvinkler.

Alle disse svingerene har 9-pin kontakt som passer rett inn i Element S-plotterene.

Se utvalgte svingere under "Tilbehør", samt den vedlagte svingeroversikten under "Dokumenter".

Ekkolodds maksimale dybder

Ekkolodd er ofte oppgitt med en maksimal dybde fra produsenten, det er den du finner under spesifikasjoner. Denne er ofte teoretisk, eller forutsetter perfekte forhold som helt rent ferskvann og hard bunn - og en svinger som minimum har de samme spesifikasjonene som selve ekkoloddet eller ekkoloddmodulen. I praksis vil saltinnhold, urenheter, bunnforhold, strøm, temperaturskikt i vannet, båtens hastighet og ikke minst svingerens plassering og kvalitet spille en stor rolle. Under vanlige forhold er den maksimale måledybden vesentlig mindre, dette gjelder alle produsenter.

Som et eksempel vil vi si at en kartplotter meg oppgitt dybde på 350 m (i ferskvann) i praksis vil ha en effektiv dybde på 200-250 m i saltvann, og realistisk se fisk på 100-150 m.

En bedre, og mer kostbar, svinger vil gi et bedre resultat, både i form av bedre dybde og mindre støy.

Element-serien

Element-serien fra Raymarine kommer i tre skjermstørrelser fra 7 til 12", og du kan velge om du vil ha Element S som har et enkanals CHIRP-ekkolodd, eller Element HV med HyperVision 1,2 megahertz sonarteknologi, som gir en utrolig skarp oversikte over undervannsverdenen. HyperVision øker oppløsningen på DownVision, SideVision, og RealVision 3D med presisjonsbilder og fiskeidentifisering, og lar deg se strukturer, vegetasjon og fisk med utrolig, virkelighetsnær klarhet. Element-serien har en rask og nøyaktigGPS/Glonass-mottaker med 72 kanaler, som også er klargjort for europeiske Galileo-satelitter.

Operativsystemet LightHouseSport

LightHouse Sport OS er optimalisert for fiske, og er rask og enkel å lære. Knappestyringen gjør det enkelt å markere dine favorittsteder, og lage egne batymetriske kart ved hjelp av RealBathy-funksjonen. Lighthouse Sport har ikoner for vanlige fiskemetoder, som casting, juksa-fiske, og dorging eller trolling. Basert på valgt fiskemetode vil Element-skjermen vise tilpassede forhåndskonfigurerte ekkoloddvisninger  som støtter akkurat ditt fiske. Bruk mindre tid på å sette deg inn i teknikken, og mer tid på å fiske.

Raymarine Quantum-radar

Raymarine Quantum™ Trådløs CHIRP-radar Raymarine Quantum Radar fra FLIR er neste generasjons marine radar med CHIRP-pulskompresjonsteknologi.

Quantum setter en ny standard for kompakte «solid state»-radarer, og leverer en overlegen radaravbildning på både lange og ekstremt korte avstander. Integrert Wi-Fi og tynn strømkabel forenkler installasjonen i tillegg til at Quantums energieffektive og lette design gir sikkert stråleutslipp og vesentlig redusert strømforbruk.

Quantum fungerer kun trådløst på Element plottere

Overlegen radaravbildning

FLIRs eksklusive og avanserte ATX™-målseparasjonsteknologi viser mål som båter, landemerker, steiner, bøyer, og værceller med uovertruffen oppløsning og separasjonskvalitet.

Utmerket deteksjon på kort avstander og forbedrede måldetaljer med 18’ (6 m) minimum rekkevidde. CHIRP-pulskompresjon sikrer at mer energi når hvert mål, noe som resulterer i overlegne bilder på lange avstander.

Dagmålmarkør på kort avstand

Deteksjon av små mål Quantums CHIRP-pulskompresjonsteknologi identifiserer små, svake mål, selv når de er plassert nærme sterke reflektorer.

Forenklet installering

Enkel Wi-Fi-forbindelse mellom Quantum og Raymarine Element serien. Quantums strømkabel har begrenset diameter og er lett å trekke gjennom trange steder.
Radar fungerer kun trådløst (Wi-Fi) til Element-kartplottere.

Lett å oppgradere

Quantum bruker samme boltmønster som forrige generasjons radarer.

Energieffektivt og lett design

Veier 50 % mindre enn konvensjonelle magnetronradarer Trygge utslipp takket være Quantums «solid state»-radarsender med lavt strømforbruk. (Sendemodus 17W; ventemodus: 7W; sovemodus: 2W)

Utvidet batterilevetid når fartøyet seiler. Leveres med 10meter strømkabel.

  • Vekt 5,6kg
  • Mål: diameter 541mm, Høyde 209mm
  • Spenning: 12 eller 24 Vdc (Min: 10,8V, Max: 31,2 V)

    Element støtter AIS via NMEA2000. For seilfunksjoner trengs vind- og hastighetsdata i NMEA2000-format, for eksempel fra SeaTalk-SeaTalkNG converter (E22158). Element støtter også radar via WiFi, og det er enkel integrasjon mot autopiloter fra Raymarine (kan gå på waypoint og ruter - DTW, BTW og XTE-setninger) og analoge givere/sensorer via Raymarine ITC-5.

    Mange av funksjonene forutsetter oppgradering til siste versjon av Raymarines LightHouse Sport operativsystem, som kan lastes ned fra Raymarines nettsider.

    I esken

    • Raymarine Element 12S kartplotter
    • Raymarine Quantum Q24W radar, modell kun for WiFi, og 10 meter strømkabel (E70344)
    • Brakett for kartplotter
    • Innfellingssett for kartplotter
    • Soldeksel
    • Strøm- og NMEA2000-kabel
    • Skruesett
    • Dokumentasjon og brukerveiledninger

    Tekniske spesifikasjoner

    Automatisk ruteforslag Ja
    Autopilotintegrering Ja
    Driftsspenning 12V
    Dybdeområde (opptil) 200 meter
    Støttede frekvenser CHIRP
    Ekkoloddtyper CHIRP
    GPS-type GPS & GLONASS
    HDMI-utgang No
    IP-klasse IPX7
    Kartbrikke-format MicroSD-kort (SD-adapter medfølger)
    Karttype Navionics+
    Montering Bakmontert, Brakett, Innfelt/flush
    Motorintegrasjon Ja
    Skjermoppløsning 1280x800
    Skjermstørrelse 12"
    Betjening Knapper
    Kan kobles til AIS, Radar
    Tilleggsfunksjonalitet Med ekkolodd og radarantenne
