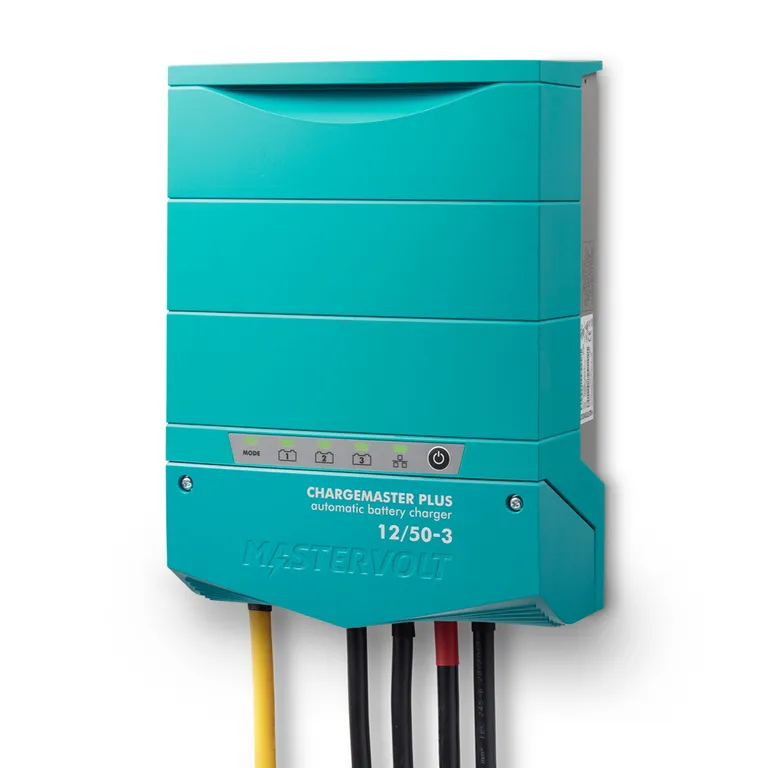

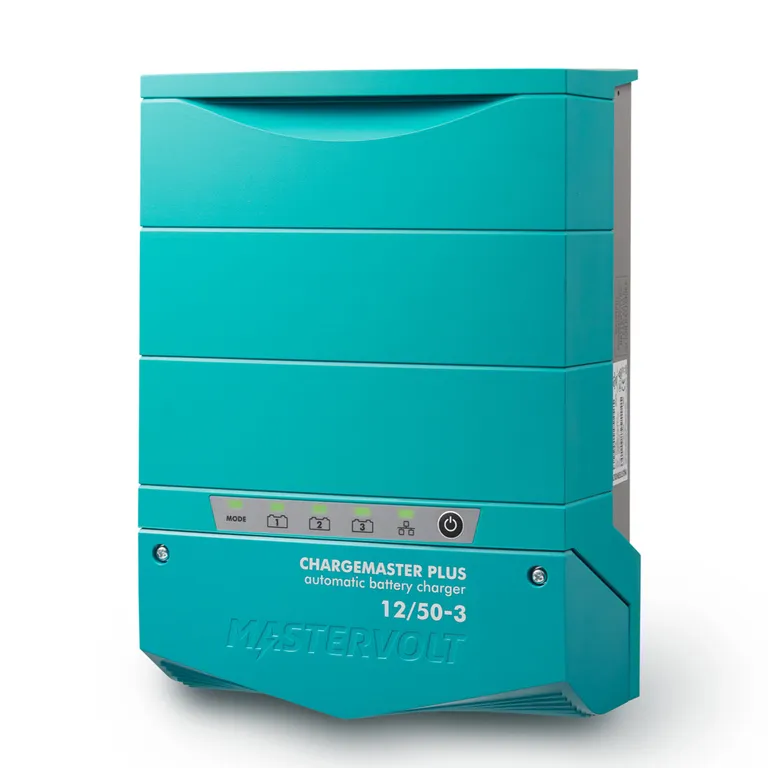

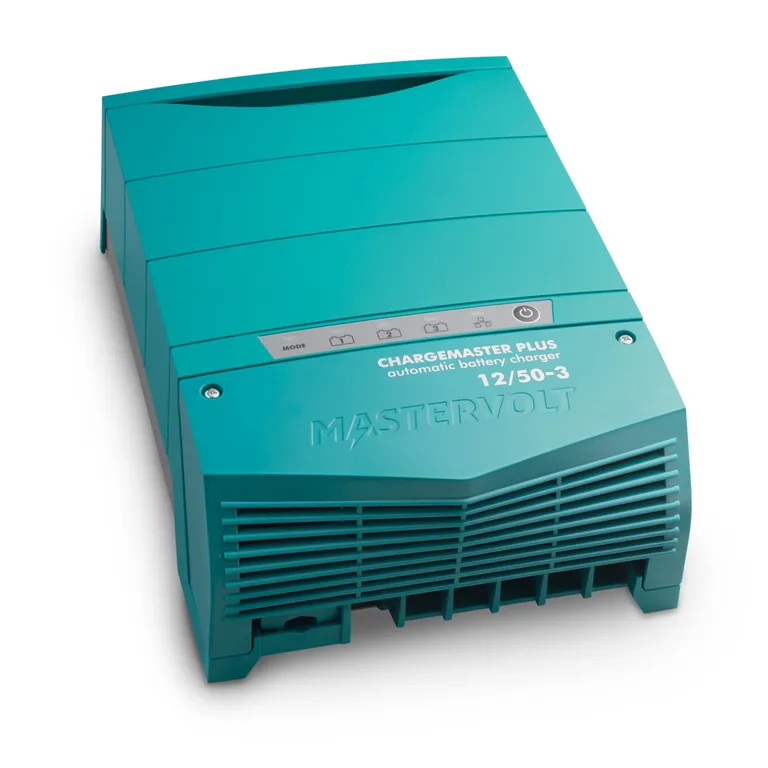

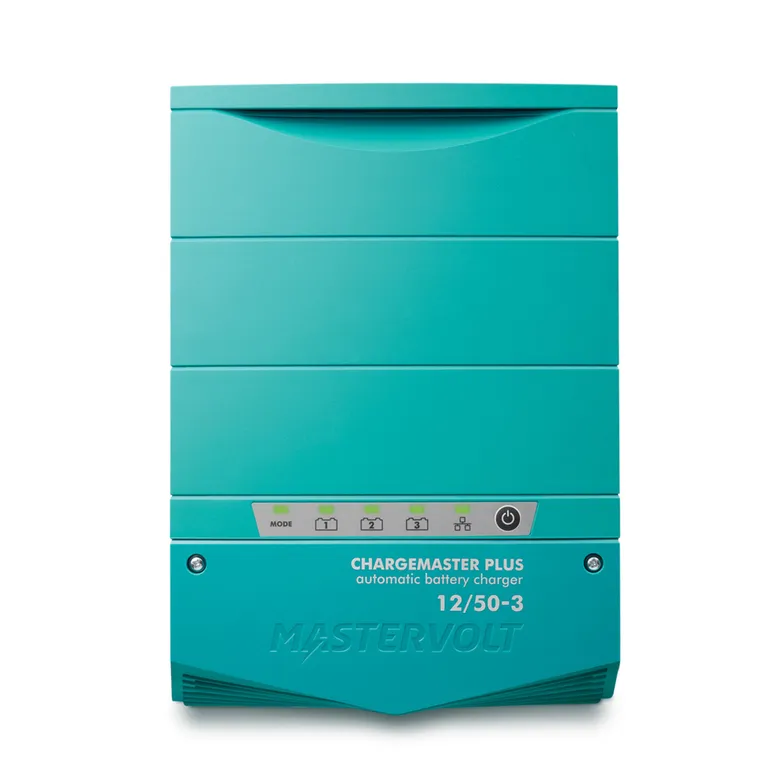

Mastervolt ChargeMaster 12/50-3 Plus batterilader 12V 50A

Mastervolt ChargeMaster Plus 12/50-3 er en 12V 50A 3-stegs automatisk batterilader. Med flere funksjoner i samme boks sparer du både plass og kostnader, i tillegg blir strømsystemet enklere å sette opp.

Nøkkelfunksjoner

• Multilader med to uttak, ett inn/uttak, DC-DC konverter, batteriisolator og VSR
• Forbedret kjøleteknologi gir meget lavt lydnivå, også ved hard bruk
• kan brukes som en enkeltstående lader, eller som del av et komplett strømsystem
• Automatisk effektdistribusjon (watt), maksimal ladestrøm er mulig fra alle uttak
• Automatisk strømdistribusjon (volt), ladestrømmen distribueres basert på batteritilstand
• Pre-float-funksjonen eliminerer risikoen for overlading
• Kombiner Lithium Ion, gel og AGM, og bly/syre, små og store batterier
• Lader flere batterier underveis for motor
• Meget bredt driftsområde: 80-275 V AC, 35-70 Hz
• Kompakt og lett, enkel å koble opp, og rask å installere

Alt-i-ett løsning som gir raskere og sikrere lading

Mastervolts ChargeMaster Plus batteriladere sørger for både en effektiv og pålitelig drift under alle forhold. Se på ChargeMaster som "batteriets beste venn", og er utviklet for å lade alle typer batterier, uavhengig av kjemi. Med sin raske og sikre 3-steg+ lademetode kan batterier av forskjellig størrelse tilkobles, siden den såkalte Pre-float-funksonaliteten eliminerer risikoen for å overlade de mindre batteriene i systemet. ChargeMaster har ladeprofilen for Mastervolts Lithium Ion batteri innebygd, og det kan skreddersys brukerdefinerte ladeprofiler. ChargeMaster kan dermed lade så å si alle kombinasjoner av to og tre batterier, og den håndterer også alle internasjonale strømstyrker og strømfrekvenser.

I tillegg til ladefunksjonen integrerer ChargeMster funksjoner som batteriisolator og VSR inn i en og samme enhet.  VSR (Voltage Sensitive Relay) sørger for at begge/alle batteriene kan lades samtidig, men kobler de til og fra ved spesifikke spenninger. I praksis sørger den for at startbatteriet ikke tømmes for strøm når det er flere batterier i strømsystemet.

Gjør det enkelt

Mange synes at "strøm" er komplisert, samtidig som  vi i dag er vant til at utstyret vi bruker er mer eller mindre selvforklarende. ChargeMaster Plus viser ladefasene til alle uttakene på en forståelig måte. Robuste og ergometiske koblinger sørger for rask installasjon, og den intergrerte VSR'en eliminerer som nevnt behovet for en ekstra enhet, og sikrer var generatorens lading kanaliseres til batteriene på riktig måte.

Hva er 3-steg+ lading

• På moderne ladere snakkes det ofte om lading i flere steg, det være seg tre, fire eller syv. Som oftest gjør laderene mer eller mindre det samme, det handler om å effektivisere ladeprosessen og forlenge levetiden på batteriene.

  Mastervolt kaller det for 3-steg+, og prosessen består av følgende trinn:

  • Bulk: Her er utgangsspenningen på strømmen 100%, og størstedelen av batteriets kapasitet lades raskt. Batteriene lades opp til 14,25V (28,5V for 24V anlegg) ved 25°C. Lengden på denne perioden er avhengig av forholdet mellom laderens kapasitet og størrelsen på batteriet, og batteriets ladestatus.
  • Absorption: Når batteriene har nådd bulk-spenningen (14,25/28,5V) starter absorpsjonsfasen, og denne varer til batteriet er fulladet. Spenningen holdses konstant i denne fasen, og ladestrømmen bestemmes av graden av utlading, batteritype, omgivelsestemperatur mm. Med et bly/syrebatteri tar denne prosessen ca 4 timer, med Gel og AGM ca 3 timer. Apsortion, eller absorpsjon på godt norsk, betyr for øvrig å suge opp.
  • Float: Når batteriet er fulladet, vil laderen automatisk gå over i float-fasen. Her slå laderen over til en stabilisert 13,25V (26,5V for 24V) for bly-syre-batterier, 13,8/27,6V for Gel/AGM eller 13,5/27V for litiunbatterier (ved 25°C).

  Tilkoblede DC-laster (12/24V) får strøm direkte fra laderen. Hvis lasten går over laderens kapasitet vil batteriet bidra med nødvendig strøm. Når batteriet tappes under et bestemt nivå vil laderen automatisk gå tilbake til Bulk-fasen. Så fort strømforbruket synker igjen, vil laderen gå tilbake til normal operasjonsmodus, altså 3-steg+ lading.

  • 3-steg+: Plussen betyr at laderen hver 14-dag automatisk slår over til Absortion-fasen i én time. Dette sikrer at batteriene jobber som de skal, og det forlenger levetiden.

  Batterier med 3-steg+ er derfor velegnet for å være tilkoblet også i lengre perioder der båten ikke blir brukt, f.eks. under vinteropplag.

Pre-float

Pre-float funksjonen kan automatisk endre hver individuelle strømuttak fra absortion til pre-float. Dette sikrer at batterier som er tilnærmet fulle ikke mottar høyere ladespenning (volt) enn det er behov for i absorbasjonsfasen. Dette hinderet overladning, og forlenger levetiden til batteriene.

Temperatur-kompensert lading

Ved å installere en batteri temperatursensor vil ladestrømmen automatisk kompenserer for varierende temperaturer der batteriene er plassert. Dette motvirker overlading, fare for gass fra bly/syre batterier, og vil også bidra til økt batterilevetid. Dette er spesielt nyttig i skandinaviske farvann, der vi er vant til store temperaturforskjeller.

CZone, MasterBus og NMEA2000

I et moderne strømsystem jobber de ulike enhetene sammen. ChargeMaster er utstyrt med CZone, MasterBus og NMEA2000 kommunikasjon. Det betyr at den er kompatibel med en rekke nettverksteknologier og produkter - det være seg skjermer og styreenheter, shunter og strømsystemer. Dette gir et bredt spekter av overvåkning- og integrasjonsmuligheter.

• MasterBus-kompatibel med SmartRemote eller EasyView 5-display
• CZone/NMEA2000-kompatibel med CZone Touch 5 og Touch 10-display
• NMEA2000-kompatibel med 3-parts kartplottere og multifunksjonsskjermer (MFD) fra bla. Raymarine, Simrad, B&G, Lowrance, Garmin og Furuno

Fungerer optimalt i en pakke med Mastervolt MLI Ultra batterier og EasyView 5. Se under tilbehør og relaterte produkter.

Merk at noen av bildene kan være av andre modeller i ChargeMaster-serien.

Spesifikasjoner

• Maks AC strøm 230V: 3,5A
• Batterikapasitet: 200 - 400Ah

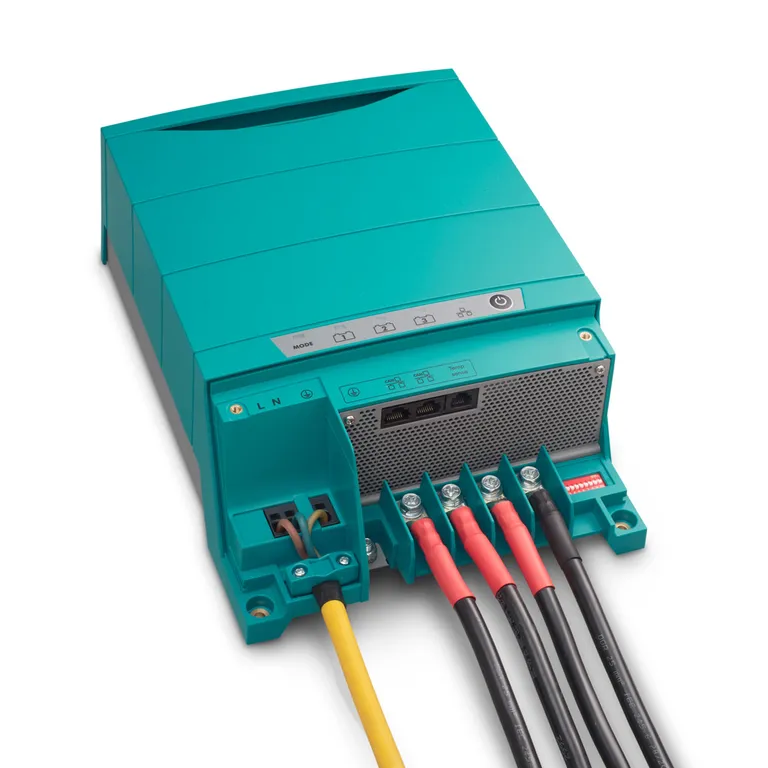

• AC tilkobling: Skruterminaler, for kabler opp til 6mm²
• Strømforsyningsmodus: Ja
• Galvanisk isolasjon: Ja
• LED display
• Ladekarakteristik: IUoUo, automatisk 3-trinn+ for Gel/AGM/bly-syre/Lithium Ion
• Temperatursensor medfølger
• Beskyttelser: overoppheting, overbelastning, kortslutning, høy/lav batterispenning, gnistsikker
• Godkjenninger: CE, ABYC, UL1236, SAE J1171, ISO 8846, CEC/DOE, RMC/C-tick

I esken

• ChargeMaster Plus batterilader

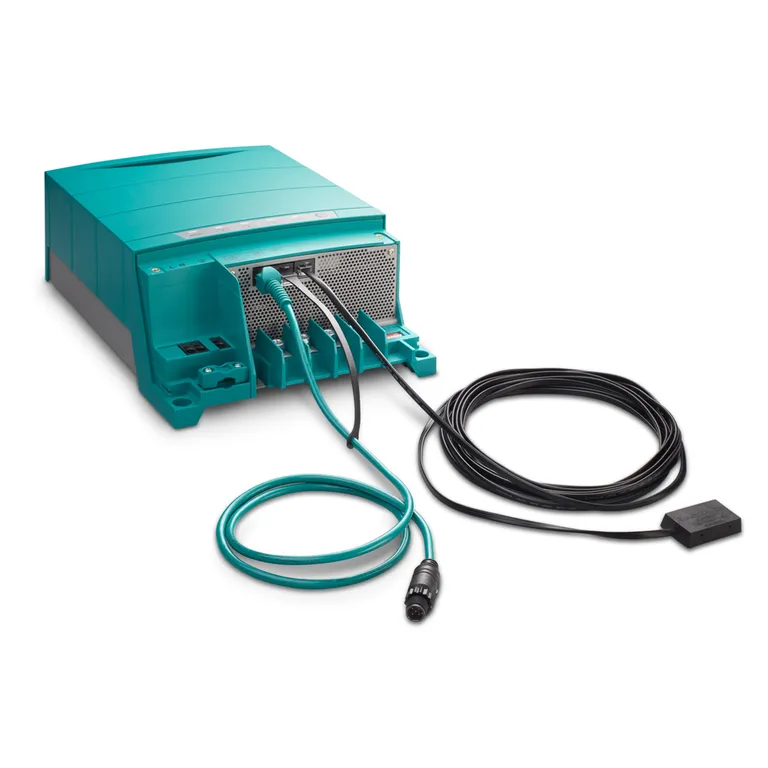

• Batteri-temperatursensor
• MasterBus Terminator
• Drop-kabel CZone/masterBus (1m)

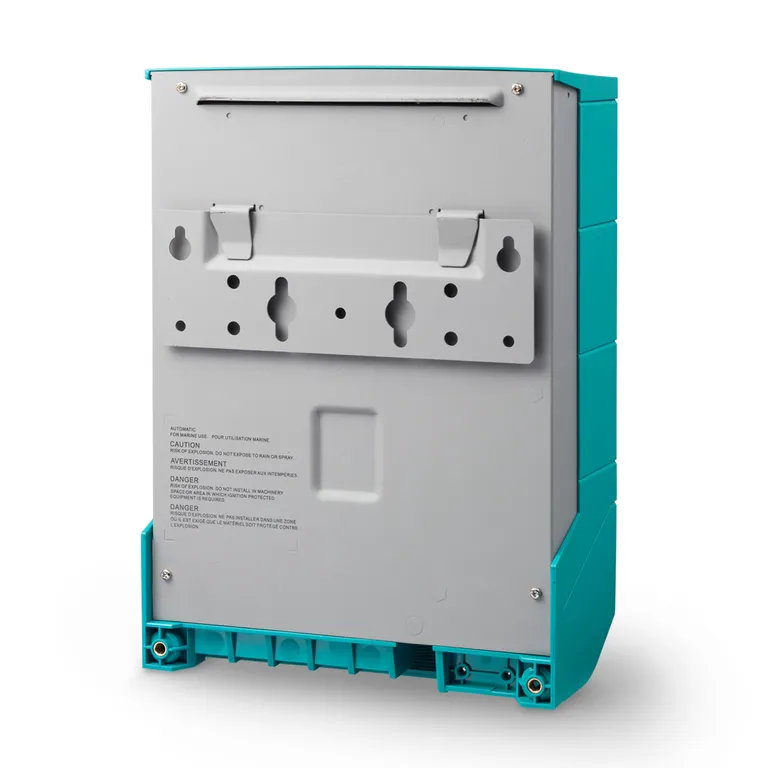

• Monteringsbrakett
• Bruker- og installasjonsmanual
